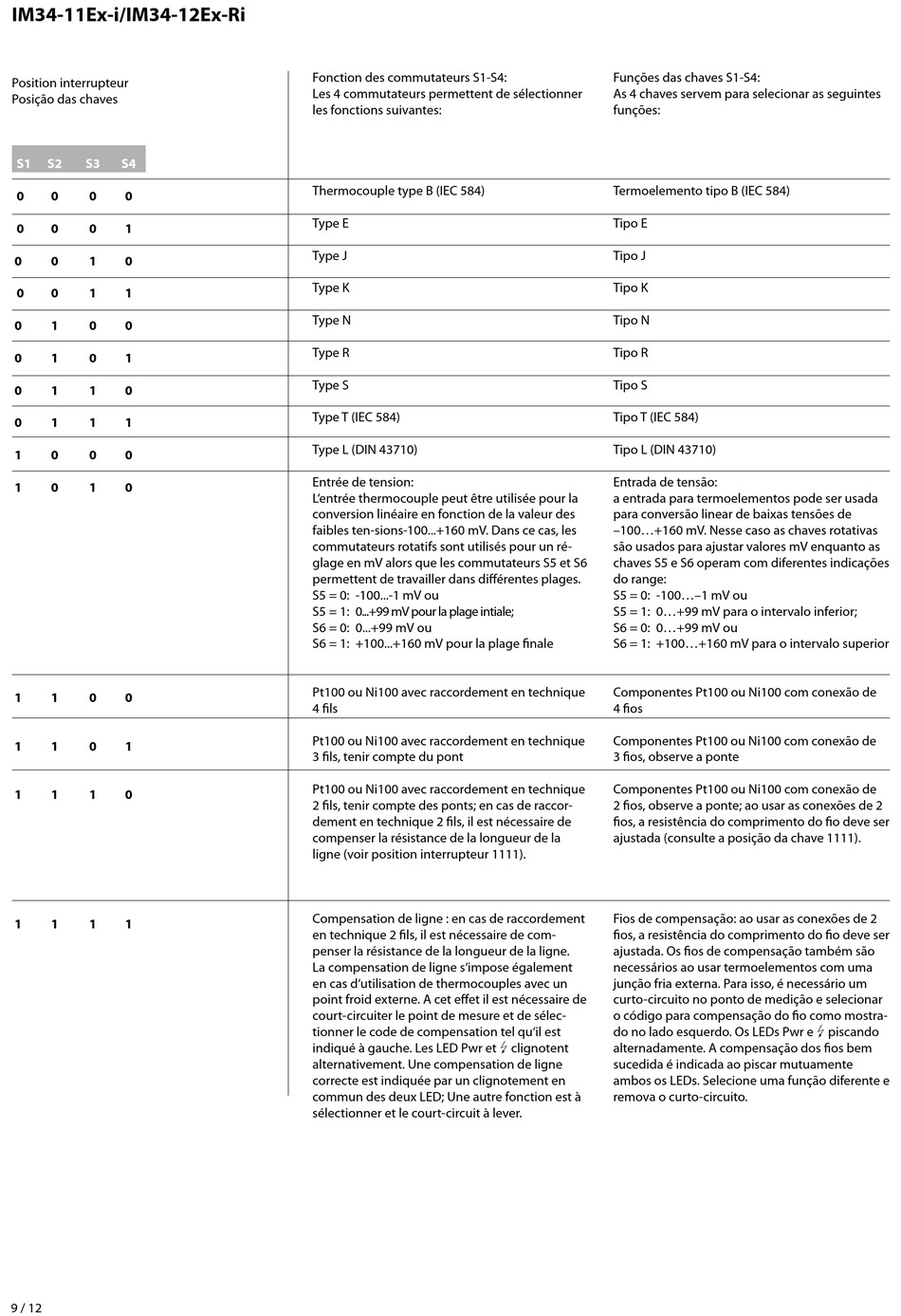

IM34-11Ex-i/IM34-12Ex-Ri
Position interrupteur
Posição das chaves
S1
S2
S3
S4
0
0
0
0
0
0
0
1
0
0
1
0
0
0
1
1
0
1
0
0
0
1
0
1
0
1
1
0
0
1
1
1
1
0
0
0
1
0
1
0
1
1
0
0
1
1
0
1
1
1
1
0
1
1
1
1
9 / 12
Fonction des commutateurs S1-S4:
Les 4 commutateurs permettent de sélectionner
les fonctions suivantes:
Thermocouple type B (IEC 584)
Type E
Type J
Type K
Type N
Type R
Type S
Type T (IEC 584)
Type L (DIN 43710)
Entrée de tension:
L'entrée thermocouple peut être utilisée pour la
conversion linéaire en fonction de la valeur des
faibles ten-sions-100...+160 mV. Dans ce cas, les
commutateurs rotatifs sont utilisés pour un ré-
glage en mV alors que les commutateurs S5 et S6
permettent de travailler dans différentes plages.
S5 = 0: -100...-1 mV ou
S5 = 1: 0...+99 mV pour la plage intiale;
S6 = 0: 0...+99 mV ou
S6 = 1: +100...+160 mV pour la plage finale
Pt100 ou Ni100 avec raccordement en technique
4 fils
Pt100 ou Ni100 avec raccordement en technique
3 fils, tenir compte du pont
Pt100 ou Ni100 avec raccordement en technique
2 fils, tenir compte des ponts; en cas de raccor-
dement en technique 2 fils, il est nécessaire de
compenser la résistance de la longueur de la
ligne (voir position interrupteur 1111).
Compensation de ligne : en cas de raccordement
en technique 2 fils, il est nécessaire de com-
penser la résistance de la longueur de la ligne.
La compensation de ligne s'impose également
en cas d'utilisation de thermocouples avec un
point froid externe. A cet effet il est nécessaire de
court-circuiter le point de mesure et de sélec-
tionner le code de compensation tel qu'il est
indiqué à gauche. Les LED Pwr et ó clignotent
alternativement. Une compensation de ligne
correcte est indiquée par un clignotement en
commun des deux LED; Une autre fonction est à
sélectionner et le court-circuit à lever.
Funções das chaves S1-S4:
As 4 chaves servem para selecionar as seguintes
funções:
Termoelemento tipo B (IEC 584)
Tipo E
Tipo J
Tipo K
Tipo N
Tipo R
Tipo S
Tipo T (IEC 584)
Tipo L (DIN 43710)
Entrada de tensão:
a entrada para termoelementos pode ser usada
para conversão linear de baixas tensões de
–100...+160 mV. Nesse caso as chaves rotativas
são usados para ajustar valores mV enquanto as
chaves S5 e S6 operam com diferentes indicações
do range:
S5 = 0: -100...–1 mV ou
S5 = 1: 0...+99 mV para o intervalo inferior;
S6 = 0: 0...+99 mV ou
S6 = 1: +100...+160 mV para o intervalo superior
Componentes Pt100 ou Ni100 com conexão de
4 fios
Componentes Pt100 ou Ni100 com conexão de
3 fios, observe a ponte
Componentes Pt100 ou Ni100 com conexão de
2 fios, observe a ponte; ao usar as conexões de 2
fios, a resistência do comprimento do fio deve ser
ajustada (consulte a posição da chave 1111).
Fios de compensação: ao usar as conexões de 2
fios, a resistência do comprimento do fio deve ser
ajustada. Os fios de compensação também são
necessários ao usar termoelementos com uma
junção fria externa. Para isso, é necessário um
curto-circuito no ponto de medição e selecionar
o código para compensação do fio como mostra-
do no lado esquerdo. Os LEDs Pwr e ó piscando
alternadamente. A compensação dos fios bem
sucedida é indicada ao piscar mutuamente
ambos os LEDs. Selecione uma função diferente e
remova o curto-circuito.
