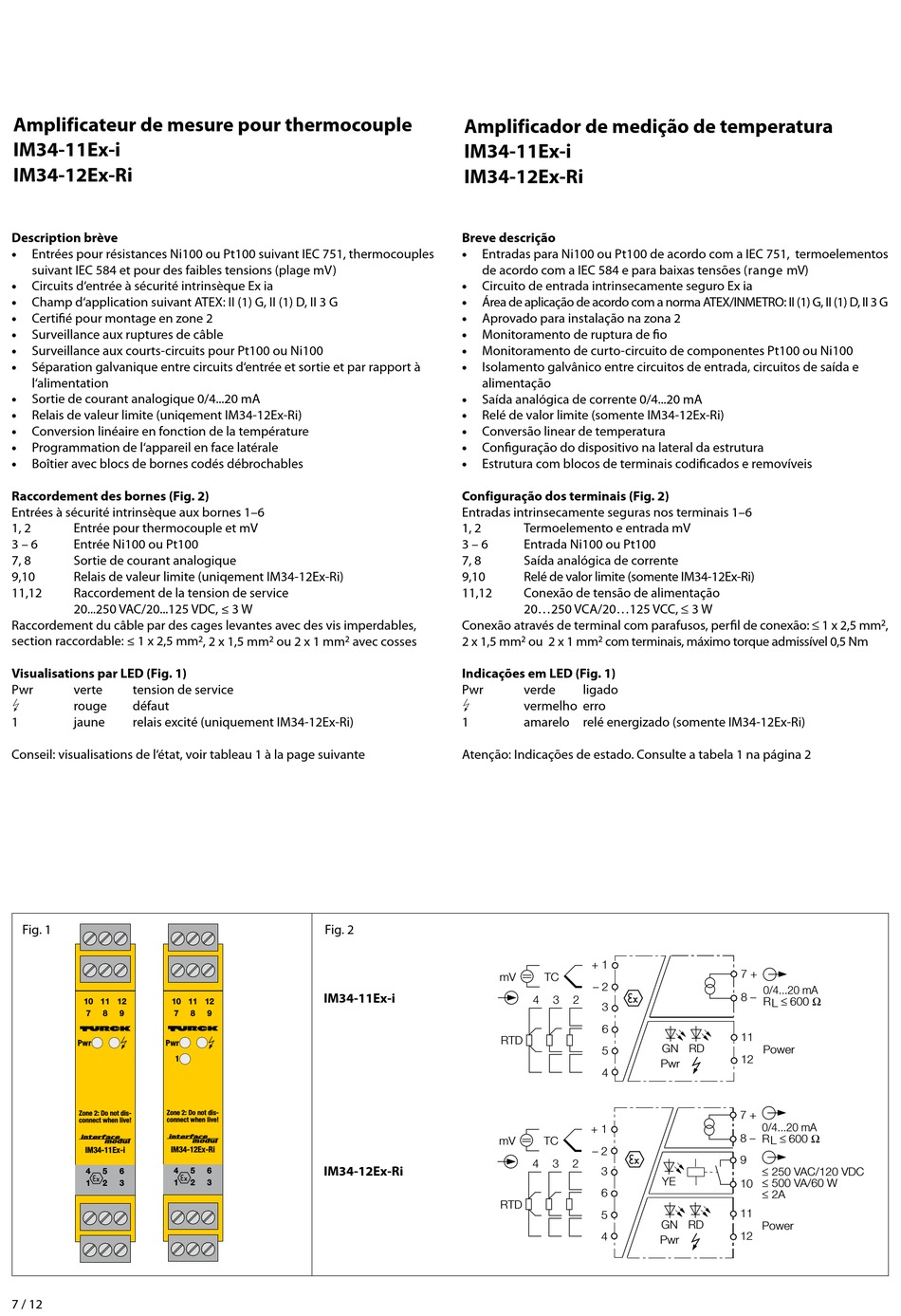

Amplificateur de mesure pour thermocouple
IM34-11Ex-i
IM34-12Ex-Ri
Description brève
•
Entrées pour résistances Ni100 ou Pt100 suivant IEC 751, thermocouples
suivant IEC 584 et pour des faibles tensions (plage mV)
•
Circuits d'entrée à sécurité intrinsèque Ex ia
•
Champ d'application suivant ATEX: II (1) G, II (1) D, II 3 G
•
Certifié pour montage en zone 2
•
Surveillance aux ruptures de câble
•
Surveillance aux courts-circuits pour Pt100 ou Ni100
•
Séparation galvanique entre circuits d'entrée et sortie et par rapport à
l'alimentation
•
Sortie de courant analogique 0/4...20 mA
•
Relais de valeur limite (uniqement IM34-12Ex-Ri)
•
Conversion linéaire en fonction de la température
•
Programmation de l'appareil en face latérale
•
Boîtier avec blocs de bornes codés débrochables
Raccordement des bornes (Fig. 2)
Entrées à sécurité intrinsèque aux bornes 1–6
1, 2
Entrée pour thermocouple et mV
3 – 6
Entrée Ni100 ou Pt100
7, 8
Sortie de courant analogique
9,10
Relais de valeur limite (uniqement IM34-12Ex-Ri)
11,12
Raccordement de la tension de service
20...250 VAC/20...125 VDC, ≤ 3 W
Raccordement du câble par des cages levantes avec des vis imperdables,
section raccordable: ≤ 1 x 2,5 mm
Visualisations par LED (Fig. 1)
Pwr
verte
tension de service
ó
rouge
défaut
1
jaune
relais excité (uniquement IM34-12Ex-Ri)
Conseil: visualisations de l'état, voir tableau 1 à la page suivante
Fig. 1
10
11
12
10
7
8
9
7
Pwr
Pwr
1
Zone 2: Do not dis-
Zone 2: Do not dis-
connect when live!
connect when live!
IM34-12Ex-Ri
IM34-11Ex-i
4
5
6
4
1
2
3
1
7 / 12
, 2 x 1,5 mm
ou 2 x 1 mm
avec cosses
2
2
2
Fig. 2
IM34-11Ex-i
11
12
8
9
IM34-12Ex-Ri
5
6
2
3
Amplificador de medição de temperatura
IM34-11Ex-i
IM34-12Ex-Ri
Breve descrição
•
Entradas para Ni100 ou Pt100 de acordo com a IEC 751, termoelementos
de acordo com a IEC 584 e para baixas tensões (range mV)
•
Circuito de entrada intrinsecamente seguro Ex ia
•
Área de aplicação de acordo com a norma ATEX/INMETRO: II (1) G, II (1) D, II 3 G
•
Aprovado para instalação na zona 2
•
Monitoramento de ruptura de fio
•
Monitoramento de curto-circuito de componentes Pt100 ou Ni100
•
Isolamento galvânico entre circuitos de entrada, circuitos de saída e
alimentação
•
Saída analógica de corrente 0/4...20 mA
•
Relé de valor limite (somente IM34-12Ex-Ri)
•
Conversão linear de temperatura
•
Configuração do dispositivo na lateral da estrutura
•
Estrutura com blocos de terminais codificados e removíveis
Configuração dos terminais (Fig. 2)
Entradas intrinsecamente seguras nos terminais 1–6
1, 2
Termoelemento e entrada mV
3 – 6
Entrada Ni100 ou Pt100
7, 8
Saída analógica de corrente
9,10
Relé de valor limite (somente IM34-12Ex-Ri)
11,12
Conexão de tensão de alimentação
20...250 VCA/20...125 VCC, ≤ 3 W
Conexão através de terminal com parafusos, perfil de conexão: ≤ 1 x 2,5 mm
2 x 1,5 mm
ou 2 x 1 mm
com terminais, máximo torque admissível 0,5 Nm
2
2
Indicações em LED (Fig. 1)
Pwr
verde
ligado
ó
vermelho erro
1
amarelo relé energizado (somente IM34-12Ex-Ri)
Atenção: Indicações de estado. Consulte a tabela 1 na página 2
+ 1
mV
TC
– 2
4
3
2
3
6
RTD
5
4
+ 1
mV
TC
– 2
4
3
2
3
6
RTD
5
4
7 +
0/4...20 mA
8 –
R L £ 600 W
11
GN
RD
Power
12
Pwr
7 +
0/4...20 mA
8 –
R L £ 600 W
9
£ 250 VAC/120 VDC
YE
£ 500 VA/60 W
10
£ 2A
11
GN
RD
Power
12
Pwr
,
2
