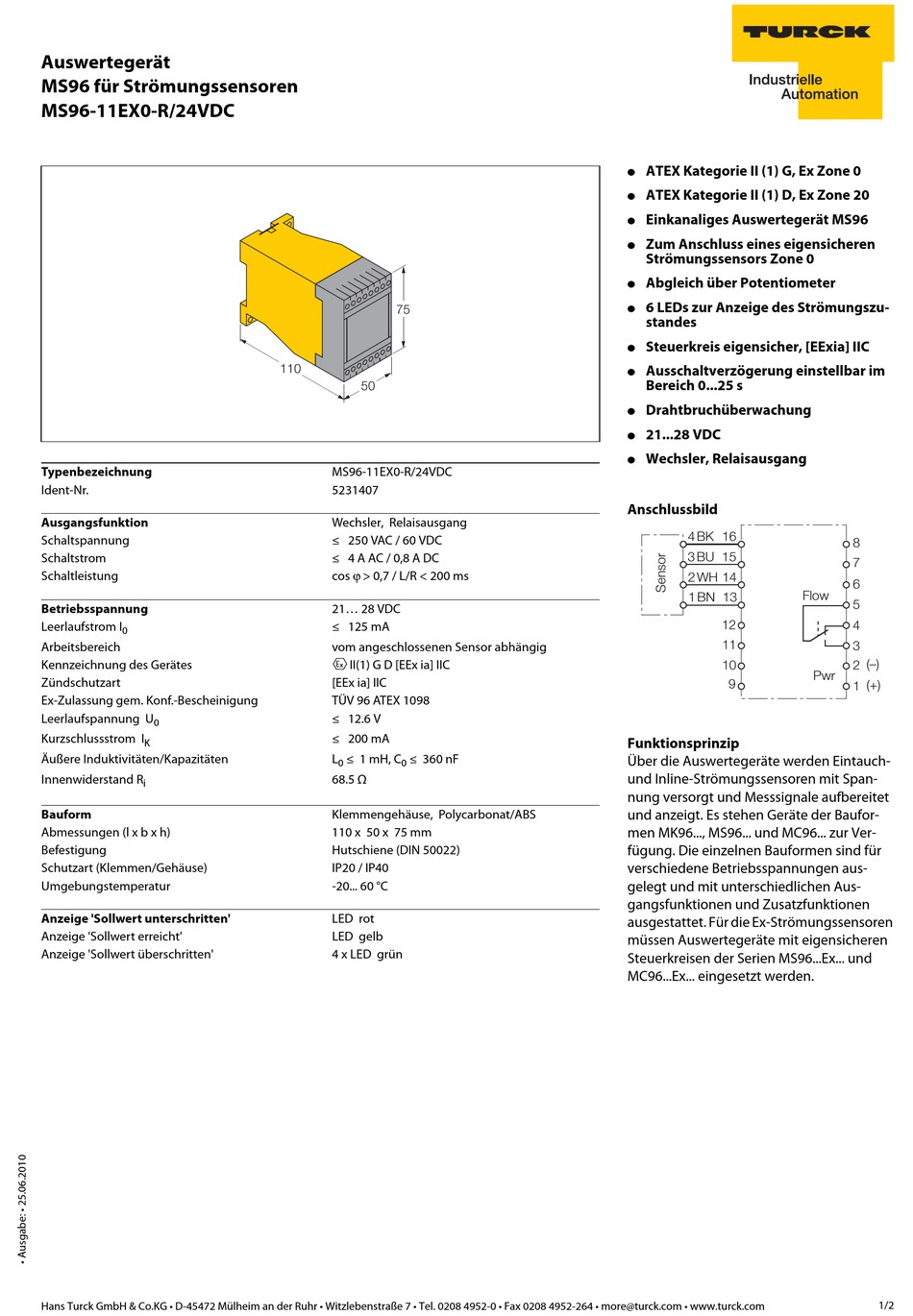

turck MS96 Bedienungsanleitung

Auswertegerät
MS96 für Strömungssensoren
MS96-11EX0-R/24VDC
Typenbezeichnung
Ident-Nr.
Ausgangsfunktion
Schaltspannung
Schaltstrom
Schaltleistung
Betriebsspannung
Leerlaufstrom I
0
Arbeitsbereich
Kennzeichnung des Gerätes
Zündschutzart
Ex-Zulassung gem. Konf.-Bescheinigung
Leerlaufspannung U
0
Kurzschlussstrom I
K
Äußere Induktivitäten/Kapazitäten
Innenwiderstand R
i
Bauform
Abmessungen (l x b x h)
Befestigung
Schutzart (Klemmen/Gehäuse)
Umgebungstemperatur
Anzeige 'Sollwert unterschritten'
Anzeige 'Sollwert erreicht'
Anzeige 'Sollwert überschritten'
Hans Turck GmbH & Co.KG • D-45472 Mülheim an der Ruhr • Witzlebenstraße 7 • Tel. 0208 4952-0 • Fax 0208 4952-264 • more@turck.com • www.turck.com
• Ausgabe:
Hans Turck GmbH & Co.KG • D-45472 Mülheim an der Ruhr • Witzlebenstraße 7 • Tel. 0208 4952-0 • Fax 0208 4952-264 • more@turck.com • www.turck.com

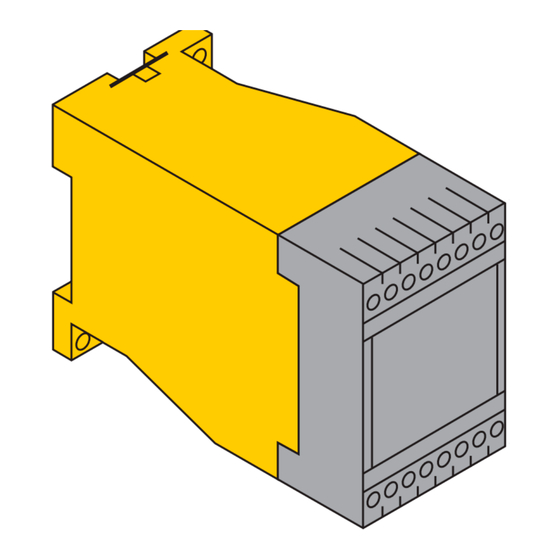

75
110
50
MS96-11EX0-R/24VDC
5231407
Wechsler, Relaisausgang
≤ 250 VAC / 60 VDC
≤ 4 A AC / 0,8 A DC
cos ϕ > 0,7 / L/R < 200 ms
21... 28 VDC
≤ 125 mA
vom angeschlossenen Sensor abhängig
É II(1) G D [EEx ia] IIC
[EEx ia] IIC
TÜV 96 ATEX 1098
≤ 12.6 V
≤ 200 mA
L ≤ 1 mH, C ≤ 360 nF
0 0
68.5 Ω
Klemmengehäuse, Polycarbonat/ABS
110 x 50 x 75 mm
Hutschiene (DIN 50022)
IP20 / IP40
-20... 60 °C
LED rot
LED gelb
4 x LED grün
ATEX Kategorie II (1) G, Ex Zone 0
●
ATEX Kategorie II (1) D, Ex Zone 20
●
Einkanaliges Auswertegerät MS96
●
Zum Anschluss eines eigensicheren
●
Strömungssensors Zone 0
Abgleich über Potentiometer
●
6 LEDs zur Anzeige des Strömungszu-
●
standes
Steuerkreis eigensicher, [EExia] IIC
●
Ausschaltverzögerung einstellbar im
●
Bereich 0...25 s
Drahtbruchüberwachung
●
21...28 VDC
●
Wechsler, Relaisausgang
●
Anschlussbild
4 BK 16
3 BU 15
2 WH 14
1 BN 13
12
11
10
9
Funktionsprinzip
Über die Auswertegeräte werden Eintauch-
und Inline-Strömungssensoren mit Span-
nung versorgt und Messsignale aufbereitet
und anzeigt. Es stehen Geräte der Baufor-
men MK96..., MS96... und MC96... zur Ver-
fügung. Die einzelnen Bauformen sind für
verschiedene Betriebsspannungen aus-
gelegt und mit unterschiedlichen Aus-
gangsfunktionen und Zusatzfunktionen
ausgestattet. Für die Ex-Strömungssensoren
müssen Auswertegeräte mit eigensicheren
Steuerkreisen der Serien MS96...Ex... und
MC96...Ex... eingesetzt werden.
8
7
6
Flow
5
4
3
(–)
2
Pwr
(+)
1
