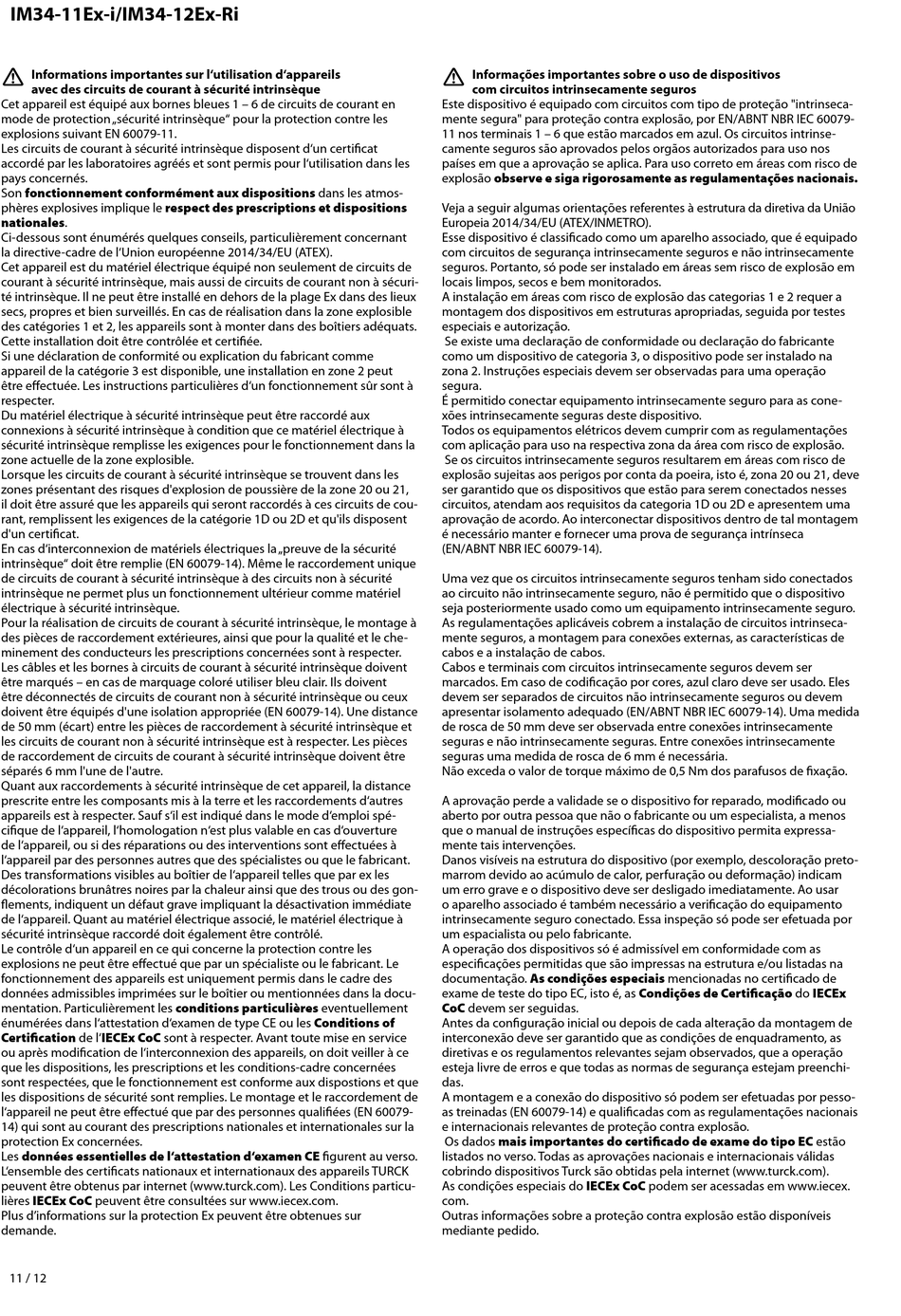

IM34-11Ex-i/IM34-12Ex-Ri
ì
Informations importantes sur l'utilisation d'appareils
avec des circuits de courant à sécurité intrinsèque
Cet appareil est équipé aux bornes bleues 1 – 6 de circuits de courant en
mode de protection „sécurité intrinsèque" pour la protection contre les
explosions suivant EN 60079-11.
Les circuits de courant à sécurité intrinsèque disposent d'un certificat
accordé par les laboratoires agréés et sont permis pour l'utilisation dans les
pays concernés.
Son fonctionnement conformément aux dispositions dans les atmos-
phères explosives implique le respect des prescriptions et dispositions
nationales.
Ci-dessous sont énumérés quelques conseils, particulièrement concernant
la directive-cadre de l'Union européenne 2014/34/EU (ATEX).
Cet appareil est du matériel électrique équipé non seulement de circuits de
courant à sécurité intrinsèque, mais aussi de circuits de courant non à sécuri-
té intrinsèque. Il ne peut être installé en dehors de la plage Ex dans des lieux
secs, propres et bien surveillés. En cas de réalisation dans la zone explosible
des catégories 1 et 2, les appareils sont à monter dans des boîtiers adéquats.
Cette installation doit être contrôlée et certifiée.
Si une déclaration de conformité ou explication du fabricant comme
appareil de la catégorie 3 est disponible, une installation en zone 2 peut
être effectuée. Les instructions particulières d'un fonctionnement sûr sont à
respecter.
Du matériel électrique à sécurité intrinsèque peut être raccordé aux
connexions à sécurité intrinsèque à condition que ce matériel électrique à
sécurité intrinsèque remplisse les exigences pour le fonctionnement dans la
zone actuelle de la zone explosible.
Lorsque les circuits de courant à sécurité intrinsèque se trouvent dans les
zones présentant des risques d'explosion de poussière de la zone 20 ou 21,
il doit être assuré que les appareils qui seront raccordés à ces circuits de cou-
rant, remplissent les exigences de la catégorie 1D ou 2D et qu'ils disposent
d'un certificat.
En cas d'interconnexion de matériels électriques la „preuve de la sécurité
intrinsèque" doit être remplie (EN 60079-14). Même le raccordement unique
de circuits de courant à sécurité intrinsèque à des circuits non à sécurité
intrinsèque ne permet plus un fonctionnement ultérieur comme matériel
électrique à sécurité intrinsèque.
Pour la réalisation de circuits de courant à sécurité intrinsèque, le montage à
des pièces de raccordement extérieures, ainsi que pour la qualité et le che-
minement des conducteurs les prescriptions concernées sont à respecter.
Les câbles et les bornes à circuits de courant à sécurité intrinsèque doivent
être marqués – en cas de marquage coloré utiliser bleu clair. Ils doivent
être déconnectés de circuits de courant non à sécurité intrinsèque ou ceux
doivent être équipés d'une isolation appropriée (EN 60079-14). Une distance
de 50 mm (écart) entre les pièces de raccordement à sécurité intrinsèque et
les circuits de courant non à sécurité intrinsèque est à respecter. Les pièces
de raccordement de circuits de courant à sécurité intrinsèque doivent être
séparés 6 mm l'une de l'autre.
Quant aux raccordements à sécurité intrinsèque de cet appareil, la distance
prescrite entre les composants mis à la terre et les raccordements d'autres
appareils est à respecter. Sauf s'il est indiqué dans le mode d'emploi spé-
cifique de l'appareil, l'homologation n'est plus valable en cas d'ouverture
de l'appareil, ou si des réparations ou des interventions sont effectuées à
l'appareil par des personnes autres que des spécialistes ou que le fabricant.
Des transformations visibles au boîtier de l'appareil telles que par ex les
décolorations brunâtres noires par la chaleur ainsi que des trous ou des gon-
flements, indiquent un défaut grave impliquant la désactivation immédiate
de l'appareil. Quant au matériel électrique associé, le matériel électrique à
sécurité intrinsèque raccordé doit également être contrôlé.
Le contrôle d'un appareil en ce qui concerne la protection contre les
explosions ne peut être effectué que par un spécialiste ou le fabricant. Le
fonctionnement des appareils est uniquement permis dans le cadre des
données admissibles imprimées sur le boîtier ou mentionnées dans la docu-
mentation. Particulièrement les conditions particulières eventuellement
énumérées dans l'attestation d'examen de type CE ou les Conditions of
Certification de l'IECEx CoC sont à respecter. Avant toute mise en service
ou après modification de l'interconnexion des appareils, on doit veiller à ce
que les dispositions, les prescriptions et les conditions-cadre concernées
sont respectées, que le fonctionnement est conforme aux dispostions et que
les dispositions de sécurité sont remplies. Le montage et le raccordement de
l'appareil ne peut être effectué que par des personnes qualifiées (EN 60079-
14) qui sont au courant des prescriptions nationales et internationales sur la
protection Ex concernées.
Les données essentielles de l'attestation d'examen CE figurent au verso.
L'ensemble des certificats nationaux et internationaux des appareils TURCK
peuvent être obtenus par internet (www.turck.com). Les Conditions particu-
lières IECEx CoC peuvent être consultées sur www.iecex.com.
Plus d'informations sur la protection Ex peuvent être obtenues sur
demande.
11 / 12
ì
Informações importantes sobre o uso de dispositivos
com circuitos intrinsecamente seguros
Este dispositivo é equipado com circuitos com tipo de proteção "intrinseca-
mente segura" para proteção contra explosão, por EN/ABNT NBR IEC 60079-
11 nos terminais 1 – 6 que estão marcados em azul. Os circuitos intrinse-
camente seguros são aprovados pelos orgãos autorizados para uso nos
países em que a aprovação se aplica. Para uso correto em áreas com risco de
explosão observe e siga rigorosamente as regulamentações nacionais.
Veja a seguir algumas orientações referentes à estrutura da diretiva da União
Europeia 2014/34/EU (ATEX/INMETRO).
Esse dispositivo é classificado como um aparelho associado, que é equipado
com circuitos de segurança intrinsecamente seguros e não intrinsecamente
seguros. Portanto, só pode ser instalado em áreas sem risco de explosão em
locais limpos, secos e bem monitorados.
A instalação em áreas com risco de explosão das categorias 1 e 2 requer a
montagem dos dispositivos em estruturas apropriadas, seguida por testes
especiais e autorização.
Se existe uma declaração de conformidade ou declaração do fabricante
como um dispositivo de categoria 3, o dispositivo pode ser instalado na
zona 2. Instruções especiais devem ser observadas para uma operação
segura.
É permitido conectar equipamento intrinsecamente seguro para as cone-
xões intrinsecamente seguras deste dispositivo.
Todos os equipamentos elétricos devem cumprir com as regulamentações
com aplicação para uso na respectiva zona da área com risco de explosão.
Se os circuitos intrinsecamente seguros resultarem em áreas com risco de
explosão sujeitas aos perigos por conta da poeira, isto é, zona 20 ou 21, deve
ser garantido que os dispositivos que estão para serem conectados nesses
circuitos, atendam aos requisitos da categoria 1D ou 2D e apresentem uma
aprovação de acordo. Ao interconectar dispositivos dentro de tal montagem
é necessário manter e fornecer uma prova de segurança intrínseca
(EN/ABNT NBR IEC 60079-14).
Uma vez que os circuitos intrinsecamente seguros tenham sido conectados
ao circuito não intrinsecamente seguro, não é permitido que o dispositivo
seja posteriormente usado como um equipamento intrinsecamente seguro.
As regulamentações aplicáveis cobrem a instalação de circuitos intrinseca-
mente seguros, a montagem para conexões externas, as características de
cabos e a instalação de cabos.
Cabos e terminais com circuitos intrinsecamente seguros devem ser
marcados. Em caso de codificação por cores, azul claro deve ser usado. Eles
devem ser separados de circuitos não intrinsecamente seguros ou devem
apresentar isolamento adequado (EN/ABNT NBR IEC 60079-14). Uma medida
de rosca de 50 mm deve ser observada entre conexões intrinsecamente
seguras e não intrinsecamente seguras. Entre conexões intrinsecamente
seguras uma medida de rosca de 6 mm é necessária.
Não exceda o valor de torque máximo de 0,5 Nm dos parafusos de fixação.
A aprovação perde a validade se o dispositivo for reparado, modificado ou
aberto por outra pessoa que não o fabricante ou um especialista, a menos
que o manual de instruções específicas do dispositivo permita expressa-
mente tais intervenções.
Danos visíveis na estrutura do dispositivo (por exemplo, descoloração preto-
marrom devido ao acúmulo de calor, perfuração ou deformação) indicam
um erro grave e o dispositivo deve ser desligado imediatamente. Ao usar
o aparelho associado é também necessário a verificação do equipamento
intrinsecamente seguro conectado. Essa inspeção só pode ser efetuada por
um espacialista ou pelo fabricante.
A operação dos dispositivos só é admissível em conformidade com as
especificações permitidas que são impressas na estrutura e/ou listadas na
documentação. As condições especiais mencionadas no certificado de
exame de teste do tipo EC, isto é, as Condições de Certificação do IECEx
CoC devem ser seguidas.
Antes da configuração inicial ou depois de cada alteração da montagem de
interconexão deve ser garantido que as condições de enquadramento, as
diretivas e os regulamentos relevantes sejam observados, que a operação
esteja livre de erros e que todas as normas de segurança estejam preenchi-
das.
A montagem e a conexão do dispositivo só podem ser efetuadas por pesso-
as treinadas (EN 60079-14) e qualificadas com as regulamentações nacionais
e internacionais relevantes de proteção contra explosão.
Os dados mais importantes do certificado de exame do tipo EC estão
listados no verso. Todas as aprovações nacionais e internacionais válidas
cobrindo dispositivos Turck são obtidas pela internet (www.turck.com).
As condições especiais do IECEx CoC podem ser acessadas em www.iecex.
com.
Outras informações sobre a proteção contra explosão estão disponíveis
mediante pedido.
