3. Aufbau & Anschlüsse

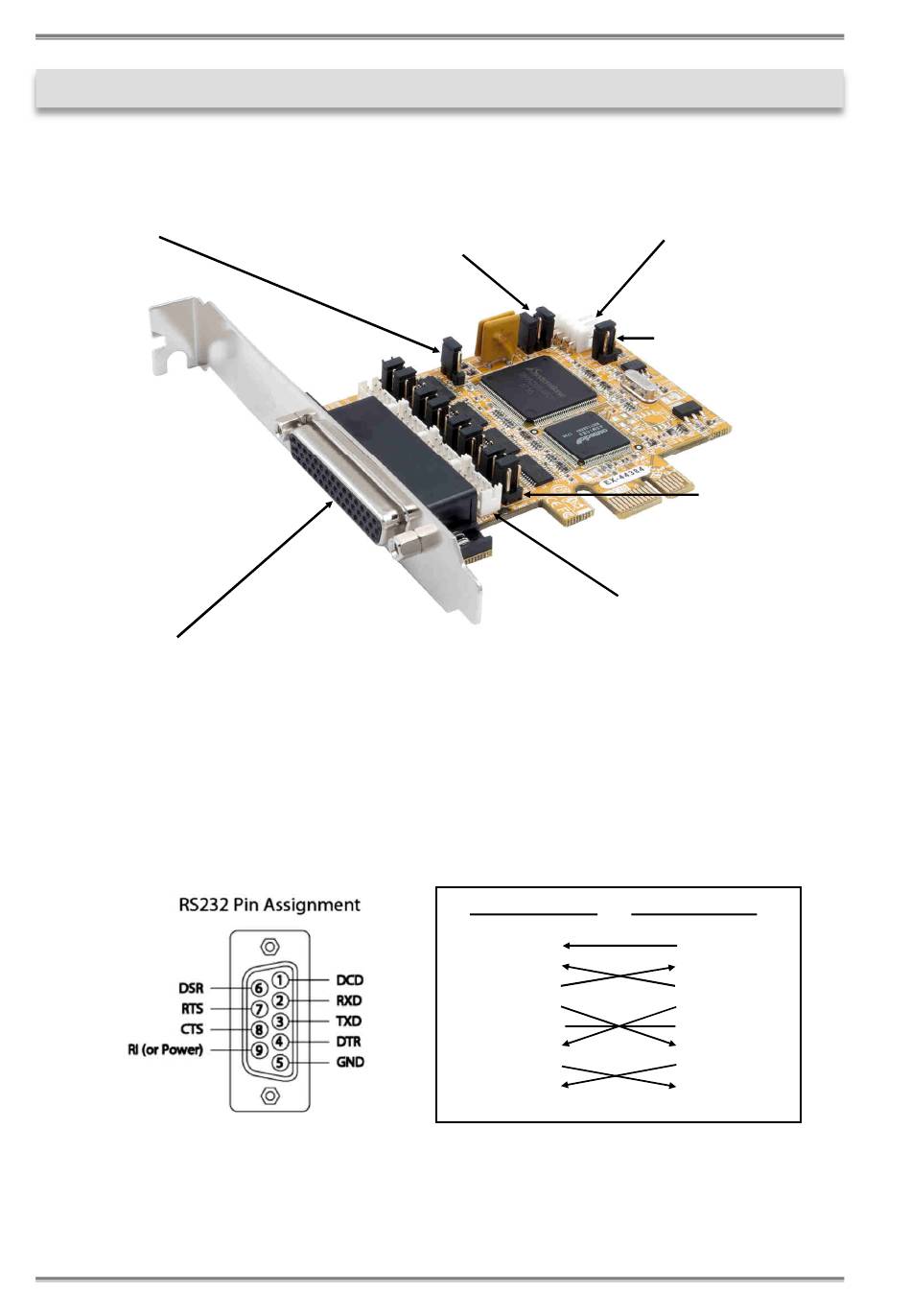

3.1 Aufbau
JP3: PME Ein- / Ausschalten
S1-S4: 44 Pin Stecker zu 4 x 9Pin
Serieller Anschluss
3.2 Anschlüsse
S1-S4:
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
JP1: Jumper für die Stromquelle
(Netzteil oder PCI-Express Bus)
DB9 (EX-44384)
4
J2: Anschluss für Strom
vom PC Netzteil
JP2: Nur für Testzwecke
S1~S4-PH:
Interner serieller Anschluss
DB9 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
EX-44384
(Nicht verändern!)
S1~S4_PWR:
Power auf Pin 1
oder Pin 9 des
RS-232 Stecker
Ein/Aus
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
