Mode 6: commutation Direct /Reverse à partir de l'entrée digitale
CO=6
Paramètres fondamentaux:
– point de consigne (St1);
– différentiel de St1 (P1) de l'action Direct;
– point de consigne (St2);
– différentiel de St2 (P2) de l'action Reverse.
L'instrument commute du fonctionnement Direct au fonctionnement
Reverse (voir Mode 1 et Mode 2) en fonction de l'état de l'entrée
digitale 1. Plus précisément: il y a fonctionnement Direct (St1) quand
l'entrée digitale est ouverte, fonctionnement Reverse (St2) quand elle
est fermée.
mod. V
OUT 1
D
Diff.(P1)
Set (St 1)
ENTREE DIGITALE OUVERTE/ digitaler Eingang = offen
mod. V
OUT 1
R
Diff.(P2)
Set (St 2)
ENTREE DIGITALE FERMEE/ digitaler Eingang =geschlossen
Mode 7: fonctionnement Direct avec commutation de consigne et
différentiel à partir de l'entrée digitale CO=7
Paramètres fondamentaux:
– consigne (St1);
– différentiel de St1 (P1);
– consigne (St2);
– différentiel de St2 (P2).
Avec ce Mode, la variation d'état de l'entrée digitale 1 (ouverte/fermée)
ne change pas le type d'action (toujours Direct) mais change le Point
de consigne et le Différentiel. St1 et le différentiel P1 sont actifs quand
l'entrée digitale est ouverte; St2 et le différentiel P2 actifs quand l'en-
trée digitale est fermée.
mod. V
OUT 1
D
Diff.(P1)
Set (St 1)
ENTREE DIGITALE OUVERTE/ digitaler Eingang = offen
mod. V
OUT 1
D
Diff.(P2)
Set (St 2)
ENTREE DIGITALE FERMEE/ digitaler Eingang = geschlossen
mod. W
OUT 1
OUT 2
D
D
Diff.(P1)
Set (St 1)
mod. W
OUT 2
OUT 1
R
R
Diff.(P2)
Set (St 2)
mod. W
OUT 1
OUT 2
D
D
Diff.(P1)
Set (St 1)
mod. W
OUT 1
OUT 2
D
D
Diff.(P2)
Set (St 2)
Modus 6: Umstellung Direkt/Reverse mit Digitaleingang CO=6
wichtige Parameter:
– Sollwert 1 (St1);
– Schaltdifferenz von Sollwert 1 (St1) bei Direkt-Betrieb;
– Sollwert 2 (St2);
– Schaltdifferenz Sollwert 2 (St2) bei Reverse-Betrieb.
Das Gerät wechselt von Betrieb Direkt auf Reverse (siehe Modus 1
und 2) je nach dem digitalen Eingangszustand 1. Genauer gesagt
haben Sie einen Direkt-Betrieb (St1), wenn der digitale Eingang
geöffnet ist und Reverse-Betrieb (St2) bei geschlossenem Eingang.
OUT 1
OUT 2
D
D
Set (St 1)
OUT 4
OUT 3
R
R
Diff.(P2)
Modus 7: Betrieb Direkt mit Umstellung von Sollwert und
Schaltdifferenz mit digitalem Eingang CO=7
wichtige Parameter:
– Sollwert (St1);
– Schaltdifferenz von St1 (P1);
– Sollwert (St2);
– Schaltdifferenz von St2 (P2).
In diesem Modus wechselt nicht der Aktionstyp (weiterhin Direkt), wenn
der digitale Eingangszustand 1 (geöffnet/geschlossen) geändert wird,
sondern der Sollwert und die Schaltdifferenz. Sollwert (St1) und die
Schaltdifferenz (P1) sind aktiv, wenn der digitale Eingang geöffnet ist;
Sollwert (St2) und die Schaltdifferenz (P2) sind geöffnet, wenn der
digitale Eingang geschlossen ist.
OUT 1
OUT 2
D
D
Set (St 1)
OUT 1
OUT 2
D
D
Set (St 2)
9
mod. Z
OUT 3
OUT 4
D
D
Diff.(P1)
mod. Z
OUT 2
OUT 1
R
R
Set (St 2)
mod. Z
OUT 3
OUT 4
D
D
Diff.(P1)
mod. Z
OUT 3
OUT 4
D
D
Diff.(P2)

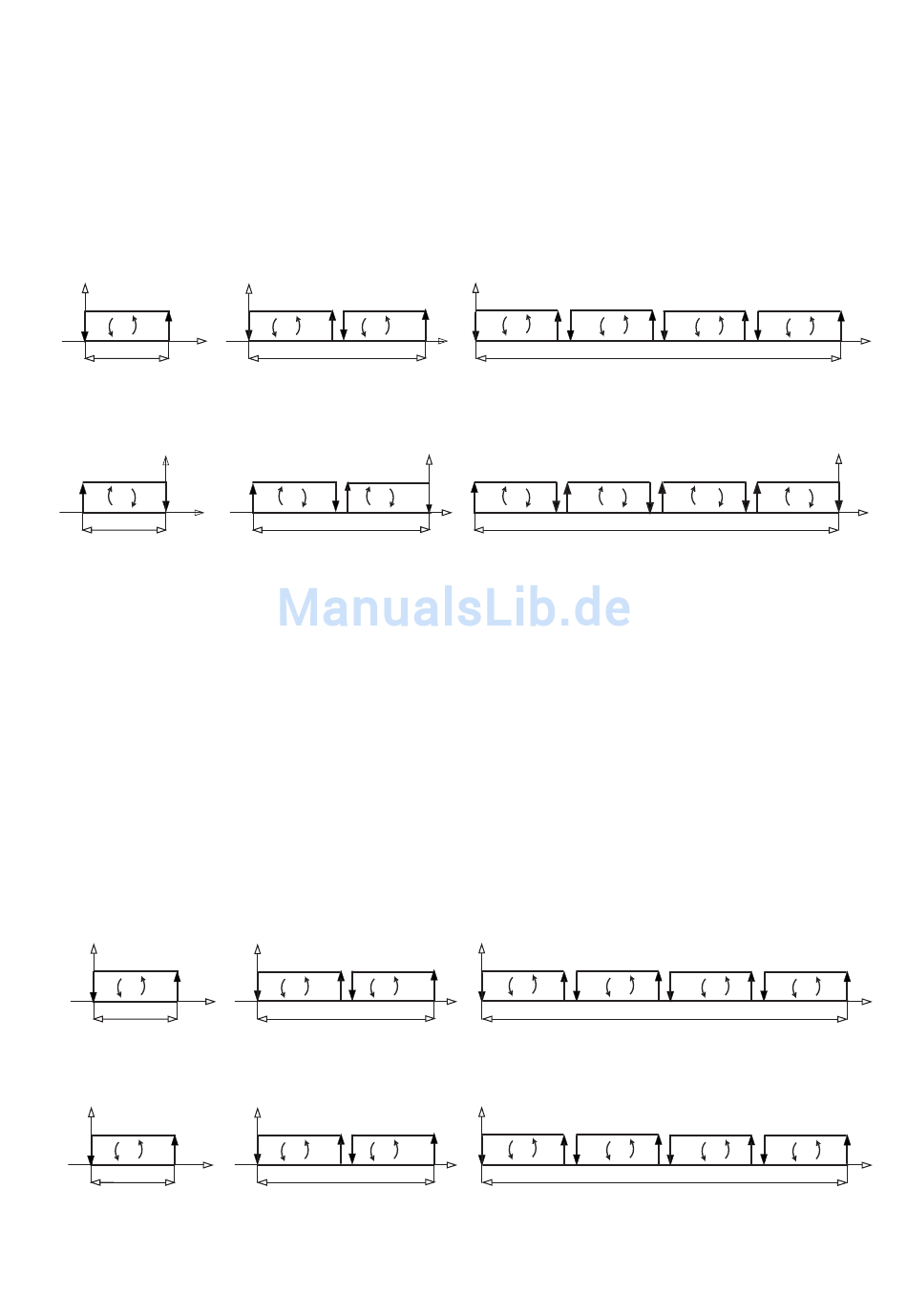

Fig.7
Fig.8
