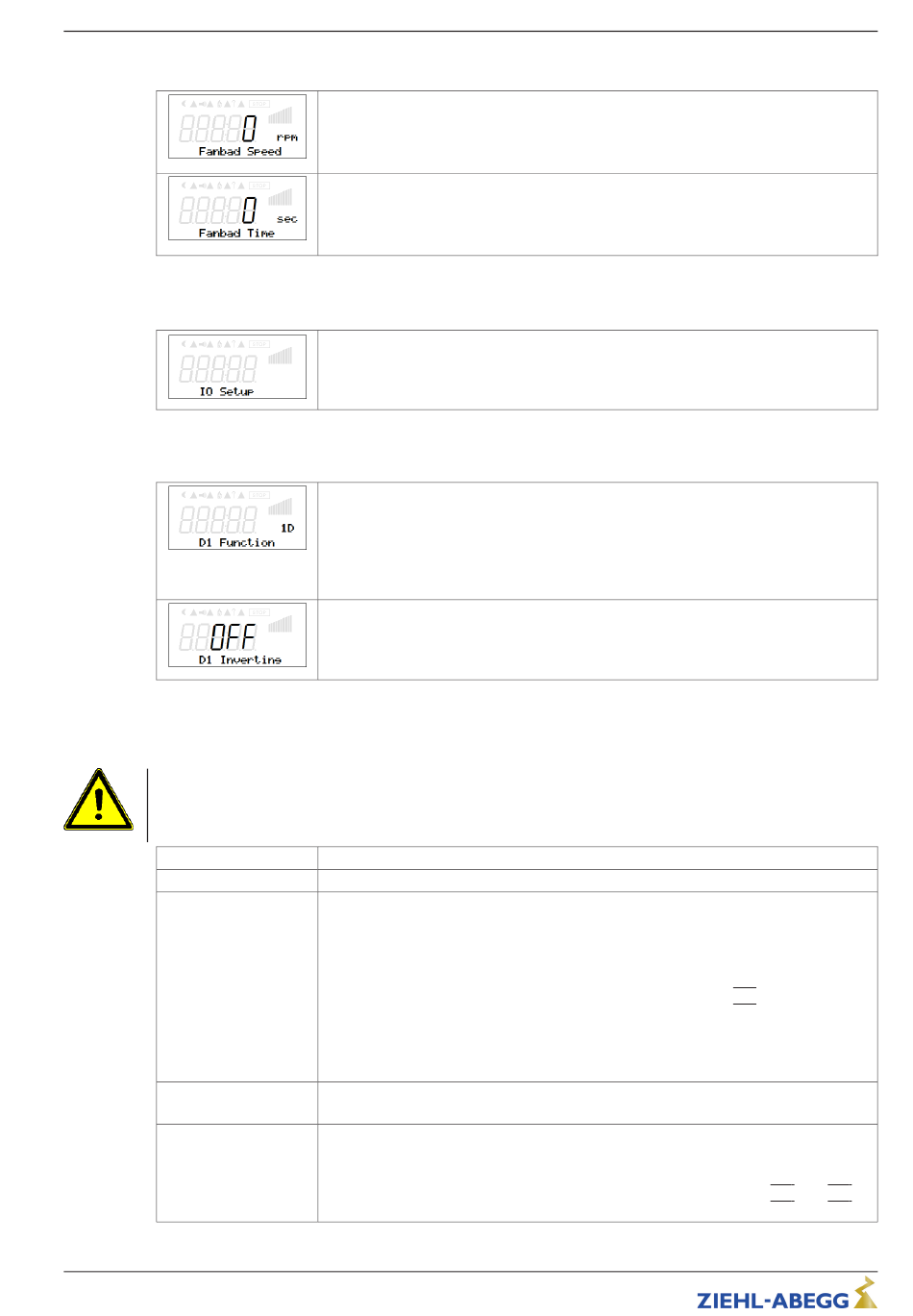

Montageanleitung ECblue BASIC-MODBUS, ECblue BASIC
8.5.5

Meldung bei Drehzahlabweichung "Fan Bad"

8.6 Menügruppe IO Setup
8.6.1 Digitale Eingänge "D1" ("E1" *)
* Wenn der analoge Eingang "E1" nicht zur Vorgabe der Ventilatordrehzahl benötigt wird, kann dieser als digitaler Eingang
verwendet werden (siehe E1 Funktion). Es können für "E1" die gleichen Funktionen zugeordnet werden wie für "D1".
Achtung!
Niemals Netzspannung an den digitalen Eingängen anlegen!
Funktion
OFF
1D
3D
5D
L-BAL-F078D-D 1847 Index 002
Fanbad Speed
Drehzahlabweichung
Werkseinstellung: 0 rpm
Einstellbereich: 0 - 255 rpm
Fanbad Time
Zeitverzögerung
Werkseinstellung: 0 sec
Einstellbereich: 0 - 255 sec
IO Setup
D1 Funktion
Den digitalen Eingängen "D1" und "E1"* können unterschiedliche Funktionen zuge-
ordnet werden.
Ansteuerung über potenzialfreie Kontakte (geschaltet wird eine Kleinspannung von ca.
10 V DC).
Werkseitig ist "D1" für die Funktion "Freigabe" programmiert.
D1 Invertierung
Für Invertierung auf "ON" schalten.
Werkseitig ist die Invertierung der Eingänge auf "OFF" (wenn eine Funktion program-
miert).
Beschreibung
Keine Funktion
Freigabe ON / OFF (werkseitig)
Fern EIN/AUS (elektronische Abschaltung) über potenzialfreien Kontakt. Das Leis-
tungsteil wird elektronisch abgeschaltet, eine Bedienung des Gerätes ist nach Betäti-
gen der "Esc" Tastenkombination im abgeschalteten Zustand weiterhin möglich. Signal
Ein- und Ausgänge bleiben aktiv.
Ein programmiertes Störmelderelais (werkseitig "K1 Funktion" =
Abschaltung nicht.
Achtung!
Bei Fernsteuerung des Gerätes erfolgt im ausgeschalteten Zustand keine Freischal-
tung (keine Potenzialtrennung nach VBG4 §6)!
Limit ON / OFF
siehe Controller Setup / Limit
Vorgabe Intern2
Festdrehzahl "Vorgabe Intern2" aktiv. Funktion bei gewähltem "Steuermodus": 0 (siehe
"Controller Setup").
Bei gleichzeitiger Aktivierung von "Vorgabe Intern3" über die Funktion
Vorrang).
Art.-Nr.
52/74
Programmierung
| |
2K ) meldet die
| | | |
6D hat 5D
