Anschlusshinweise
WARNUNG: Gefahr durch elektrische Span-
nung!
Während des Betriebes stehen Teile der elektri-
schen Schaltgeräte unter gefährlicher Spannung!
•
Schalten Sie das Gerät vor Beginn der Arbei-
ten spannungsfrei!
ACHTUNG: Gefahr von Sachschäden durch
unsachgemäße Montage
•
Für eine sichere Funktion bauen Sie das
Sicherheitsrelais in ein staub- und feuchtig-
keitsgeschütztes Gehäuse (IP54) ein.
•
Führen Sie die Verdrahtung entsprechend
dem Verwendungszweck durch. Orientieren
Sie sich dabei an den Anschlussbeispielen
auf Seite 10.
Zur Einhaltung der UL Approbation verwenden
Sie Kupferkabel mit einer Betriebstemperatur von
> 75 °C (Umgebungstemperatur < 55 °C) und > 90
°C (Umgebungstemperatur < 75 °C).
Zur Einhaltung der EN 60950/UL 60950 benöti-
gen flexible Kabel Aderendhülsen. Zur Einhaltung
der GL-Anforderungen sind ungenutzte Klem-
menräume zu schließen.
Bei dem Betrieb von Relaisbaugruppen ist vom
Betreiber kontaktseitig die Einhaltung der Anfor-
derungen an die Störaussendung für elektrische
und elektronische Betriebsmittel (EN 61000-6-4)
zu beachten und ggf. sind entsprechende Maß-
nahmen durchzuführen.
103841_de_00
10.1

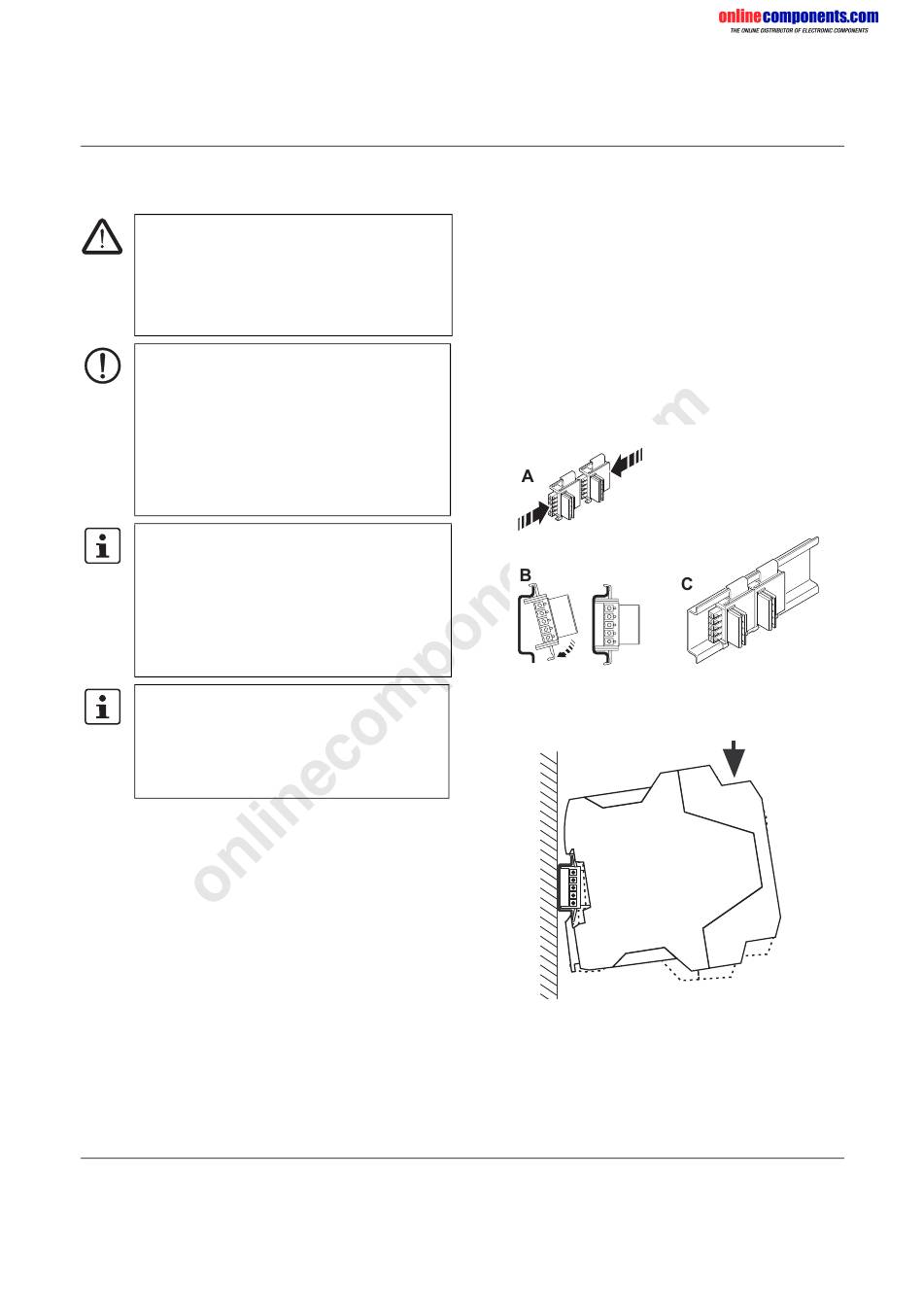

Tragschienen-Connector
Bei dem Einsatz des Tragschienen-Connectors PSR-TBUS
stecken Sie die erforderliche Anzahl zusammen und drü-
cken diese in die Tragschiene. Beachten Sie beim Aufset-
zen des Sicherheitsmoduls auf die Tragschiene die lage-
richtige Ausrichtung zum PSR-TBUS (siehe
Zur eindeutigen Kennzeichnung von sicherheitsrelevanten
Anwendungen dürfen Sie nur den gelben PSR-TBUS
(Artikel-Nr.: 2890425) verwenden. Eine Verbindung mit
einem anderen T-BUS ist nicht zulässig.
Die Montage/Demontage der Geräte auf den PSR-TBUS
darf nur im spannungslosen Zustand erfolgen.
Bild 4
PSR-TBUS
Bild 5
Schnittstellenmodul aufsetzen
PSR SIM4
Bild 5
).
