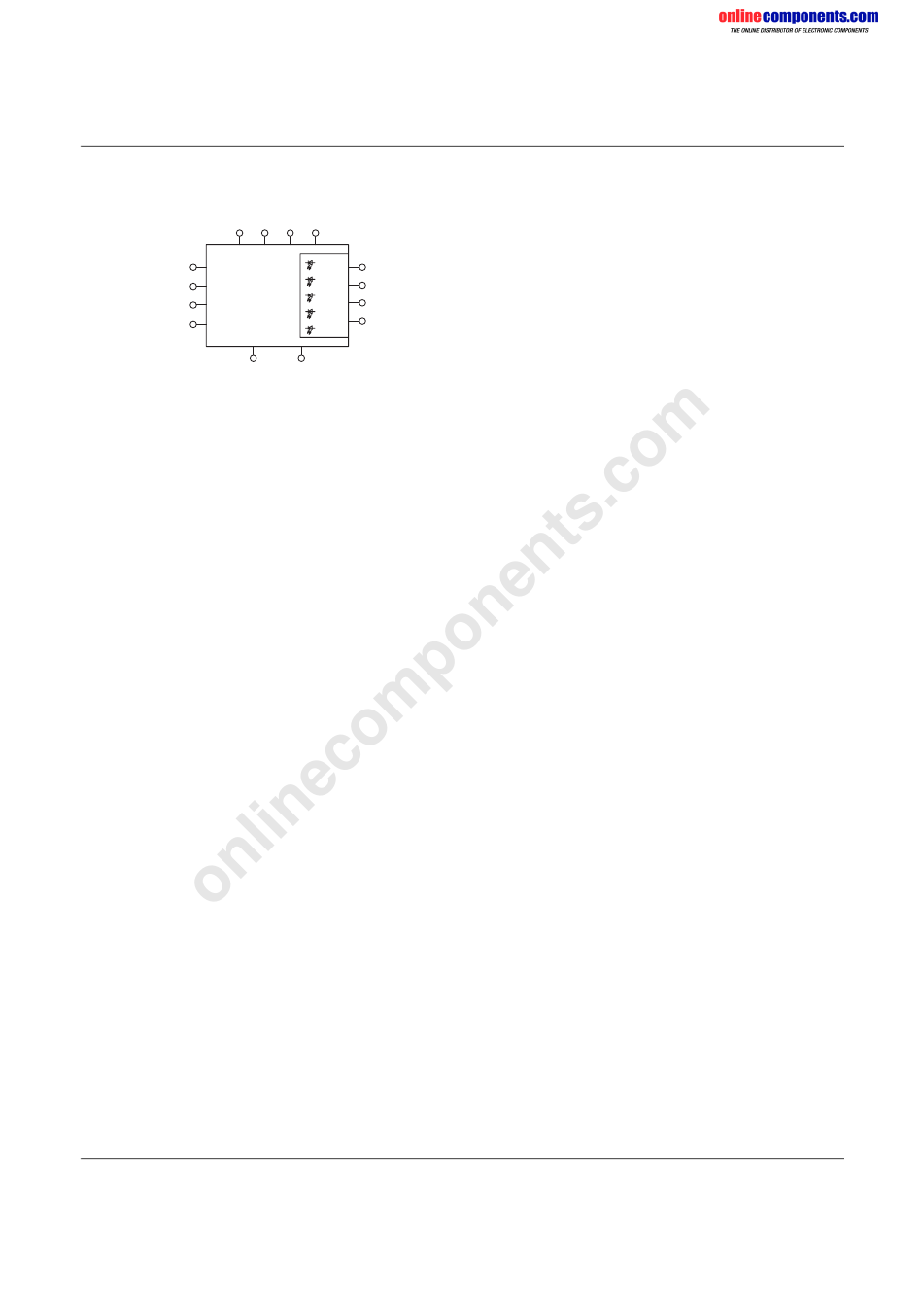

Blockschaltbild
Anschluss an PSR–SDC4
S11
11–14
Anschluss
21–24
für bis zu 4
PSR–SIM4
Sicherheits–
31–34
schalter
41–44
24V(A1)
PSR–TBUS
Bild 1
Blockschaltbild
Legende:
A1/A2
Eingangsspannung über PSR-TBUS
11 ... 14
Eingangskreis Sicherheitssensor /-schalter 1
21 ... 24
Eingangskreis Sicherheitssensor /-schalter 2
31 ... 34
Eingangskreis Sicherheitssensor /-schalter 3
41 ... 44
Eingangskreis Sicherheitssensor /-schalter 4
Y1
Statusmeldung Sicherheitssensor /-schalter 1
Y2
Statusmeldung Sicherheitssensor /-schalter 2
Y3
Statusmeldung Sicherheitssensor /-schalter 3
Y4
Statusmeldung Sicherheitssensor /-schalter 4
S11-S13/A2
Anschlussklemmen zum Sicherheitsrelais PSR-SDC4
103841_de_00
S12
S13
A2
Power
Y1
S1
Y2
SPS–
S2
Meldeaus–
Y3
gänge
S3
Y4
S4
0V(A2)
PSR SIM4
