CARDIOSTRONG CST-EX40-2 Montage- Und Bedienungsanleitung Seite 17

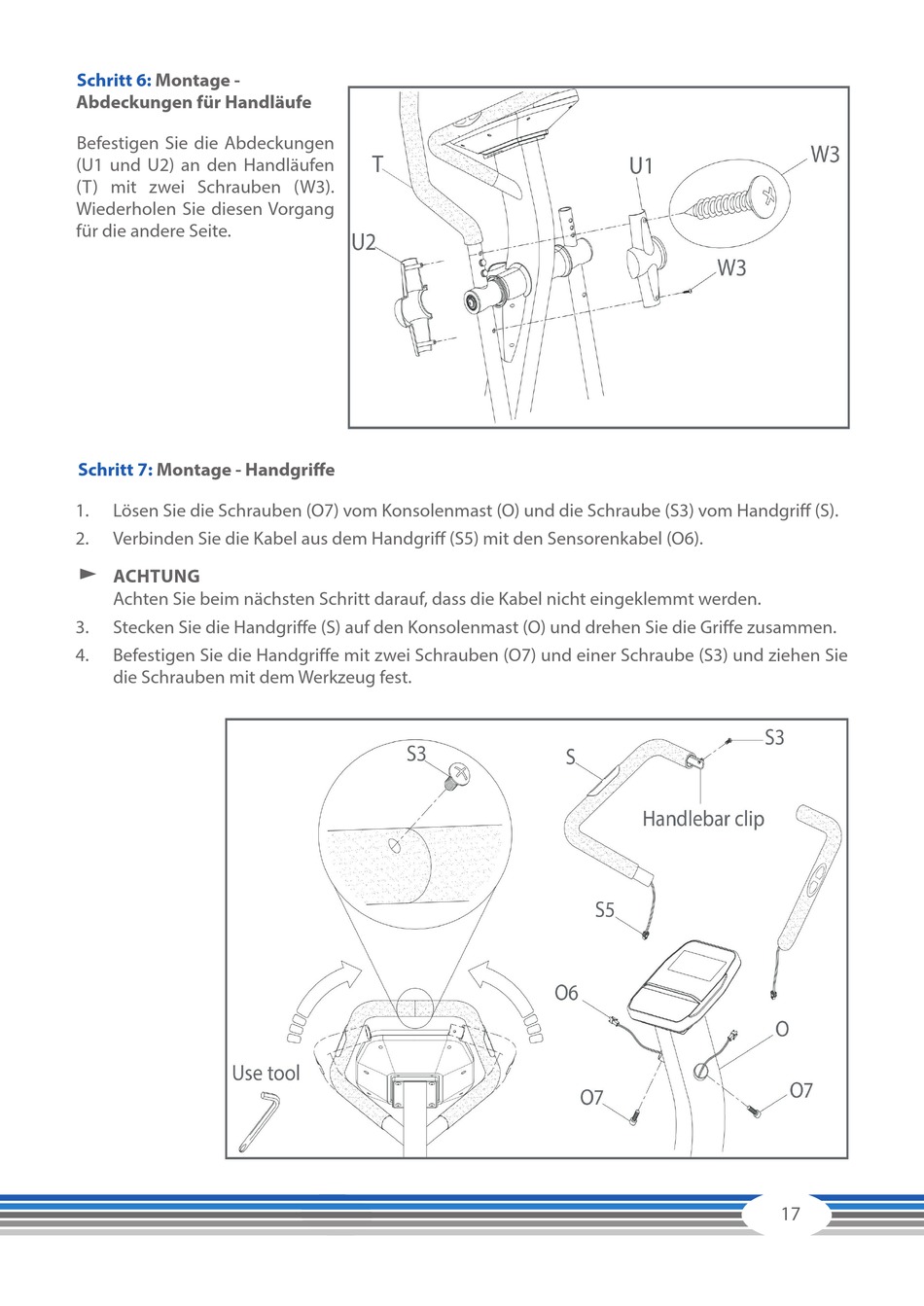

Schritt 6: Montage -
Abdeckungen für Handläufe
Befestigen Sie die Abdeckungen
(U1 und U2) an den Handläufen
(T) mit zwei Schrauben (W3).
Wiederholen Sie diesen Vorgang
für die andere Seite.
Schritt 7: Montage - Handgriffe
1. Lösen Sie die Schrauben (O7) vom Konsolenmast (O) und die Schraube (S3) vom Handgriff (S).
2. Verbinden Sie die Kabel aus dem Handgriff (S5) mit den Sensorenkabel (O6).
ड ACHTUNG
Achten Sie beim nächsten Schritt darauf, dass die Kabel nicht eingeklemmt werden.
3. Stecken Sie die Handgriffe (S) auf den Konsolenmast (O) und drehen Sie die Griffe zusammen.
4. Befestigen Sie die Handgriffe mit zwei Schrauben (O7) und einer Schraube (S3) und ziehen Sie
die Schrauben mit dem Werkzeug fest.
17
