CARDIOSTRONG CST-EX40-2 Montage- Und Bedienungsanleitung Seite 15

HINWEIS
L
Wenn das Gerät nach Abschluss von
auf der Unterseite des Standfußes (P2) entsprechend an.

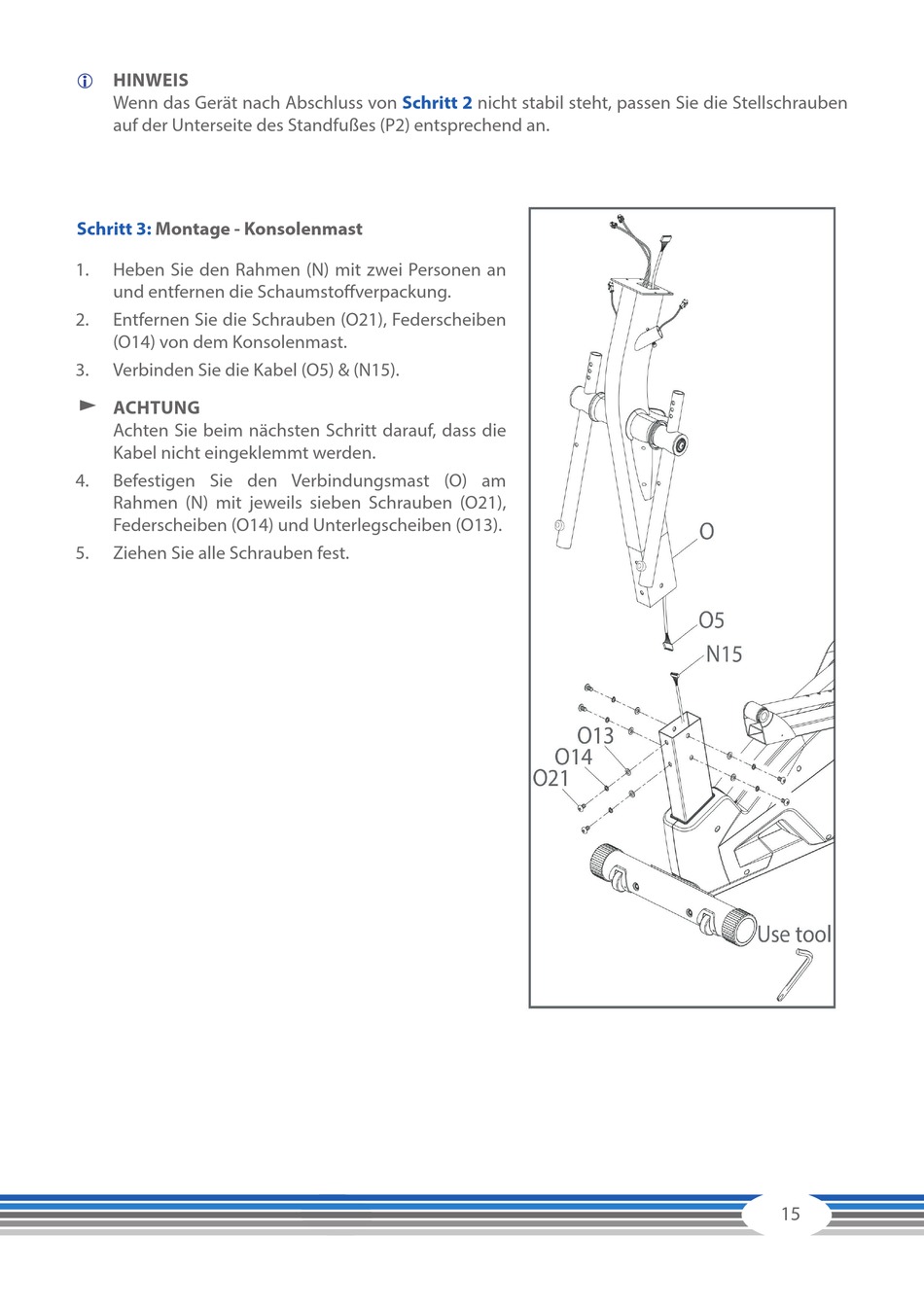

Schritt 3: Montage - Konsolenmast
1. Heben Sie den Rahmen (N) mit zwei Personen an
und entfernen die Schaumstoffverpackung.
2. Entfernen Sie die Schrauben (O21), Federscheiben
(O14) von dem Konsolenmast.
3. Verbinden Sie die Kabel (O5) & (N15).
ड ACHTUNG
Achten Sie beim nächsten Schritt darauf, dass die
Kabel nicht eingeklemmt werden.
4. Befestigen Sie den Verbindungsmast (O) am
Rahmen (N) mit jeweils sieben Schrauben (O21),
Federscheiben (O14) und Unterlegscheiben (O13).
5. Ziehen Sie alle Schrauben fest.
Schritt 2 nicht stabil steht, passen Sie die Stellschrauben
15
