CARDIOSTRONG CST-EX40-2 Montage- Und Bedienungsanleitung Seite 16

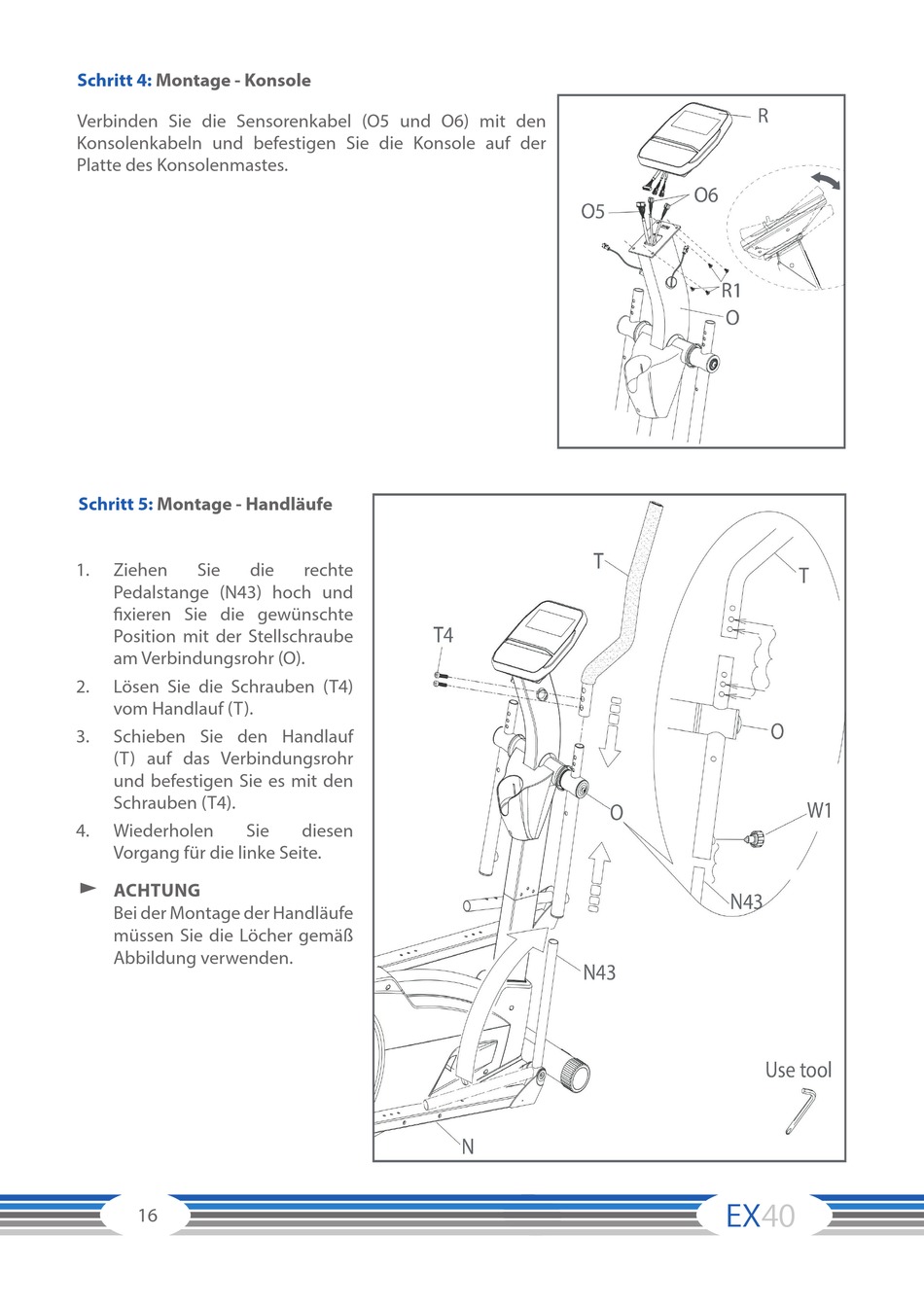

Schritt 4: Montage - Konsole
Verbinden Sie die Sensorenkabel (O5 und O6) mit den
Konsolenkabeln und befestigen Sie die Konsole auf der
Platte des Konsolenmastes.
Schritt 5: Montage - Handläufe
1. Ziehen Sie die
Pedalstange (N43) hoch und
fixieren Sie die gewünschte
Position mit der Stellschraube
am Verbindungsrohr (O).
2. Lösen Sie die Schrauben (T4)
vom Handlauf (T).
3. Schieben Sie den Handlauf
(T) auf das Verbindungsrohr
und befestigen Sie es mit den
Schrauben (T4).
4. Wiederholen Sie
Vorgang für die linke Seite.
ड ACHTUNG
Bei der Montage der Handläufe
müssen Sie die Löcher gemäß
Abbildung verwenden.
16
rechte
diesen
EX40
