Natürliche zirkulation Natürliche zirkulation
Die vom Kamin produzierte Warmluft wird in die
zu erwärmenden Räume durch Zufuhrstutzen, die
an die Löcher auf der Mantelabdeckung durch
Aluminiumrohre Ø 14 cm verbunden sind, zugeführt.
Der Rücklauf derselben Luft durch Gitter am Boden
der Wände oder Schlitze unter den Türen in den
Kaminraum muss gewährleistet sein.
Der Verlauf der Rohre muss so gerade wie möglich
sein.
Die Aluminiumrohre können
künstlichen Balken verdeckt werden oder in das
Mauerwerk eingebettet werden. Auf jeden Fall ist es
wichtig, dass sie sehr gut isoliert werden.
Die Kanalsysteme können eine Höchstlänge 4-5m pro
Stück haben.
Diese Länge verringert sich um 1,2 m für jede Kurve
und jeden Stutzen als Folge des Leistungsverlustes.
Es sind die folgenden Warmluftkanalsystemkits
erhältlich
Kit 1/bis
Kit 4/bis
Kit 5/bis
Weitere Details fi nden Sie in der Montageanleitung, die
mit dem Kit mitgeliefert wird.

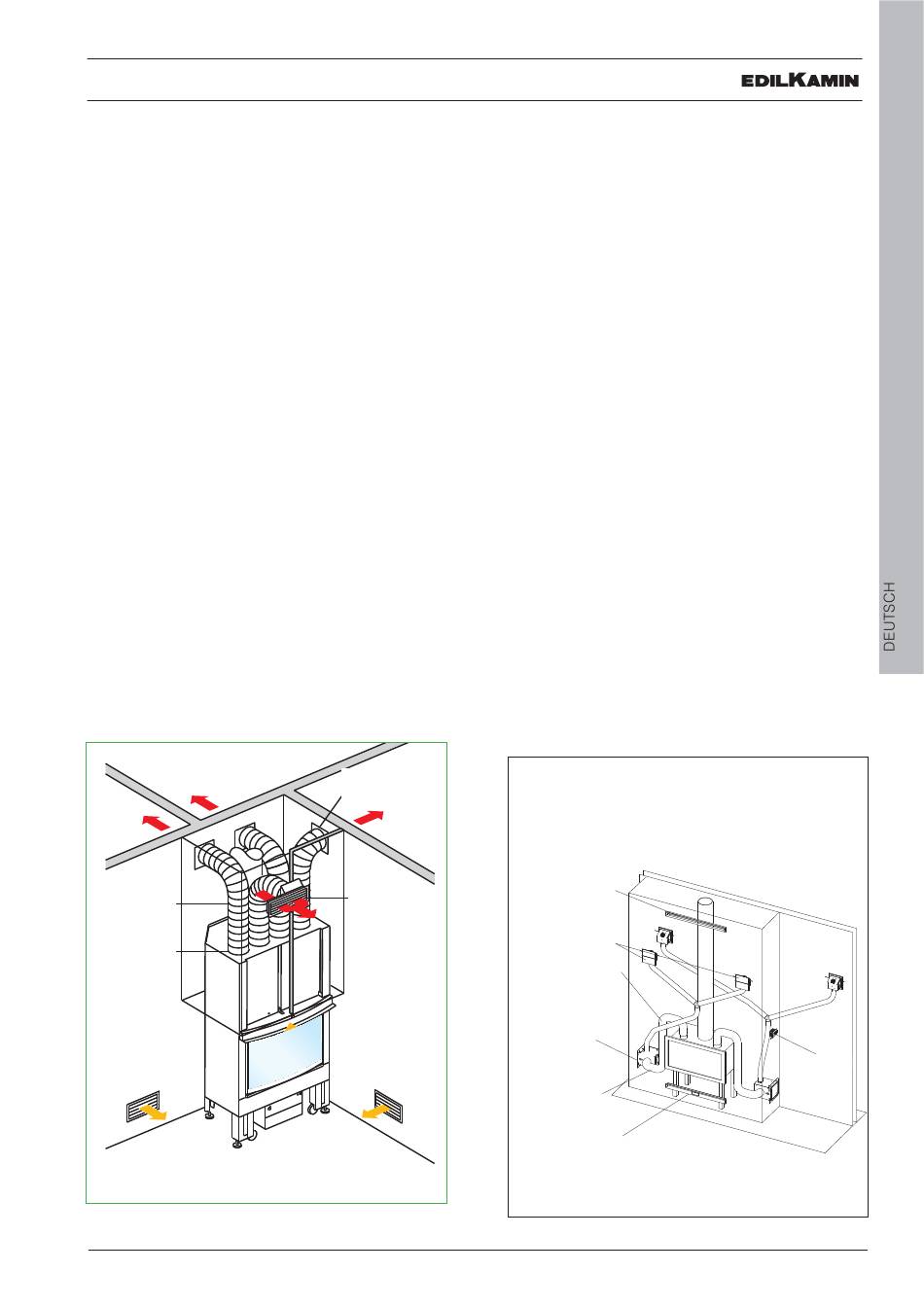

Kit 4 bis-z. B
Tubo alluminio
Raccordo R2
INSTALLATION
mit Kästen oder
Bocchetta
Bocchetta
Mit Kit Air Diffuser) Mit Kit Air Diffuser)
Mit dem Bausatz Air Diffuser kann Warmluft in den
Raum, in dem das Produkt installiert ist, oder in andere
Räume (bis zu vier, je nach Modell) geführt werden, mit
Unterstützung durch ein oder zwei Lüfter.
Die Regelung erfolgt mittels Funksteuerung.
Edilkamin bietet den Bausatz Air Diffuser in zwei
Modellen an:
Bausatz Air Diffuser NAH
Bausatz Air Diffuser FERN
Der Unterschied besteht darin, dass 1 oder 2 Lüfter
und zugehörige Aluminiumrohre vorhanden sind.
Der Bausatz ist mit jedem der folgenden Edilkamin
Luftauslass-Modelle kombinierbar:
Split, mit Beleuchtung
Bent, mit Beleuchtung
Origami
Sharp
Die Luftauslässe sind im Bausatz Air Diffuser nicht
inbegriffen, Sie können diese jedoch bei Ihrem Händler
nach Ihrem Geschmack auswählen. Dazu sind die vier
oben genannten Modelle erhältlich.
Kit Air Diffuser z. B.
Bocchetta di
Frischluftdurchlass
compensazione
Luftöffnung
Bocchetta
Aluminiumrohr
Tubo Alluminio
Ø 60 mm
Ø 60 mm
Ventilator
Ventilatore
Aluminiumrohr
Tubo Alluminio
Ø 100 mm
Ø 100 mm
Frischluftdurchlass
Bocchetta di
compensazione
13
Steuergerät
Centralina
