de | Steuerung, Anzeigen und Verbindungen
Verkabelung für Parallelmodus
Im Parallelmodus werden zwei Verstärkerkanäle gekoppelt, um den doppelten Ausgangsstrom
zu liefern, während die maximale Spannung dieselbe wie bei einem Einzelkanal ist (siehe
Abbildung).
Verkabelung für Parallel-Brückenbetrieb
Dieser Modus kombiniert vier Verstärkerkanäle zu einem Verstärkerkanal. Der Lautsprecher
wird an 1+ und 3+ (bzw. 5+ und 7+) mit einer Verbindung zwischen 1+ und 2+, sowie 3+ und
4+ (5+ und 6+, 7+ und 8+) angeschlossen (siehe Abbildung).

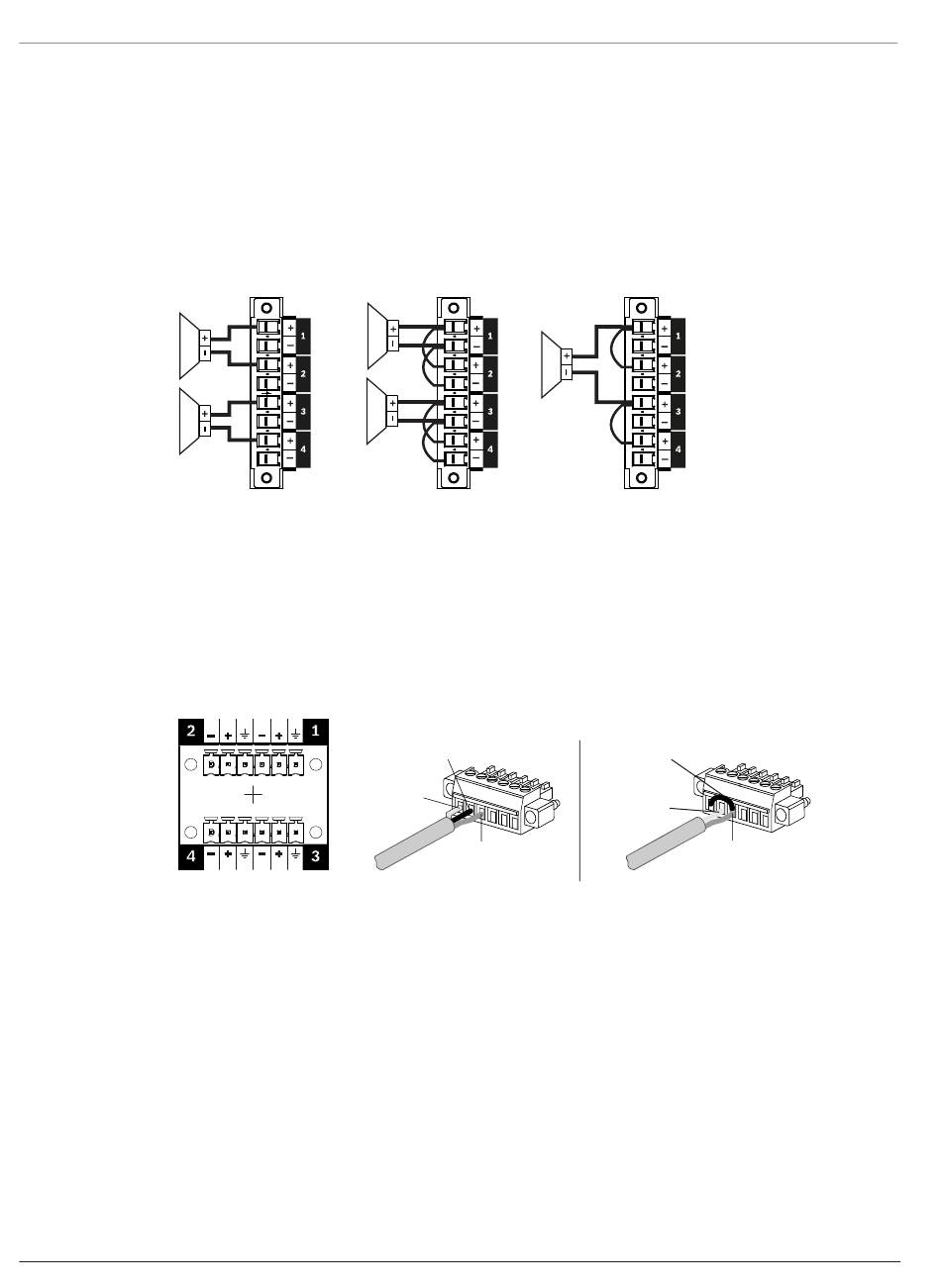

Abbildung 6.5: Ausgangsverdrahtung für verschiedene Betriebsmodi bei IPX Verstärkern mit 2 oder 4
kombinierten Kanälen
6.5
Audioeingänge
Die Audioeingänge der IPX Serie sind Euroblock-Anschlüsse für 4 Kanäle (IPX5:4, IPX10:4,
IPX20:4) bzw. 8 Kanäle (IPX10:8). Dies ermöglicht eine einfache Vorverkabelung außerhalb des
Racks und eine schnelle Einfachverbindung für den Anschluss mehrerer Kanäle auf einmal,
ohne die Gefahr einer Fehlverkabelung.
Abbildung 6.6: Eingangsanschlüsse, Verkabelung für symmetrischen Betrieb, Verkabelung für
unsymmetrischen Betrieb
Die Steckerbelegung ist auf der Rückseite des Verstärkers gekennzeichnet. Es wird sehr
empfohlen, eine symmetrische Eingangsverkabelung zu verwenden.
Zusätzlich zu den Analogeingängen können IPX Verstärker ihre Eingangssignale auch von einem
OMNEO‑ oder Dante-Netzwerk empfangen. Die Eingangsquelle kann an der Gerätevorderseite
oder mithilfe einer Control Software geändert werden.
6.6
Lüfterkühlung
Der Leistungsverstärker verfügt über vier Lüfter. Die Lüfter werden vollständig vom Verstärker-
Managementsystem gesteuert und überwacht und passen ihre Geschwindigkeit der
Temperatur an. Die Temperaturen der Kanäle des Leistungsverstärkers werden individuell
erfasst und überwacht.
