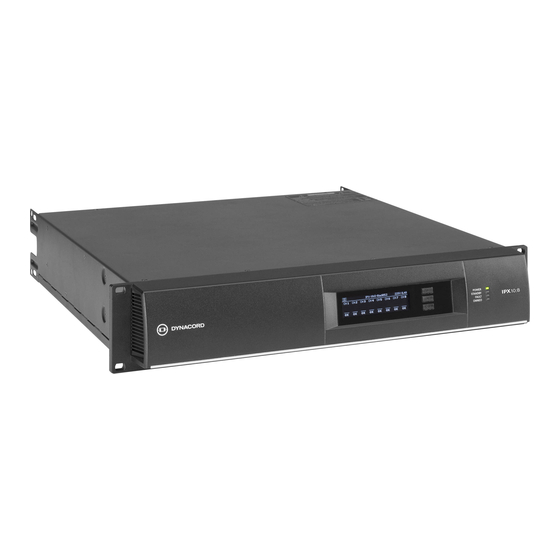

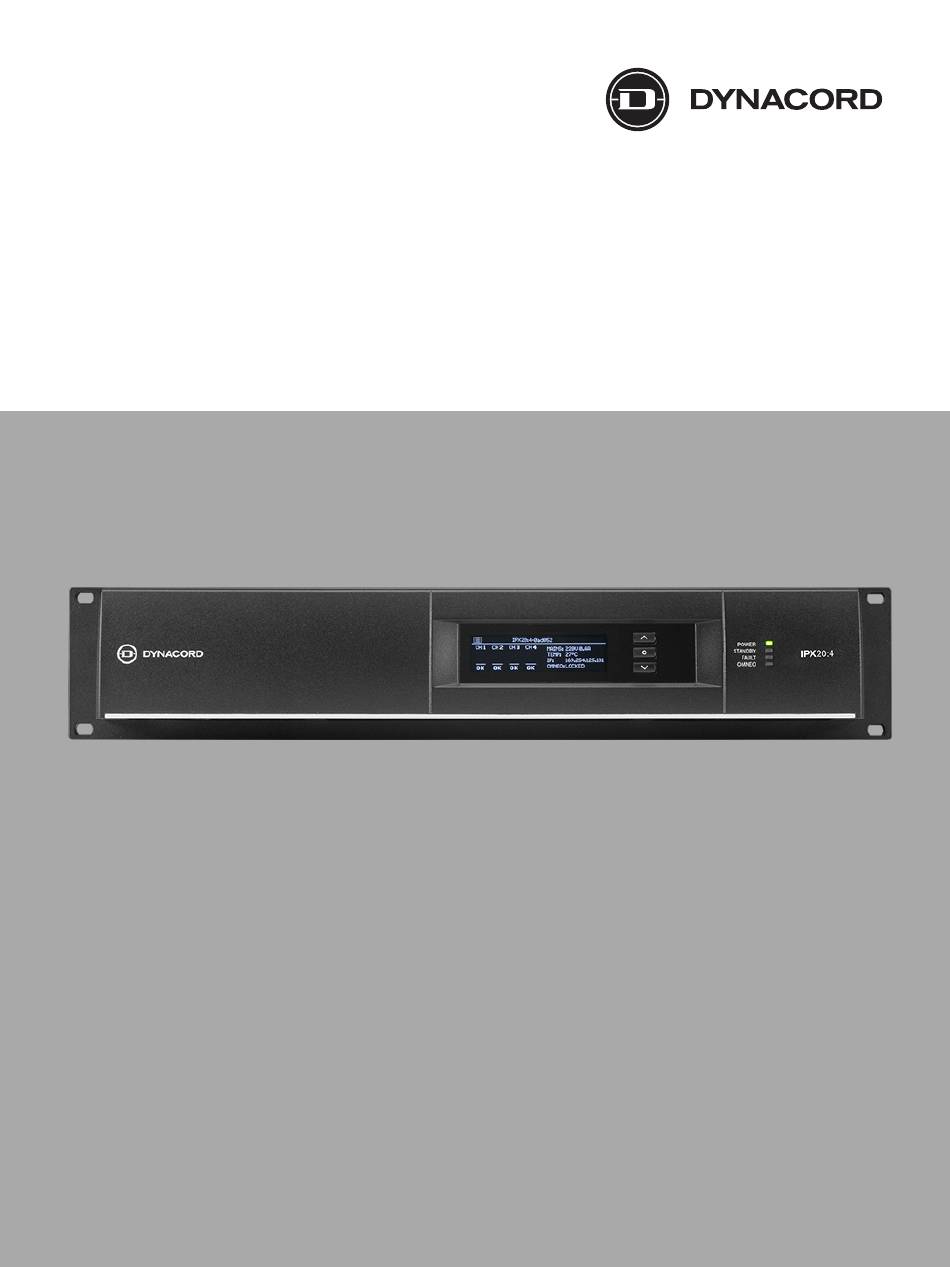

- Seite 1 IPX Series DSP Multichannel Networking Power Amplifier IPX5:4 | IPX10:4 | IPX10:8 | IPX20:4 Installation manual...
-
Seite 3: Inhaltsverzeichnis
IPX Series DSP Multichannel Networking Power Inhaltsverzeichnis | de Amplifier Inhaltsverzeichnis Sicherheitshinweise Erklärung der Sicherheitshinweise Wichtige Sicherheitsanweisungen Sicherheitsvorkehrungen Hochfrequente Störstrahlung – FCC/EN 55032 Hinweise Über diese Bedienungsanleitung Zweck der Anleitung und Zielgruppe Digitales Dokument Systemübersicht Anwendungsbereich Leistungsmerkmale Auspacken und Inspektion... -
Seite 4: Sicherheitshinweise
IPX Series DSP Multichannel Networking Power de | Sicherheitshinweise Amplifier Sicherheitshinweise Erklärung der Sicherheitshinweise Diese Anleitung enthält vier Arten von Warn- und Hinweissymbolen. Die Art des Symbols hängt davon ab, welche Folgen eine Nichtbeachtung der Warnung bzw. des Hinweises haben kann. - Seite 5 IPX Series DSP Multichannel Networking Power Sicherheitshinweise | de Amplifier Befolgen Sie alle Anweisungen. Betreiben Sie das Gerät nicht in der Nähe von Wasser. Reinigen Sie das Gerät nur mit einem trockenen Tuch. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden. Installieren Sie das Gerät immer nach Anweisung des Herstellers.
-
Seite 6: Sicherheitsvorkehrungen
IPX Series DSP Multichannel Networking Power de | Sicherheitshinweise Amplifier Reparaturarbeiten am Gerät müssen den in der Norm EN 60065 (VDE 0860) spezifizierten Sicherheitsstandards entsprechen. Bei Arbeiten, bei denen das geöffnete Gerät an die Netzspannung angeschlossen und mit dieser betrieben wird, muss ein Trenntransformator verwendet werden. -
Seite 7: Hochfrequente Störstrahlung - Fcc/En 55032
IPX Series DSP Multichannel Networking Power Sicherheitshinweise | de Amplifier Gefahr! Im Falle der Nutzung des Verstärkers mit Lautsprechern, die einen Transformator mit Primärabgriff beinhalten, ist es möglich, dass während des Betriebs gefährlich hohe Berührungsspannungen an den Abgriffen des Transformators herrschen. - Seite 8 IPX Series DSP Multichannel Networking Power de | Sicherheitshinweise Amplifier Das bedeutet, dass diese Geräte keine besonderen Vorsichtsmaßnahmen gegen schädliche oder zufällige Angriffe über ihre Netzwerkschnittstellen ergreifen. Angriffe dieser Art geschehen täglich im öffentlichen Internet. Es wird dringend empfohlen, das System in einem sicheren, isolierten Netzwerk zu errichten, d. h.
-
Seite 9: Über Diese Bedienungsanleitung
Bitte lesen Sie dieses Handbuch, um sich vor der Verwendung der Produkte mit den Sicherheitshinweisen, Funktionen und Anwendungen vertraut zu machen. Digitales Dokument Diese Bedienungsanleitung steht als digitales Dokument im PDF-Format zur Verfügung. Informationen zu Produkten von Dynacord finden Sie in den entsprechenden Produktinformationen unter www.dynacord.com. Bosch Security Systems, Inc. Installation manual... -
Seite 10: Systemübersicht
IPX Series DSP Multichannel Networking Power de | Systemübersicht Amplifier Systemübersicht Anwendungsbereich Die Leistungsverstärker der IPX Serie sind für den Einsatz mit professionellen Lautsprechersystemen in fest installierten Audioanwendungen ausgelegt, z. B. Stadien, Arenen, Gotteshäuser, Konzerthallen, Theater und andere Orte, bei denen ein leistungsstarker Mehrkanal-Verstärker mit anspruchsvollem Lautsprecher-Processing erforderlich ist. -
Seite 11: Lieferumfang
IPX Series DSP Multichannel Networking Power Systemübersicht | de Amplifier Bitte informieren Sie die Versandfirma unverzüglich, wenn der Leistungsverstärker irgendwelche Schäden aufweist. Als Empfänger sind Sie die einzige Person, der Anspruch bei Beschädigung durch den Transport hat. Behalten Sie den Karton und alle Verpackungsmaterialien für eine Untersuchung bei der Versandfirma. - Seite 12 IPX Series DSP Multichannel Networking Power de | Systemübersicht Amplifier Bewahren Sie die originale Rechnung, die den Erwerb/die Lieferung beweist, an einem sicheren Ort auf. 2018.04 | 01 | F.01U.330.705 Installation manual Bosch Security Systems, Inc.
-
Seite 13: Planungsdaten
Standorts der Produkte. – Genügend freier Platz, um Zugang zur Rückseite der Anschlüsse und Verkabelung der 19"- Einheit zu gewährleisten. Informationen zu Produkten von Dynacord finden Sie in den entsprechenden Produktinformationen unter www.dynacord.com. Bosch Security Systems, Inc. Installation manual 2018.04 | 01 | F.01U.330.705... -
Seite 14: Installation
Modus dauert nur ein paar Sekunden. Belüftung Die Richtung des Luftstroms geht (wie bei allen Dynacord Leistungsverstärkern mit Lüftung) von vorne nach hinten. Wenn Sie den Leistungsverstärker in einem Gehäuse oder Rack-System installieren, sollte besonderes Augenmerk auf eine ausreichende Belüftung gelegt werden. - Seite 15 IPX Series DSP Multichannel Networking Power Installation | de Amplifier Leistungsverstärkers und der inneren Wand des Gehäuses/Racks ein. Stellen Sie sicher, dass der Kanal bis zu den oberen Lüftungsschlitzen des Gehäuses/Racks führt. Lassen Sie oberhalb des Gehäuses/Racks mindestens 100 mm Freiraum für die Belüftung. Da die Temperatur im Inneren des Gehäuses/Racks beim Betrieb des Leistungsverstärkers auf bis zu 40 °C steigen...
-
Seite 16: Steuerung, Anzeigen Und Verbindungen
IPX Series DSP Multichannel Networking Power de | Steuerung, Anzeigen und Verbindungen Amplifier Steuerung, Anzeigen und Verbindungen Gerätevorderseite Abbildung 6.1: IPX Gerätevorderseite OLED-Display für Verstärkerstatus und Pegelinformationen. Menünavigationstasten (nach oben/unten und „Eingabe”) zum Wechsel der Anzeige und zur Bearbeitung. Verstärker-Statusanzeigen: POWER – LED zeigt den Betriebsstatus an. -
Seite 17: Leistungsausgänge
IPX Series DSP Multichannel Networking Power Steuerung, Anzeigen und Verbindungen | de Amplifier Parameter an externe Geräte weiterzugeben. Sie können als Analogeingang, Digitaleingang oder Digitalausgang konfiguriert werden. Die beiden anderen Anschlüsse sind potenzialfreie Relais-Wechselkontakte für die READY‑ oder FAULT-Anzeige. Abbildung 6.3: Steuerungsanschluss Leistungsausgänge... -
Seite 18: Audioeingänge
IPX Series DSP Multichannel Networking Power de | Steuerung, Anzeigen und Verbindungen Amplifier Verkabelung für Parallelmodus Im Parallelmodus werden zwei Verstärkerkanäle gekoppelt, um den doppelten Ausgangsstrom zu liefern, während die maximale Spannung dieselbe wie bei einem Einzelkanal ist (siehe Abbildung). -
Seite 19: Menünavigation Des Leistungsverstärkers
IPX Series DSP Multichannel Networking Power Menünavigation des Leistungsverstärkers | de Amplifier Menünavigation des Leistungsverstärkers Anzeige und Steuerungsmenü Die IPX Serie verwendet ein OLED-Display zur Anzeige von Informationen wie VU-Meter oder Verstärkerstatus, Temperatur, Spannungen, IP-Adresse und anderen nützlichen Informatioonen. Darüberhinaus ermöglicht sie den Zugriff zur Bearbeitung grundlegender Parameter, sofern diese nicht durch die Software gesperrt sind. -
Seite 20: Fernsteuerung Per Software
IPX Series DSP Multichannel Networking Power de | Menünavigation des Leistungsverstärkers Amplifier Drücken Sie die Eingabetaste Der Verstärker wird wieder in den Eco Rail‑Modus versetzt (Normalbetrieb), angezeigt durch die grüne LED auf der Gerätevorderseite. Siehe auch – Technische Daten, Seite 21 Fernsteuerung per Software IPX Verstärker können über die IRIS-Net-Software vollständig ferngesteuert und überwacht... -
Seite 21: Technische Daten
IPX Series DSP Multichannel Networking Power Technische Daten | de Amplifier Technische Daten IPX5:4 AUSGANGSLEISTUNG Niederimpedanzmodus: 2 Ω 2,7 Ω 4 Ω 8 Ω Lastimpedanz Max. Ausgangsleistung Normalmodus, alle Kanäle 1300 W 1500 W 1250 W 1250 W angesteuert Brückenbetrieb 2600 W 2500 W Parallel 2500 W 3000 W 2500 W 1250 W Parallel-Brücken Betrieb 5200 W... - Seite 22 IPX Series DSP Multichannel Networking Power de | Technische Daten Amplifier Frequenzgang 20 Hz bis 20 kHz (± 0,5 dB) bez. auf 1 kHz, Analogeingang zu Lautsprecherausgang Dämpfungsfaktor > 400 20 Hz bis 200 Hz, 8 Ω Topologie der Endstufe Klasse D, festgelegte Frequenz Signal-Rausch-Abstand Verstärker A-gewichtet, Analogeingang 112 dB A-gewichtet, digitaler Eingang 115 dB...
- Seite 23 IPX Series DSP Multichannel Networking Power Technische Daten | de Amplifier Testsignal für max. Ausgangsleistung gemäß IHF-A-202 (Dynamic-Headroom, Burst 1 kHz/20 ms an/480 ms aus/geringer Pegel ‑20 dB). Nur im Brückenbetrieb verfügbar. Bosch Security Systems, Inc. Installation manual 2018.04 | 01 | F.01U.330.705...
-
Seite 24: Ipx10
IPX Series DSP Multichannel Networking Power de | Technische Daten Amplifier IPX10:4 AUSGANGSLEISTUNG Niederimpedanzmodus: 2 Ω 2,7 Ω 4 Ω 8 Ω Lastimpedanz Max. Ausgangsleistung Normalmodus, alle Kanäle 2600 W 3000 W 2500 W 1250 W angesteuert Brückenbetrieb 5200 W 5000 W Parallel 5000 W 4000 W 2500 W 1250 W Parallel-Brückenbetrieb 10.400 W 12.000 W 10.000 W... - Seite 25 IPX Series DSP Multichannel Networking Power Technische Daten | de Amplifier Frequenzgang 20 Hz bis 20 kHz (± 0,5 dB) bez. auf 1 kHz, Analogeingang zu Lautsprecherausgang Dämpfungsfaktor > 400 20 Hz bis 200 Hz, 8 Ω Topologie der Endstufe Class D, Fixed Frequency Signal-Rausch-Abstand Verstärker A-gewichtet, Analogeingang 112 dB A-gewichtet, digitaler Eingang 115 dB...
- Seite 26 IPX Series DSP Multichannel Networking Power de | Technische Daten Amplifier Testsignal für max. Ausgangsleistung gemäß IHF-A-202 (Dynamic-Headroom, Burst 1 kHz/20 ms an/480 ms aus/geringer Pegel ‑20 dB). Nur im Brückenbetrieb verfügbar. 2018.04 | 01 | F.01U.330.705 Installation manual Bosch Security Systems, Inc.
-
Seite 27: Ipx10:8
IPX Series DSP Multichannel Networking Power Technische Daten | de Amplifier IPX10:8 AUSGANGSLEISTUNG Niederimpedanzmodus: 2 Ω 2,7 Ω 4 Ω 8 Ω Lastimpedanz Max. Ausgangsleistung Normalmodus, alle Kanäle 1300 W 1500 W 1250 W 1250 W ausgesteuert Brückenbetrieb 2600 W 2500 W Parallel-Betrieb 2500 W 3000 W 2500 W 1250 W Parallel-Brücken-Betrieb 5200 W 6000 W 5000 W... - Seite 28 IPX Series DSP Multichannel Networking Power de | Technische Daten Amplifier Frequenzgang 20 Hz bis 20 kHz (± 0,5 dB) bez. auf 1 kHz, Analogeingang zu Lautsprecherausgang Dämpfungsfaktor > 400 20 Hz bis 200 Hz, 8 Ω Topologie der Endstufe Class D, Fixed Frequency Signal-Rausch-Abstand Verstärker A-gewichtet, Analogeingang 112 dB A-gewichtet, digitaler Eingang 115 dB...
- Seite 29 IPX Series DSP Multichannel Networking Power Technische Daten | de Amplifier Testsignal für max. Ausgangsleistung gemäß IHF-A-202 (Dynamic-Headroom, Burst 1 kHz/20 ms an/480 ms aus/geringer Pegel ‑20 dB). Nur im Brückenbetrieb verfügbar. Bosch Security Systems, Inc. Installation manual 2018.04 | 01 | F.01U.330.705...
-
Seite 30: Ipx20
IPX Series DSP Multichannel Networking Power de | Technische Daten Amplifier IPX20:4 AUSGANGSLEISTUNG Niederimpedanzmodus: 2 Ω 2,7 Ω 4 Ω 8 Ω Lastimpedanz Max. Ausgangsleistung Normalmodus, alle Kanäle 5200 W 6000 W 5000 W 2500 W angesteuert Brückenbetrieb k. A. Parallel 10.000 W 8000 W 5000 W Parallel-Brückenbetrieb k. A. Direct‑Drive-Modus: 70 V... - Seite 31 IPX Series DSP Multichannel Networking Power Technische Daten | de Amplifier Frequenzgang 20 Hz bis 20 kHz (± 1,0 dB) bez. auf 1 kHz, Analogeingang zu Lautsprecherausgang Dämpfungsfaktor > 400 20 Hz bis 200 Hz, 8 Ω Topologie der Endstufe Class D, Fixed Frequency Signal-Rausch-Abstand Verstärker A-gewichtet, Analogeingang 115 dB A-gewichtet, digitaler Eingang 118 dB...
- Seite 32 IPX Series DSP Multichannel Networking Power de | Technische Daten Amplifier Testsignal für max. Ausgangsleistung gemäß IHF-A-202 (Dynamic-Headroom, Burst 1 kHz/20 ms an/480 ms aus/geringer Pegel ‑20 dB). 2018.04 | 01 | F.01U.330.705 Installation manual Bosch Security Systems, Inc.
-
Seite 33: Ipx5:4, Ipx10:4, Ipx10:8 Und Ipx20:4
IPX Series DSP Multichannel Networking Power Technische Daten | de Amplifier IPX5:4, IPX10:4, IPX10:8 und IPX20:4 DIGITALE SIGNALVERARBEITUNG Abtastrate 48 kHz/96 kHz, OMNEO‑/Dante-synchronisiert Signalverzögerung/Latenzzeit 0,70 ms/0,53 ms Analogeingang zu Lautsprecherausgang, 48 kHz/96 kHz Latenzzeit Dante-Netzwerk typ. 1,00 ms Signalverarbeitung Benutzer-EQ 12 Filter pro Kanal, wählbar als PEQ, Lo-Shelv, Hi-Shelv, Lo-ShelvQ, Hi- ShelvQ, Hi-Pass, Lo-Pass und Notch;... -
Seite 34: Netzbetrieb & Resultierende Temperatur
IPX Series DSP Multichannel Networking Power de | Technische Daten Amplifier GPIO-Steuerschnittstelle 1x 8-poliger Euroblock-Anschluss, Stecker Anschlüsse und Betriebsmodi 3x GPIO, umschaltbar Analogeingang/Digitaler Eingang/Digital Ausgang Bereich für Analogeingang 0 V bis +13 V, 40 kΩ Eingangswiderstand Grenzwerte für digitalen Eingang EIN: < 1,5 V AUS: > 2,0 V, interne Leitung (10 kΩ) Digitale Ausgänge... -
Seite 35: Blockschaltbild
IPX Series DSP Multichannel Networking Power Technische Daten | de Amplifier Blockschaltbild Abbildung 8.1: Blockschaltbild: IPX Bosch Security Systems, Inc. Installation manual 2018.04 | 01 | F.01U.330.705... -
Seite 36: Abmessungen
IPX Series DSP Multichannel Networking Power de | Technische Daten Amplifier Abmessungen Abbildung 8.2: Abmessungen: IPX 2018.04 | 01 | F.01U.330.705 Installation manual Bosch Security Systems, Inc. -
Seite 37: Zubehör
IPX Series DSP Multichannel Networking Power Zubehör | de Amplifier Zubehör Das folgende Zubehör ist für IPX Verstärker erhältlich: Beschreibung PD32-EU Power-Distro 3x 32A, 230V, CEE 32A PD30-US Power-Distro 3x 30A, 208V, NEMA L21-30 PCO32A30-US Netzkabel, powerCON32/NEMA L6‑30 PCO32A16-EU Netzkabel, powerCON32/CEE7/7 PCO32A16-UK... - Seite 40 Bosch Security Systems, Inc. 130 Perinton Parkway Fairport, NY 14450 www.dynacord.com © Bosch Security Systems, Inc., 2018...
