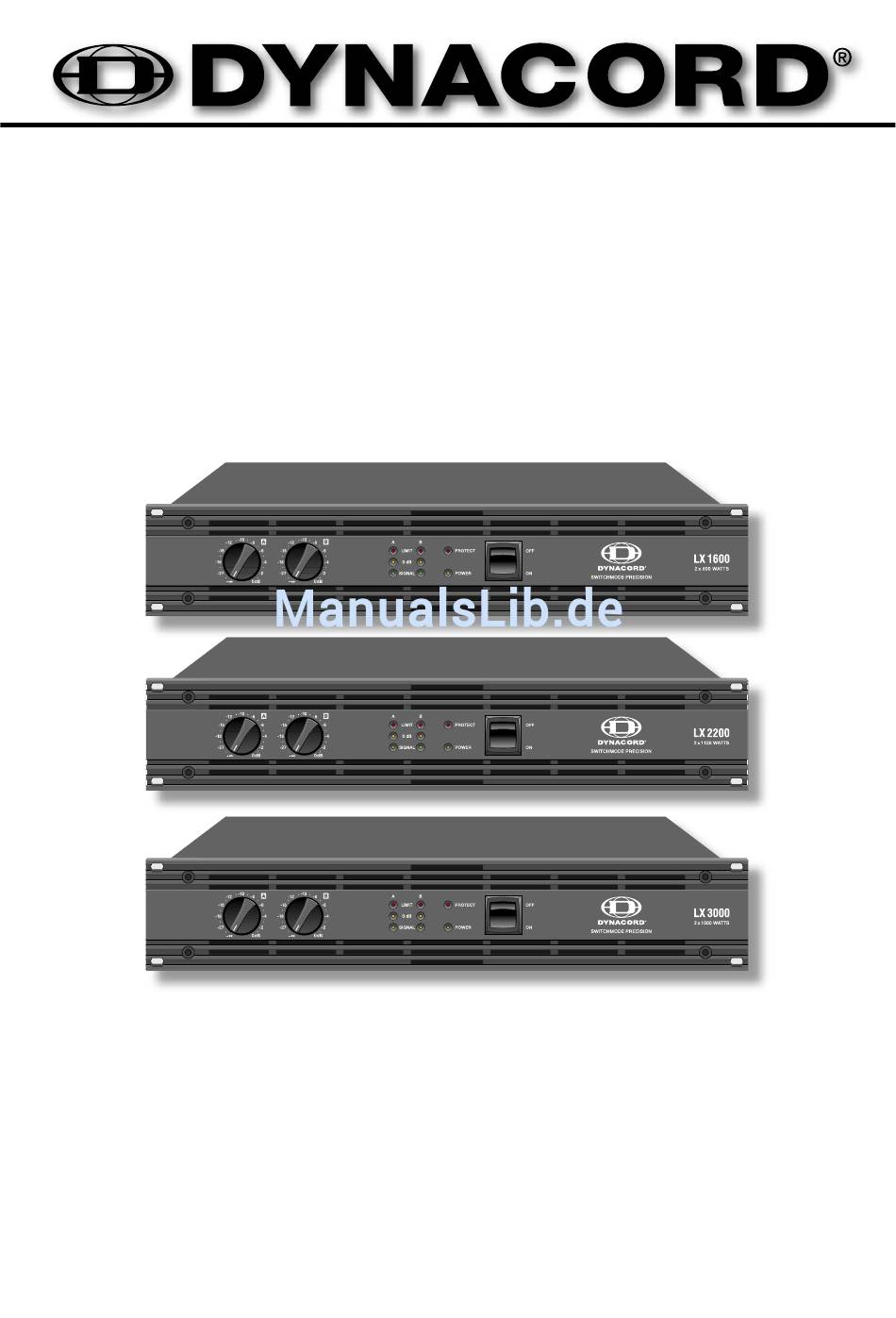

- Seite 1 OWNER‘S MANUAL BEDIENUNGSANLEITUNG MODE D‘EMPLOI LX1600 LX2200 LX3000 SWITCHMODE PRECISION...
- Seite 11 BEDIENUNGSANLEITUNG LX1600 LX2200 LX3000 SWITCHMODE PRECISION...
- Seite 12 INHALT WICHTIGE SICHERHEITSHINWEISE ....... WICHTIGE SERVICEHINWEISE ....... BESCHREIBUNG ....... AUSPACKEN & GARANTIE ....... INSTALLATIONSHINWEISE ....... FRONTSEITE ....... RÜCKSEITE ....... INPUT A / INPUT B ....... PARALLEL ....... ENDSTUFENAUSGÄNGE ....... BRIDGED MODE ....... GROUND-LIFT SCHALTER ....... NETZEINGANG ....... NETZBETRIEB & WÄRMEENTWICKLUNG .......
-
Seite 13: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Drei- ecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehör- enden Literatur aufmerksam machen. -
Seite 14: Beschreibung
BESCHREIBUNG Herzlichen Glückwunsch! Sie haben sich mit einer Endstufe der LX-Serie von DYNACORD für ein Gerät modernster Technologie entschieden. Die Endstufen der LX-Serie vereinen überragende Audio-Performance mit höchster Zuverlässigkeit und Betriebssicherheit. Die Übertragungseigenschaften der LX-Serie sind hervorragend. Durch eine völlig neu entwickel- te Schaltnetzteiltechnologie und die konsequente Anwendung der Class H Technik wird ein großer... -
Seite 15: Auspacken & Garantie
BESCHREIBUNG AUSPACKEN & GARANTIE Öffnen Sie die Verpackung und entnehmen Sie die Endstufe. Zusätzlich zu dieser Bedienungsanleitung liegen dem Gerät ein Netzkabel, und die Garantiekarte bei. Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf. INSTALLATIONSHINWEISE Generell sind die Endstufen so aufzustellen oder zu montieren, dass die Luftzufuhr an der Frontseite und die Entlüftung an der Geräterückseite nicht behindert wird. -
Seite 16: Frontseite
FRONTSEITE Mit dem POWER Schalter auf der Frontblende wird das Gerät eingeschaltet. Eine Softstart- Schaltung vermeidet dabei Einschaltstromspitzen auf der Netzleitung. Dadurch wird verhindert, dass der Leitungsschutzschalter des Stromnetzes beim Einschalten der Endstufe anspricht. Die Lautsprecher werden über die Ausgangsrelais um ca. 3 Sekunden verzögert zugeschaltet, wodurch etwaige Einschaltgeräusche effektiv unterdrückt werden, die ansonsten in den Lautsprechern hörbar wären. -
Seite 17: Rückseite
RÜCKSEITE INPUT A / INPUT B Die Eingänge INPUT A & INPUT B sind elektronisch symmetrisch mit einer Eingangsempfindlichkeit von +4.7dBu /1.33V (LX1600), +5.8dBu /1.51V (LX2200), +7.0dBu /1.74V (LX3000), für den direkten Betrieb mit Mischpulten, Signalprozessoren usw. ausgelegt. Die XLR-Ausgangsbuchsen OUTPUT A & OUTPUT B sind zum „Durchschleifen“... -
Seite 18: Endstufenausgänge
Sicherheitsanforderungen gerecht erlaubt Verwendung Hochleistungslautsp recherkabeln von bis zu 4 x 2,5mm Querschnitt. DYNACORD Zubehörprogramm finden Einzelstecker und Kupplungen sowie Hochleistungs- lautsprecherkabel. Die BRIDGED OUT Buchse für den Brückenbetrieb ist mit einem Kunststoffdeckel geschlossen, um Anschlußfehler zu vermeiden. Entfernen Sie den Deckel nur, wenn Sie die Endstufe tatsächlich im Brückenbetrieb verwenden... -
Seite 19: Netzbetrieb & Wärmeentwicklung
Massnahmen abgeleitet werden. Zur Berechnung der Wärmeverhältnisse im Rack/ Schrank bzw. zur Dimensionierung eventuell benötigter Abluftmassnahmen kann die nachfolgende Ta- belle benutzt werden. Die Spalte P d zeigt die Verlustleistung bei verschiedenen Betriebszuständen. Die Spalte BTU/hr zeigt die abgegebene Wärmemenge je Stunde. LX1600 BTU/hr mains mains mains idle Max. - Seite 20 NETZBETRIEB & WÄRMEENTWICKLUNG LX3000 BTU/hr mains mains mains idle Max. Output Power @ 8Ω 15.7 2500 2 x 900 2388 Max. Output Power @ 4Ω 26.0 4400 2 x 1500 1400 4777 1/3 Max. Output Power @ 4Ω 14.7 2320 2 x 500 1320 4504...
- Seite 21 MODE D‘EMPLOI LX1600 LX2200 LX3000 SWITCHMODE PRECISION...
-
Seite 32: Block Diagram
BLOCK DIAGRAM... -
Seite 33: Dimensions
DIMENSIONS / ABMESSUNGEN Abmessungen / Dimensions (in mm) - Seite 34 NOTES...
