59
Swash Guide Assembly
Pos.
Description
1
2
Parts from Step 56
3
Servo Spacer 1mm

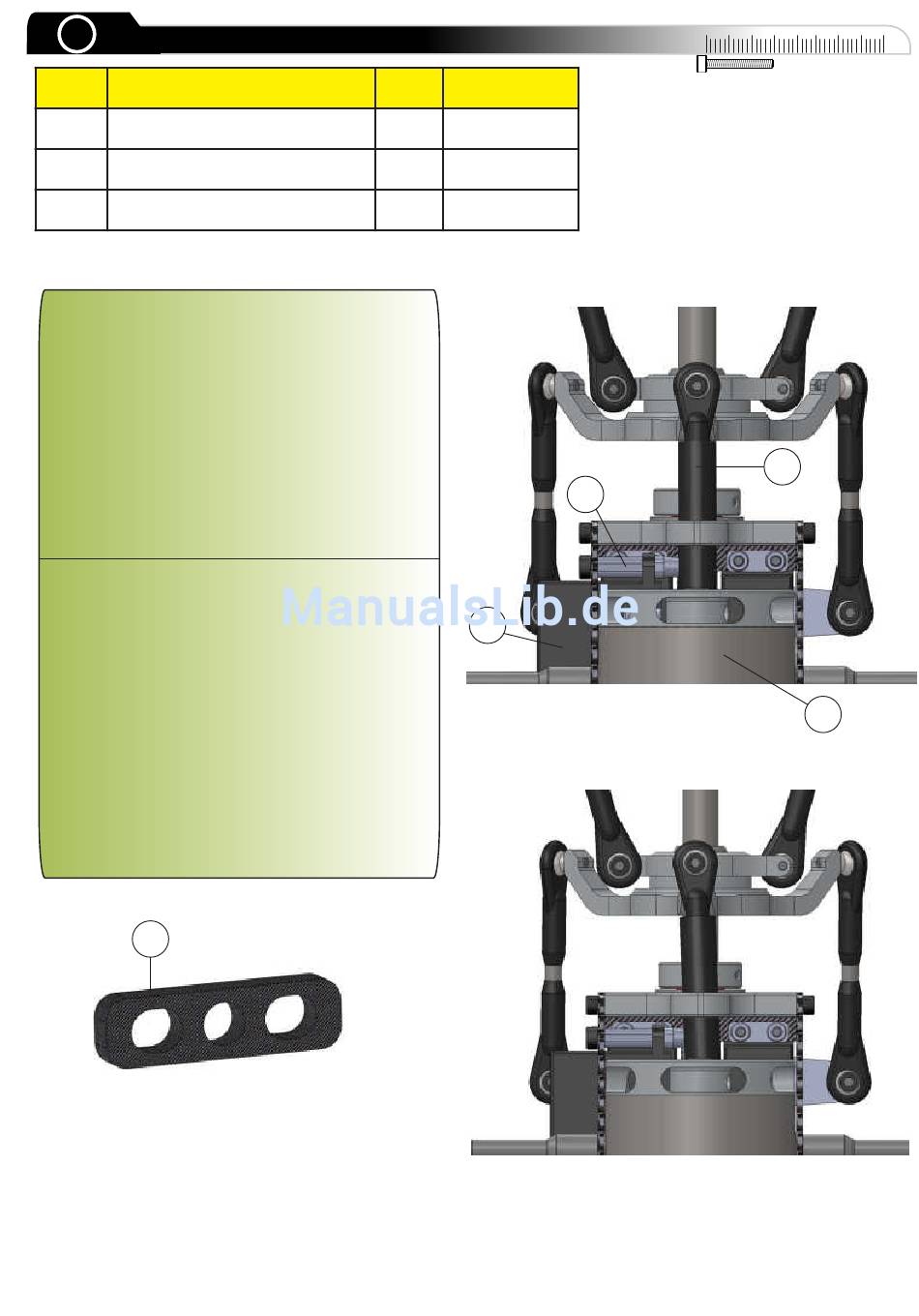

In this step, the swash guide from step 56 will be
attached to the helicopter.
absolutely straight (picture 1).
scenario as in picture 2, you may need to underlay
the servo spacers (4) with two 1mm thick servo
spacers (3) and/or sand it shorter in lenght. The servo
spacer (3) are mounted between the servo spacer (4)
and the servo or the frame. Unfortunately, there are
no standard servo dimensions and no standard
servo arms. The work in this step is a little tedious,
but should be done very carefully. It might be easier
for work, if you remove the whole motor unit (5) again.
Please use a link sizer to make sure all ball links
are running smooth.
In diesem Schritt wird die Taumelscheibenführung
aus Schritt 56 montiert.
Diese sollte absolut
geradlinig laufen (Bild1).
wie im Bild 2 vorfinden, so müssen Sie das Servo
entweder unterlegen oder den Servospacer (4) etwas
abschleifen. Zum Unterlegen liegen zwei 1.5mm
starken Servospacer (3) bei. Diese werden zwischen
den Servospacer (4) und dem Servo oder dem
Chassis montiert. Leider gibt es keine genormten
Servoabmessungen und keine einheitlichen
Servoarme. Die Arbeit an diesem Schritt ist etwas
mühselig, sollte aber dennoch sorgfältig erledigt
werden. Entfernt man die Motoreinheit (5) ist ein
einfacheres Arbeiten möglich.
Reibahle, sollten die Kugelpfannen schwergängig
sein.
3
1
1
2
The guide should run
Should you find a
Sollten Sie ein Szenario
Benutzen Sie eine
1
1
10-1006
4
1
1
0
10
20
2
Picture 1
5
Bild 1
Picture 2
Bild 2
30
40
