1
30
Side Frame Right
Pos.
Description
1
Canopy Standoff
2
Side Frame Right
3
Cap Socket Bolt M2x6
4
Ring 2.2x5x0.3
5
Servo Spacer 1.5x15mm
6
Cap Socket Bolt M2.5x10
7
Nylon Lock Nut M2.5
8
Rudder Servo 15mm

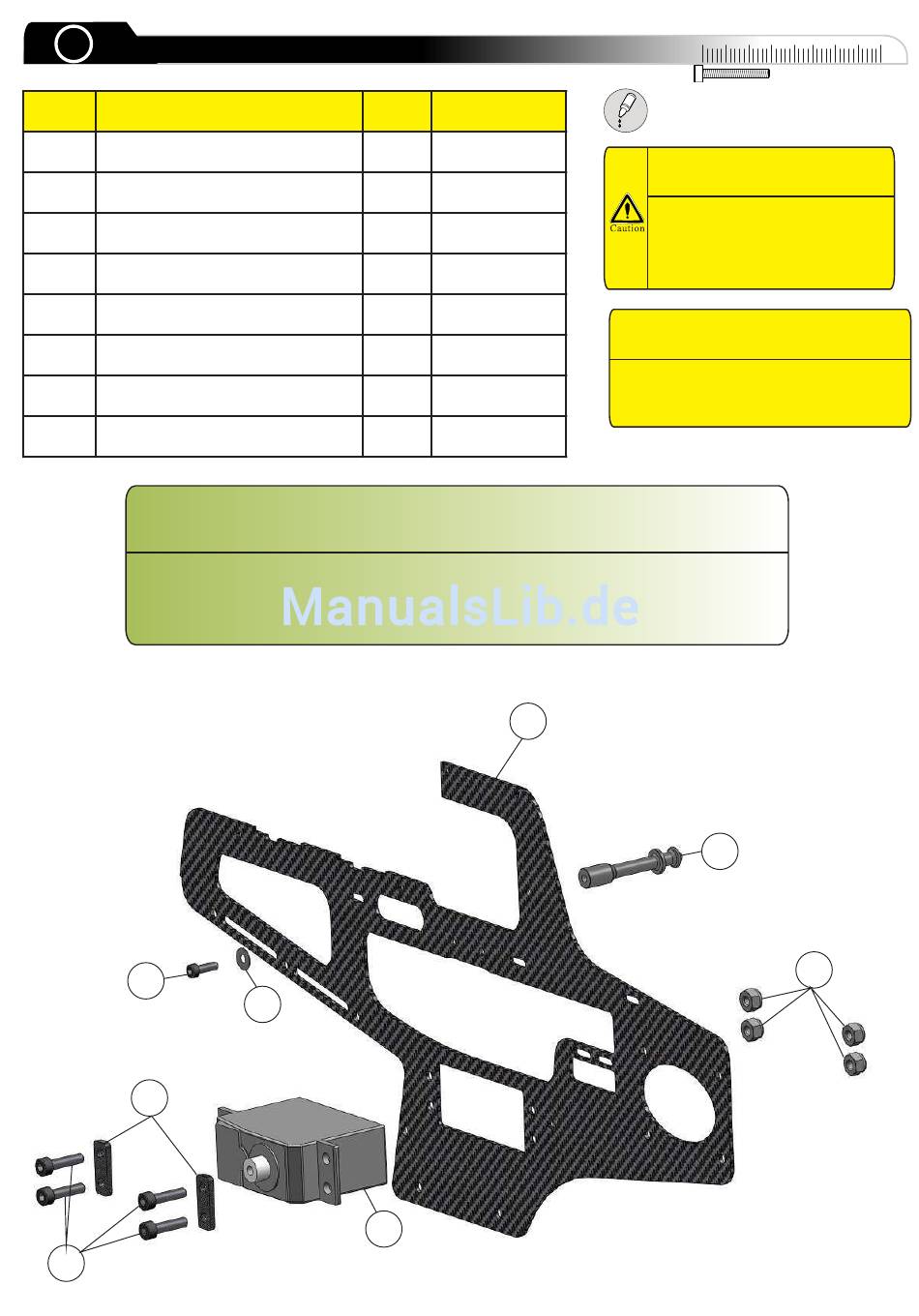

Mount the canopy standoff (1) with the bolt (3) and the washer (4) to the right side frame
(2). If you are using a 15mm rudder servo, install it with the bolts (5) and the servo spacers
(6) from the inside to the right side frame. Use nylon lock nuts (7) on the outside to lock it.
Befestigen Sie den Haubenhalter (1) mit der Schraube (3) und der U-Scheibe (4) an der
rechten Chassishälfte (2). Wird ein 15mm Heckservo verwendet, wird dieses mit den
Schrauben (5) und den Halteplättchen (6) von innen am Chassis montiert und mit den
Stoppmuttern (7) von außen gehalten.
3
5
6
Qty.
1
1
1
1
2
4
4
1
4
8
Part number
10-0022
10-1009
80-0206
82-2205
10-1010
rear), is the one for 15mm rudder servo.
80-2510
Die rechte Chassishälfte (von hinten
betrachtet), erkennen Sie an der 15mm
91-0025
Heckservoaufnahme.
optional
2
0
10
20
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
The right side frame (seen from the
1
30
40
7
