Main Blade Grips (2x)
Pos.
Description
1
Main Grip Center
2
Main Grip Plate
3
Botton Head M2.5x5
4
Bearing 6x12x4
5
Thrust Bearing 6x12x4.5
6
Ring 6.2x10x0.5
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Apply Grease Here
Hier bitte Fett auftragen
Smaller ID (Out)
Kleiner Innen-
durchmesser
(außen)
4
Qty.
2
4
16
4
2
2
Larger ID (In)
Großer Innen-
durchmesser
(innen)
2
6
5
Part number
10-0001
10-1000
79-2505
60-6124
63-61245
82-6215
0
10
20

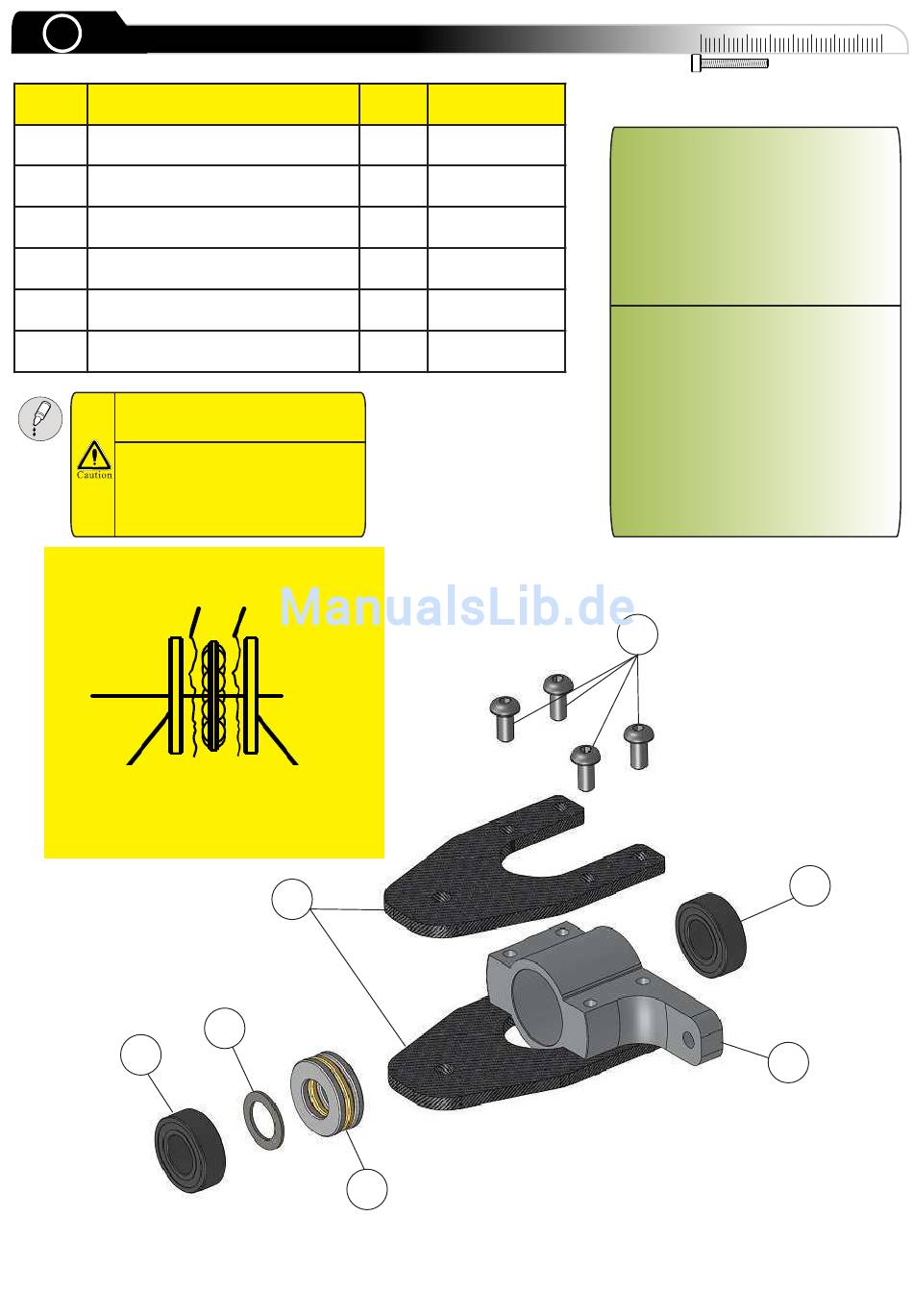

Use bearing grease on the thrust
bearing (5). Press the bearings in the
shown order into the maingrip center
(1). The thrust bearing ring with the
larger inner diameter must face to the
inside.
Mount the main grip plates (2) and
tighten the bolts (3) in a cross pattern.
Fetten Sie das Drucklager (5) mit
Kugellagerfett. Pressen Sie die Lager
in der gezeigten Reihenfolge in das
Blatthalter-Zentralstück (1) ein, der
Drucklagerring mit dem größeren
Innendurchmesser muss nach innen.
Montieren Sie nun die Blatthalter-
Plättchen (2) und ziehen sie die 4
Schrauben (3) über Kreuz an.
3
2X
1
30
40
4
