Swash Guide
Pos.
Description
1
Ball link M3
2
Setscrew M3x15
3
Swash Guide
Preassembled by factory.
Bereits vormontiert.

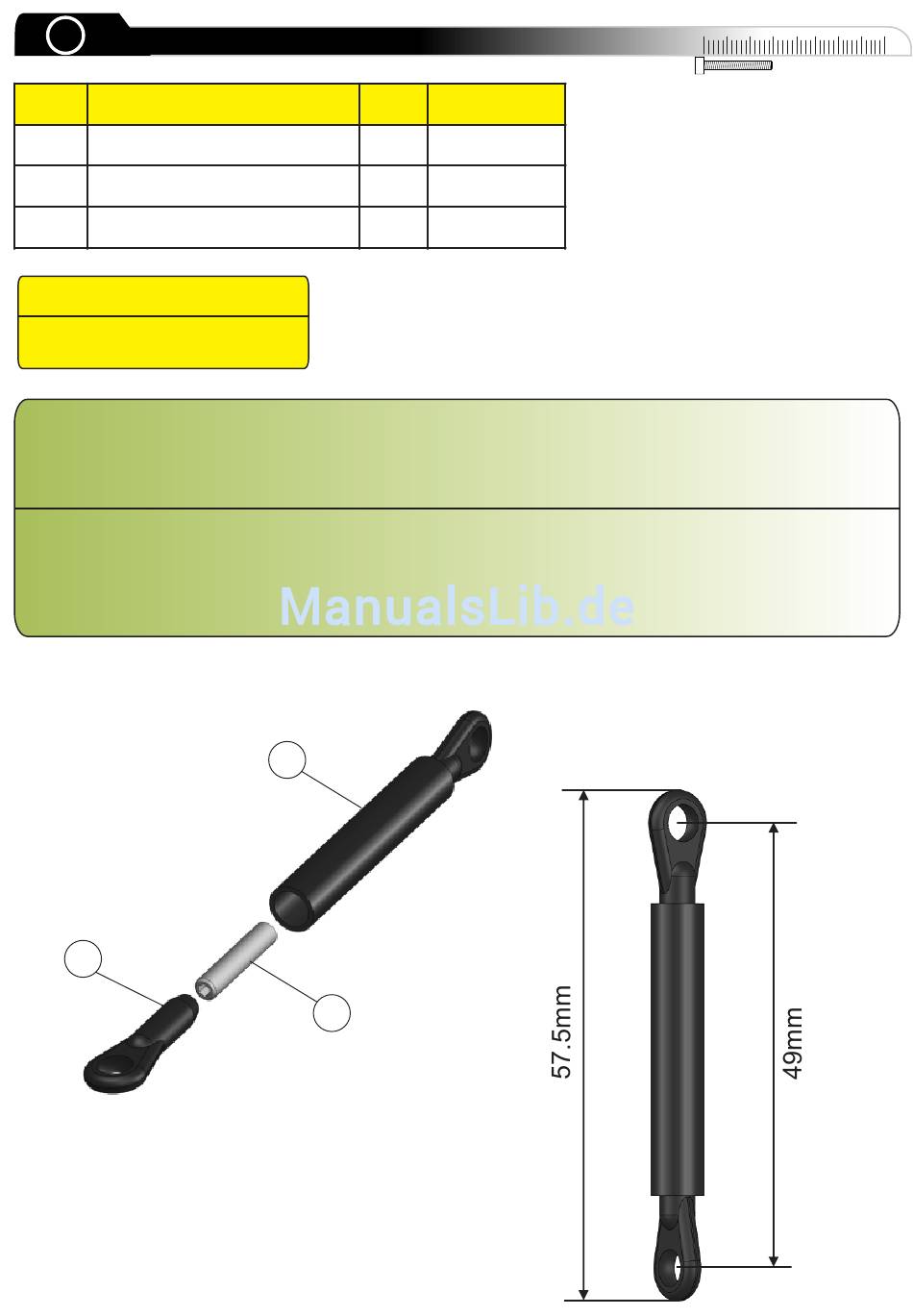

Screw the setscrews (2) completely into the delrin swash guide (3). Turn the ball links (1) on both sides and make sure
they are both about the same way in. The distance between the centers of the ball link holes should be about 49mm,
thats an overall length of 57.5mm.
adjustement later.
Now turn one of the bal links out by a quarter turn. The ball links are in a 90° angle to each other. Do
not use a plier to hold the ball links, it could damage them.
Schrauben Sie die Gewindebolzen (2) komplett in die Delrin Taumelscheibenführung (3). Drehen Sie nun die
Kugelpfannen (1) auf beiden Seiten etwa gleich weit auf die Gewindebolzen. Der Abstand von Kugelmitte zu Kugelmitte
sollte 49mm betragen, was einer Gesamtlänge von 57,5mm entspricht.
Anhaltspunkt sein, je nach verwendeten Servos muss die Länge eventuell angepasst werden.
eine der beiden Kugelpfannen um eine viertel Umdrehung heraus. Beide Kugelpfannen stehen zueinander im 90°
Winkel. Verwenden Sie keine Zange um die Kugelpfannen festzuhalten, sie könnte die Kugelpfannen beschädigen.
1
Qty.
Part number
2
2
1
The lengthts can differ depending on the used servos and need some
3
2
02-0709S
81-0315
10-2008
Die Längenangabe kann hier nur ein
0
10
30
20
Drehen sie nun
40
