1
15
Tail Rotor 1
Pos.
Description
1
Parts from Step 9
2
Parts from Step 13
3
Parts from Step 14

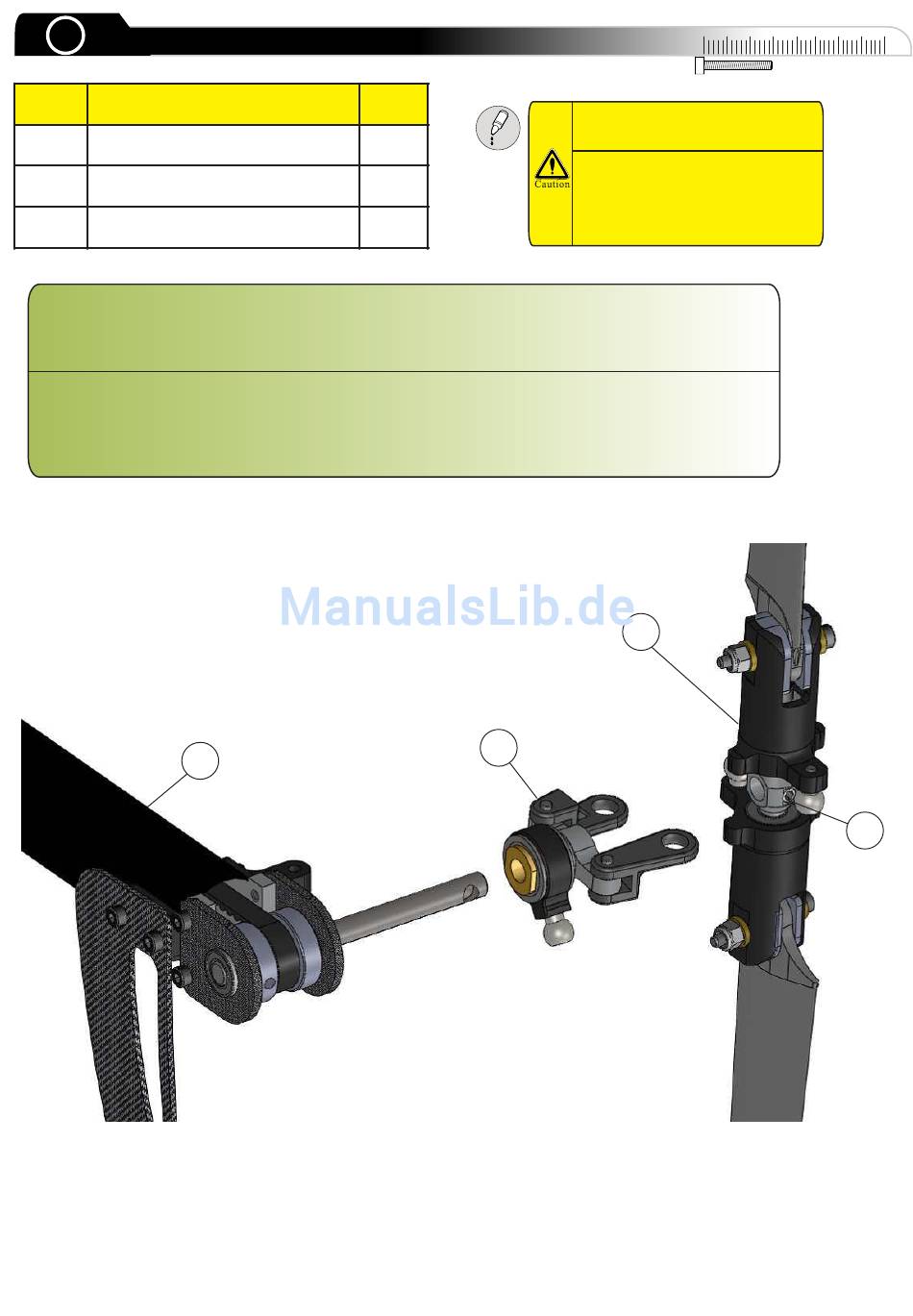

Push the tail pitch slider (1) onto the tail rotor shaft of the tail unit (3) assembled in step 14. Now push
the tail rotor (2) onto the tail rotor shaft and secure it with the setscrew (4). The setscrew must grip in
the hole in the tail rotor shaft.
clip the ball links of the pitch slider (1) to the blade grips.
Schieben Sie die Hecksteuerbrücke (1) auf die Heckrotorwelle der bereits montierten Heckeinheit (3).
Schieben Sie nun den Heckrotor (2) auf die Heckrotorwelle und sichern Sie den Heckrotor mit der
Madenschraube (4) welche in das Loch in der Heckrotorwelle greifen muss.
beim anziehen, zu viel Kraftaufwand beschädigt die Madenschraube.
Kugelpfannen auf die Kugeln der Blatthalter geklipst.
Qty.
Do not overtighten the setscrew, to much force will damage it.
3
1
1
1
1
0
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
Now
Seien Sie vorsichtig
Nun werden die
2
10
30
20
40
4
