1
29

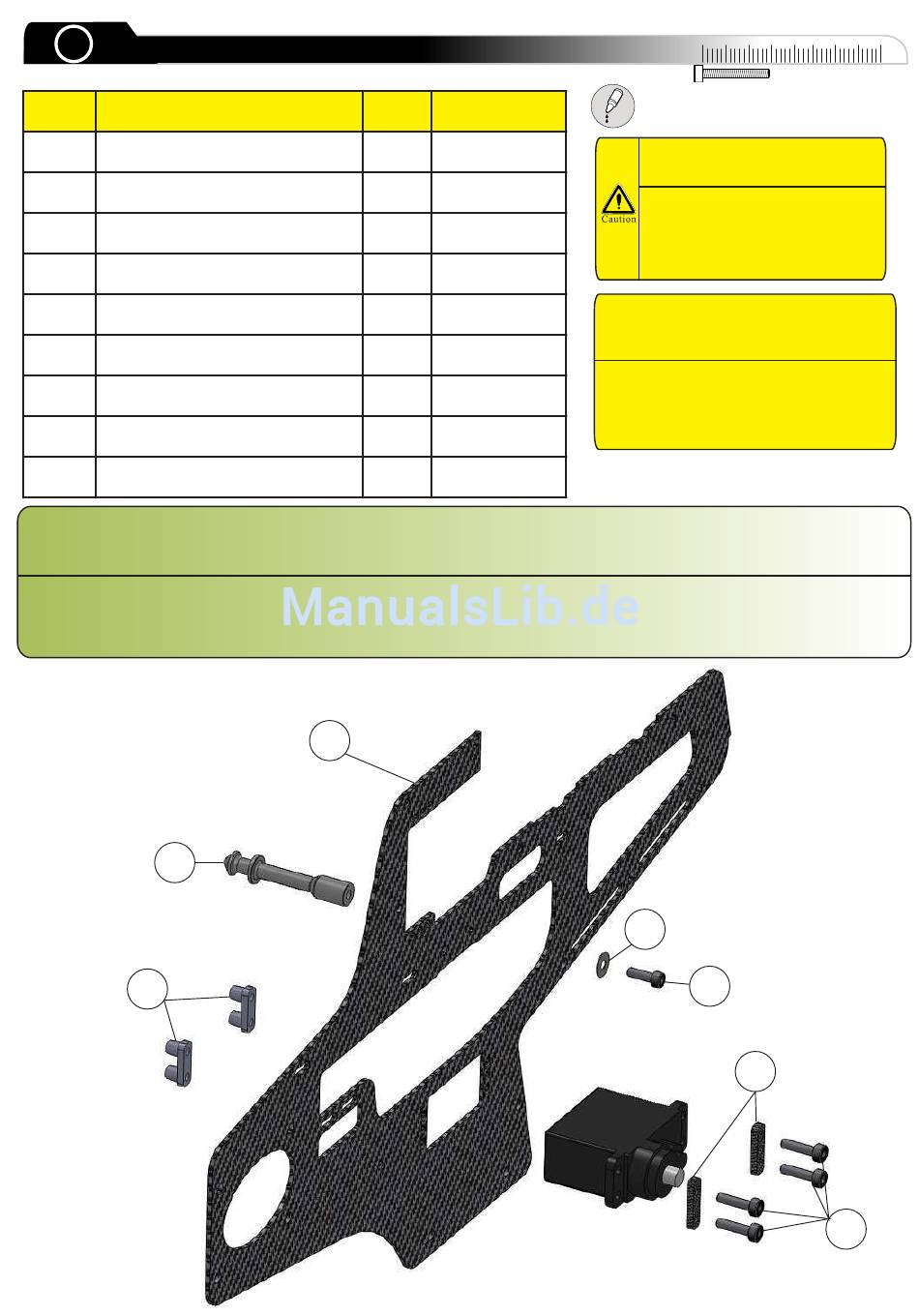

Side Frame Left 1
Pos.
Description
1
Canopy Standoff
2
Side Frame Left
3
Cap Socket Bolt M2x6
4
Ring 2x5x0.2
5
Cap Socket Bolt M2x8
6
Servo Spacer 1mm
7
Servo Nut 6mm
8
Servo Nut 7mm
9
Rudder Servo 12mm
Mount the canopy standoff (1) with the bolt (3) and the washer (4) to the left side frame (2). If you are using a 15mm
(mini) rudder servo, continue with Step 30. If a 12mm (micro) rudder servo is used, install it with the bolts (5) and the servo
spacers (6) from the inside to the left side frame. Use the servo nuts (7) or (8) to lock it.
Befestigen Sie den Haubenhalter (1) mit der Schraube (3) und der U-Scheibe (4) an der linken Chassishälfte (2). Soll ein
15mm Heckservo verwendet werden, fahren Sie mit Step 30 fort. Bei Verwendung eines 12mm Heckservos, wird dieses mit
den Schrauben (5) und den Halteplättchen (6) von innen am Chassis montiert und mit den Servomuttern (7) oder (8) von
außen gehalten.
1
7/8
Qty.
Part number
1
10-0022
1
10-1008
1
80-0206
1
82-2205
4
80-0208
2
10-1006
2
10-2005
2
10-2009
1
optional
2
0
10
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
The left side frame (seen from the rear),
is the one for 12mm rudder servo and
the holes for the elevator servo.
Die linke Chassishälfte (von hinten
betrachtet), erkennen Sie an der 12mm
Heckservoaufnahme und den
Bohrungen für das Nickservo.
4
3
6
30
20
40
5
