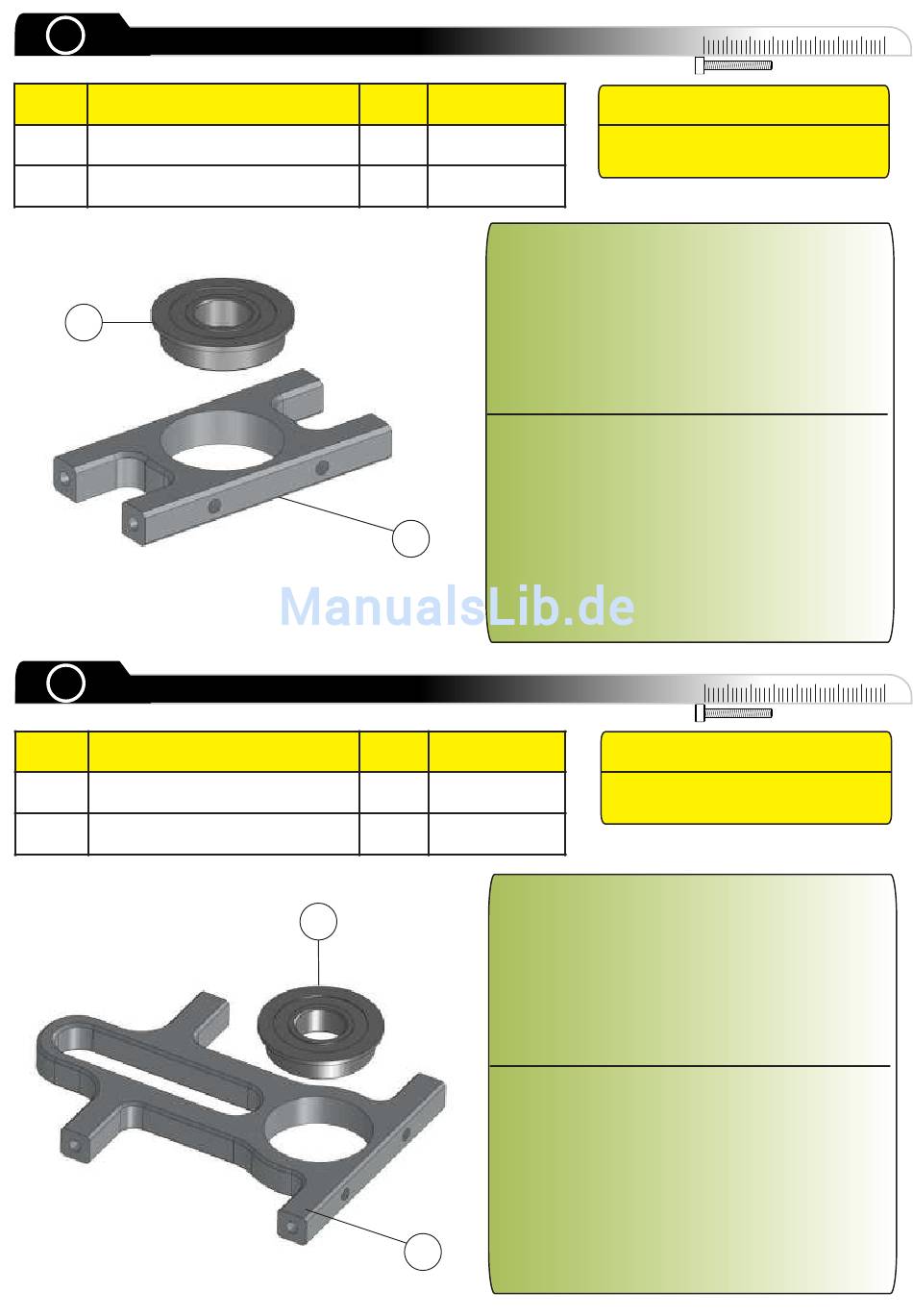

Compass Model WARP 360 Handbuch Seite 27

1
18
Lower Bearing Block
Pos. Description
1 Lower Bearing Block
2 Flanged Bearing 6x13x3
2
1
19
Upper Bearing Block
Pos. Description
1 Upper Bearing Block
2 Flanged Bearing 6x13x3
Qty. Part number
1 10-0014
1 61-6135
1
Qty. Part number
1 10-0015
1 61-6135
2
1
Preassembled by factory.
Bereits vormontiert.
To change the flanged bearing you should
heat up the bearing block with a heat gun
and then remove the bearing with even
pressure. For reassembeling it is helpful to
heat up the bearing block again and cool
down (refrigerator) the bearing. Make sure
not to tilt the bearing.
touch the bearing block all around.
Zum wechseln der Bundkugellager sollten
sie das Bauteil mit einem Heißluftföhn
erwärmen und anschließend das Lager mit
sanften Schlägen entfernen. Bei der
erneuten Montage kann das erwärmen der
Lagerplatte, sowie ein kühlen
(Gefrierschrank) der Lager sehr hilfreich
sein. Achten Sie darauf nichts zu
verkanten. Der Bund muss rundum
Preassembled by factory.
Bereits vormontiert.
To change the flanged bearing you should
heat up the bearing block with a heat gun
and then remove the bearing with even
pressure. For reassembeling it is helpful to
heat up the bearing block again and cool
down (refrigerator) the bearing. Make sure
not to tilt the bearing.
touch the bearing block all around.
Zum wechseln der Bundkugellager sollten
sie das Bauteil mit einem Heißluftföhn
erwärmen und anschließend das Lager mit
sanften Schlägen entfernen. Bei der
erneuten Montage kann das erwärmen der
Lagerplatte, sowie ein kühlen
(Gefrierschrank) der Lager sehr hilfreich
sein. Achten Sie darauf nichts zu verkanten.
Der Bund muss rundum anliegen.
