1
46

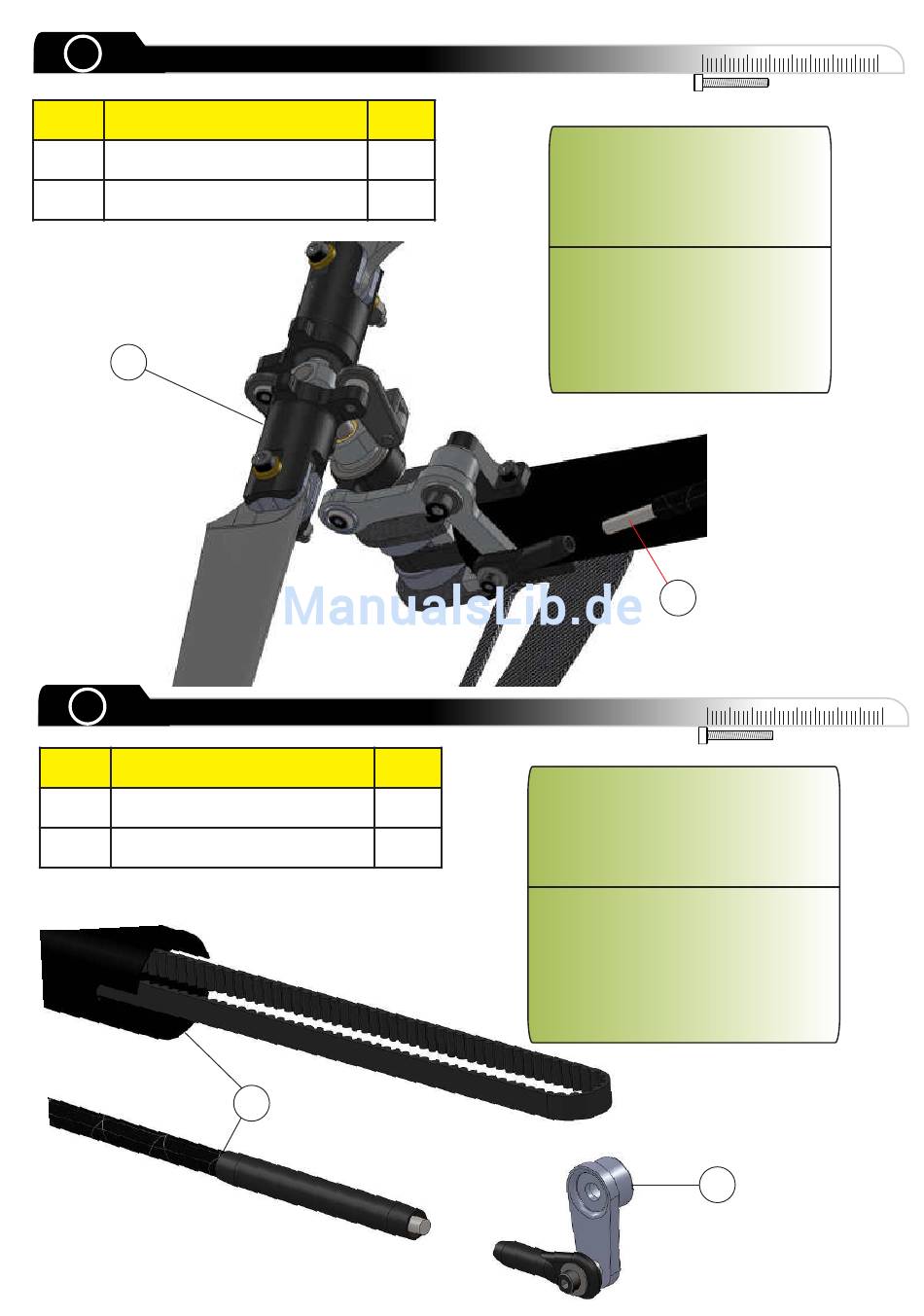

Tail Control Rod Assembly 1
Pos.
Description
1
Parts from Step 16
2
Parts from Step 24
1
1
47
Tail Control Rod Assembly 2
Pos.
Description
1
Parts from Step 46
2
Parts from Step 22
Qty.
1
1
Qty.
1
1
1
0
Screw the tail control rod (2) into the
ball link of the tail control arm (1). The
distance between the CF rod and the
ball link should be about 2mm. Now
slide the delrin tail rod support over
the ball link.
Drehen Sie das Heckanlenkgestänge
(2) in die Kugelpfanne der
Heckanlenkung (1). Ein Spalt von
etwa 2mm zwischen CFK und Pfanne
sollte noch zu sehen sein. Schieben
Sie nun die Kunststoffkappe über die
Kugelpfanne.
2
0
Screw the ball link on the tail servo arm
(2) onto the threaded rod in the tail control
rod (1). The distance between the CF Rod
and the ball link should be about 2mm.
Now slide the delrin tail rod support over
the ball link.
Drehen Sie die Kugelpfanne des
Heckservoarms (2) auf die
Gewindestange der Heckanlenkstange
(1). Ein Spalt von etwa 2mm zwischen
CFK und Pfanne sollte noch zu sehen
sein. Schieben Sie nun die
Kunststoffkappe über die Pfanne.
10
20
30
40
10
30
20
40
2
