Tail Case 3
Pos.
Description
1
Tail Boom 400mm
2
Tail Belt 40 S2M 1062 NG
3
Cap Head Bolt M2x6
4
Tail Arm Holder CNC
5
Tail Fin
6
Parts from Step 8
7
Tail Fin Spacer

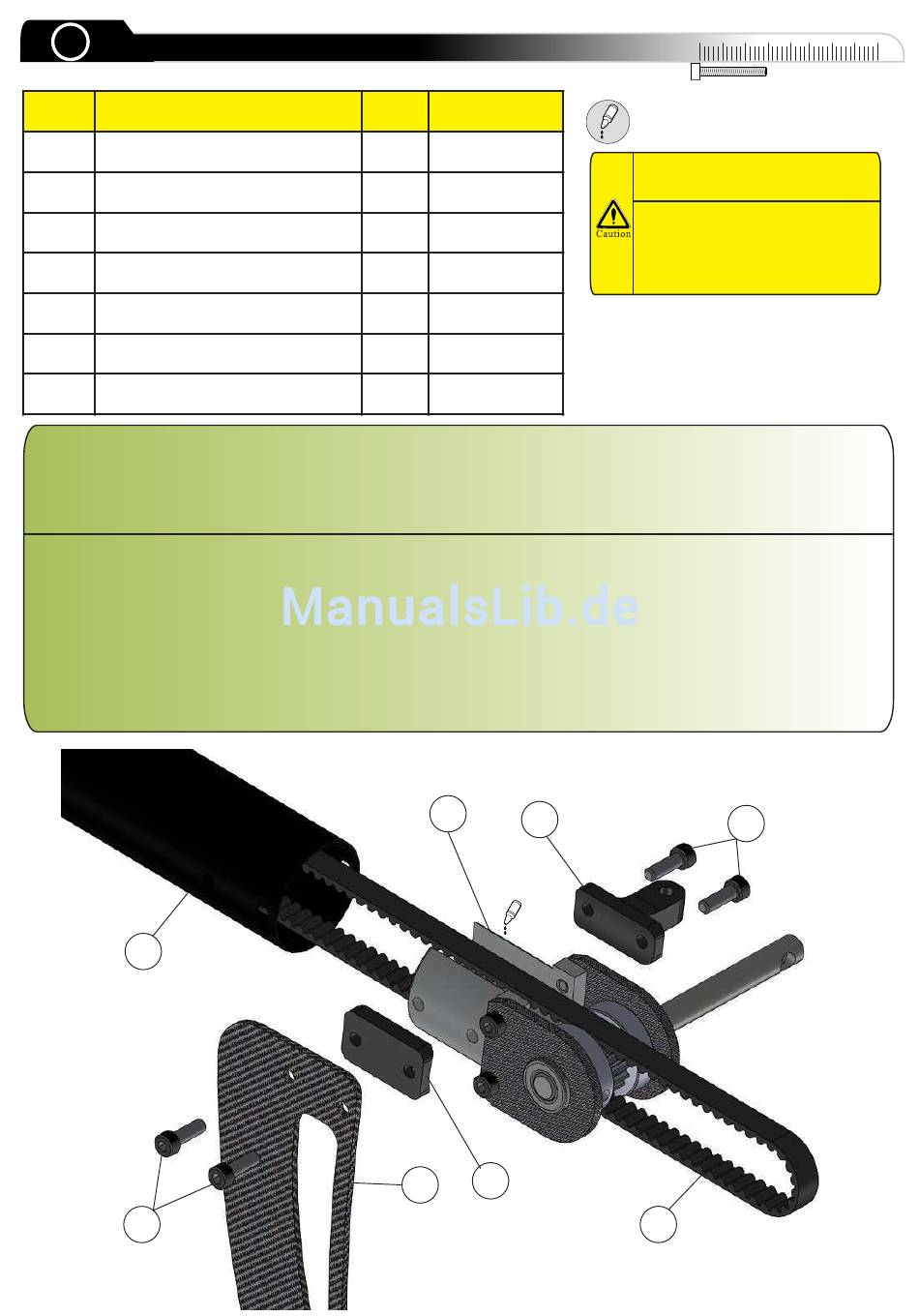

Pull the tail belt (2) through the tail boom (1). Be careful and do not bend the belt too much. Loop the tail belt around
the tail pulley and tail case (6) assembled in step 8.
and push it into the tail
Mount the tail fin (5) the tail fin spacer (7) and the tail arm holder (4) with the bolts (3) through the holes in the tail boom.
Ziehen Sie den Heckriemen (2) durch das Heckrohr (1) und legen Sie anschließend den Riemen um das
Heckriemenrad im bereits montierten Heckgehäuse (6). Achten Sie dabei darauf, dass der Riemen nicht zu sehr
geknickt wird, da dies Schäden verursachen kann.
Heckgehäuses auf und schieben sie es nun in das Heckrohr ein.
Die Löcher von Heckrohr und Heckgehäuse müssen Deckungsgleich sein.
Montieren Sie nun die Heckfinne (5), die Heckfinnen-Unterlage (7) und die Heckanlenkarm-Halterung (4) mit den
Schrauben (3) durch die Löcher des Heckrohrs und ziehen sie diese sorgfältig an.
1
3
Qty.
boom. The holes in the tail boom and in the tail case holder must be congruent.
Part number
1
10-0008
1
98-1062
4
80-0206
1
10-2001a
1
10-1003
1
1
10-2012
Add some threadlock on the round part of the tail case-center
Tragen Sie etwas Schraubensicherung auf das runde Teil des
6
4
7
5
0
10
20
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
