1
41

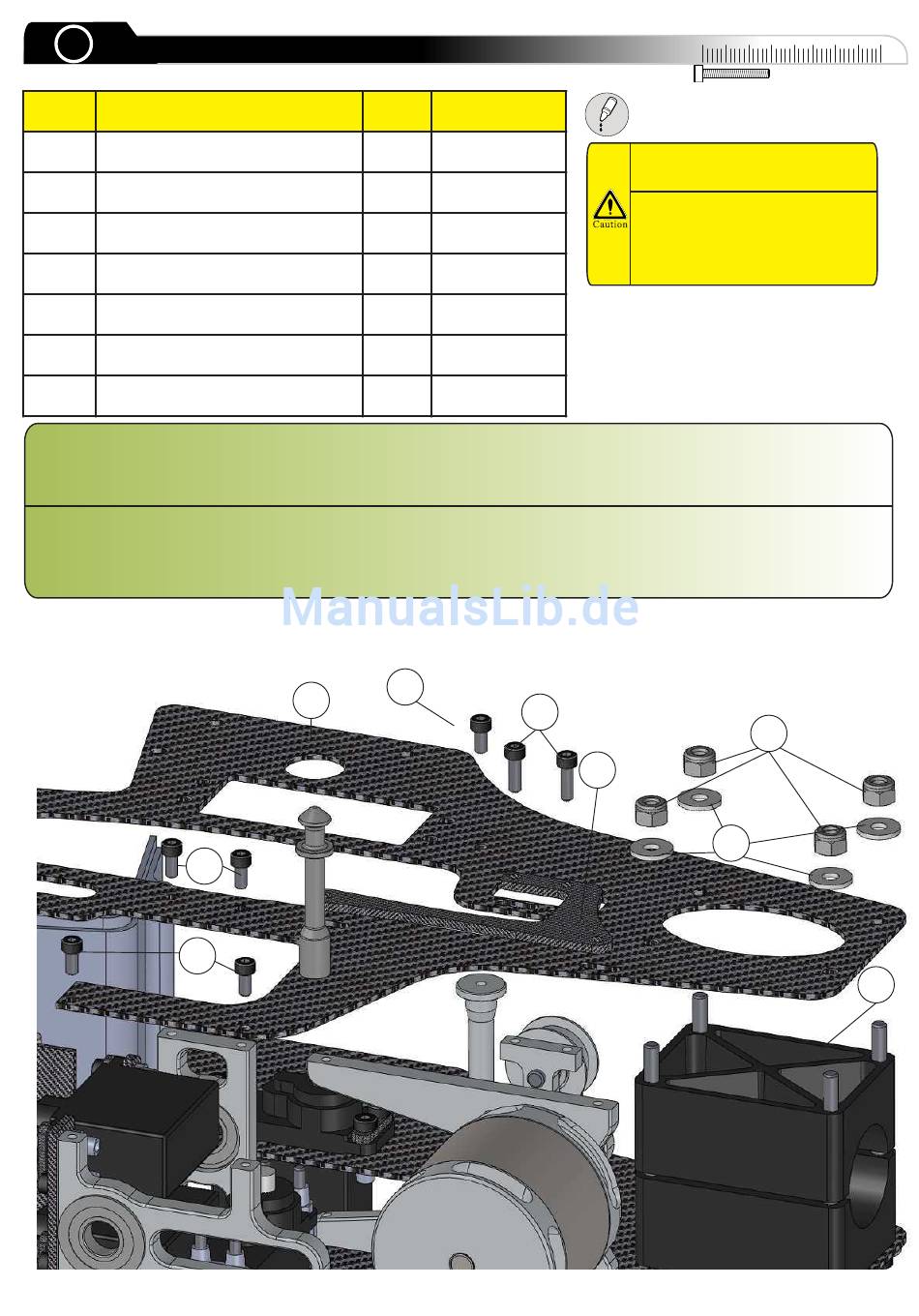

Side Frame Left to Right 1
Pos.
Description
1
Cap Socket Bolt M2x6
2
Washer 2.7x7x.08
3
Nylon Lock Nut M2.5
4
Parts from Step 40
5
Parts from Step 30
6
Cap Socket Bolt M2x8
7
Special Washer
First, insert the bolts of the tail boom holder into the right side frame (5). Screw the lock nuts (3) with the washers (2)
just temporary on these bolts. Connect the right side frame with the bolts (1) to the upper and lower bearing blocks.
Tighten these four bolts equally in a cross pattern. Now connect the belt tensioner with the bolts (6) and the special
washer (7) to the right side frame.
Stecken Sie zuerst die rechte Chassishälfte (5) auf die Schrauben des Heckrohrhalters. Schrauben Sie die
Stoppmuttern (3) mit den U-Scheiben (2) nur leicht auf die Schrauben. Befestigen Sie nun die Chassishälfte mit den
Schrauben (1) am oberen und unteren Lagerbock. Ziehen Sie diese vier Schrauben über Kreuz gleichmäßig an.
Verbinden Sie nun die Chassishälfte mit den Schrauben (6) und der spezial Unterlage (7) mit dem Riemenspanner.
1
1
Qty.
Part number
5
80-0206
4
82-2578
4
91-0025
1
1
2
80-0208
1
10-1016
1
5
0
Use medium threadlock on all
screws going into metal parts.
Verwenden Sie auf allen
Schrauben die in Metallteile
geschraubt werden mittelfeste
Schraubensicherung.
6
7
10
30
20
40
3
2
4
