2. Nehmen Sie unter Beachtung der örtlichen Sicherheitsregulierungen die
Montagebohrungen vor.

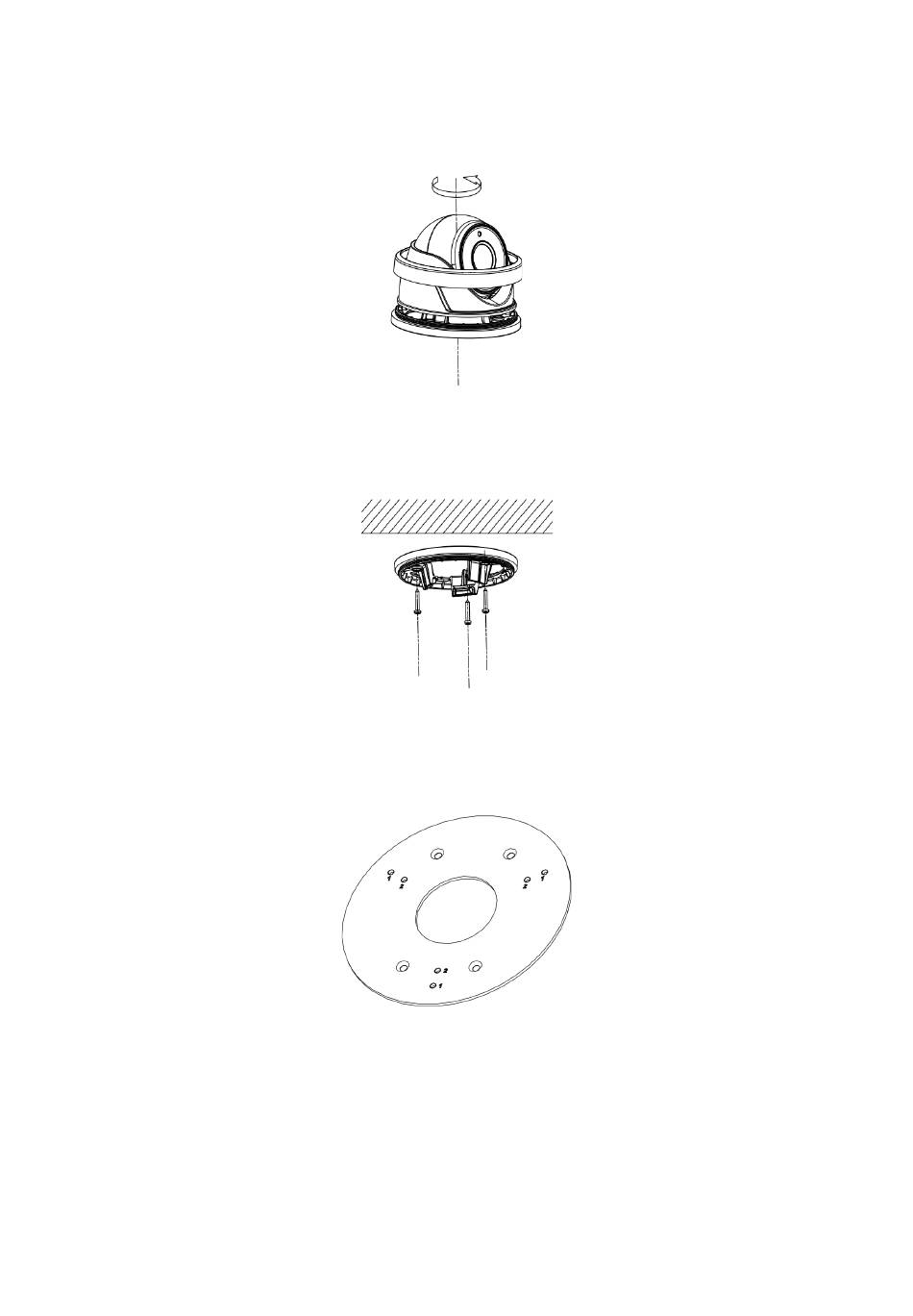

3. Demontieren Sie die Turm-Kamera, indem Sie den Verkleidungsring wie unten
dargestellt gegen den Uhrzeigersinn drehen.
4. Verlegen Sie die Kabel durch die Kabeldurchführung (soweit erforderlich).
5. Befestigen Sie die Montagebasis mit den mitgelieferten Schrauben an der
Montagefläche.
Verwenden Sie für eine Montage der Turm-Kamera an einer Wandhalterung oder
einem anderen Zubehörteil die mitgelieferte Adapterplatte. Installieren Sie die
Adapterplatte mit drei Schrauben vom Typ PM4 x 8 am Zubehörteil mit der Zahl "2"
als Referenz.
6. Montieren Sie die Turm-Kamera wieder, indem Sie den Verkleidungsring wie unten
dargestellt drehen.
TruVision HD-TVI-5-MPX-Kamera – Installations- und Konfigurationshandbuch
21
