a) Lösen Sie die Schraube P, um die Schwenkrichtung einzustellen [0 bis 360°].
Ziehen Sie die Schraube anschließend fest.
b) Lösen Sie die Schraube T, um die Neigerichtung einzustellen [0 bis 180°]. Ziehen
Sie die Schraube anschließend fest.
(c) Lösen Sie die Schraube R und drehen Sie die Kamera [0 bis 360°], um das
Objektiv auf den gewünschten Überwachungswinkel einzustellen. Ziehen Sie die
Schraube anschließend fest.

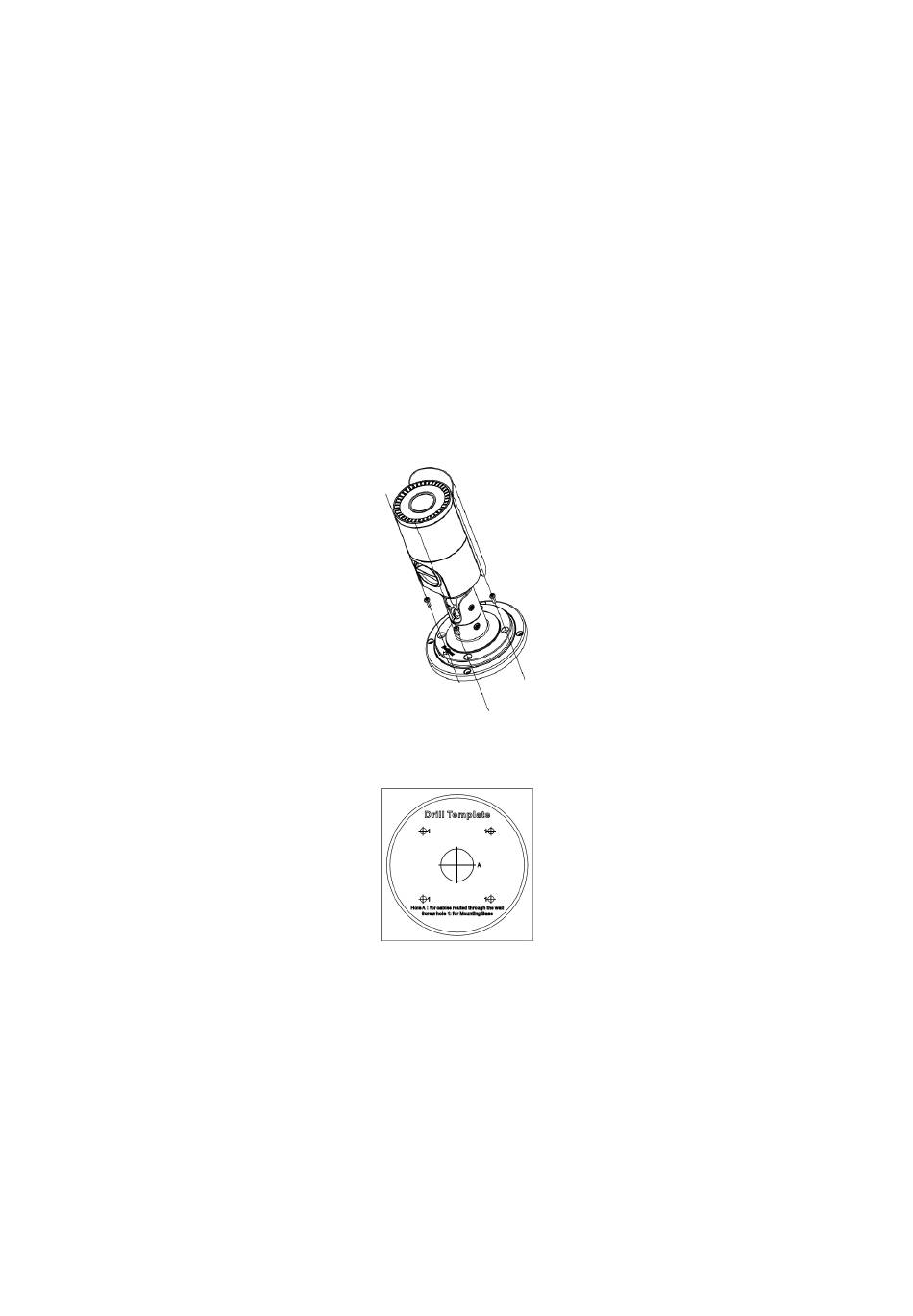

Aufputzmontage mit Montagehalterung
1. Entfernen Sie die Abdeckung von der Montagehalterung und richten Sie die
Schraubenbohrungen der Bullet-Kamera an den Bohrungen in der Abdeckung der
Montagehalterung aus.
2. Verlegen Sie die Kabel durch die Kabeldurchführung der Montagehalterung.
Installieren Sie die Kamera mit den mitgelieferten Schrauben an der Abdeckung der
Montagehalterung. Siehe nachstehende Abbildung.
3. Platzieren Sie die beiliegende Schablone waagerecht zur Montagefläche, und
markieren Sie die Position der Montagebohrungen.
4. Nehmen Sie unter Beachtung der örtlichen Sicherheitsregulierungen die
Montagebohrungen vor.
5. Befestigen Sie die Montagehalterung mit den mitgelieferten Befestigungselementen
an der Montagefläche.
16
TruVision HD-TVI-5-MPX-Kamera – Installations- und Konfigurationshandbuch
