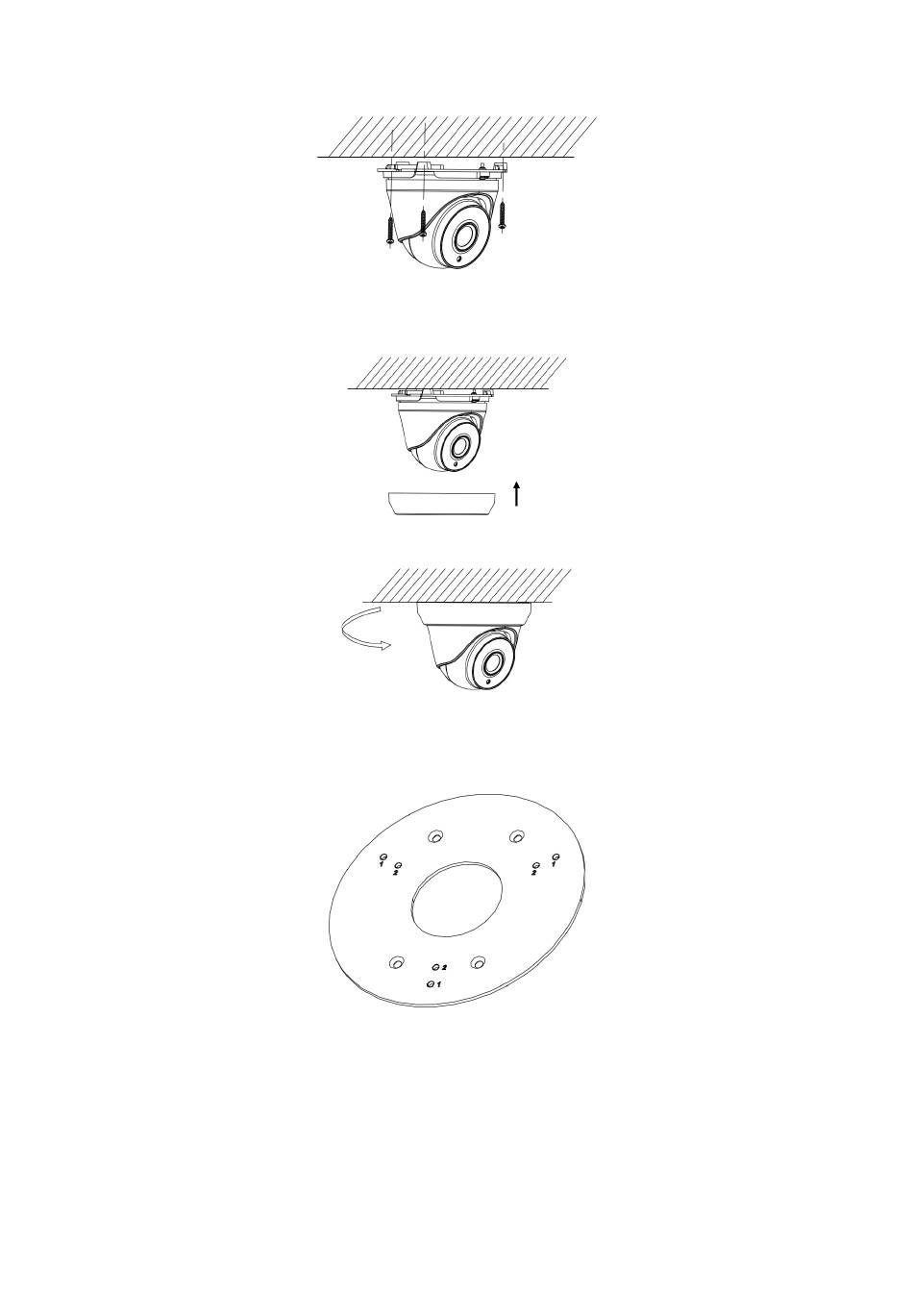

5. Befestigen Sie die Montagebasis mit den mitgelieferten Befestigungselementen an
der Montagefläche.
6. Verlegen Sie die Kabel. Schließen Sie die Strom- und TVI-Kabel an.
7. Bringen Sie die Turm-Kamera durch Drehen des Verkleidungsrings wieder an.
Für die Installation der Turm-Kamera an einer Wandhalterung oder einem anderen
Zubehörteil wird eine Adapterplatte mitgeliefert. Installieren Sie die Adapterplatte mit
drei Schrauben vom Typ PM4 x 8 am Zubehörteil mit der Zahl "2" als Referenz.
8. Stellen Sie die Kamera auf den optimalen Sichtwinkel ein. Siehe nachstehende
Abbildung.
18
TruVision HD-TVI-5-MPX-Kamera – Installations- und Konfigurationshandbuch
