Neigepositionsbereich: 0-75°

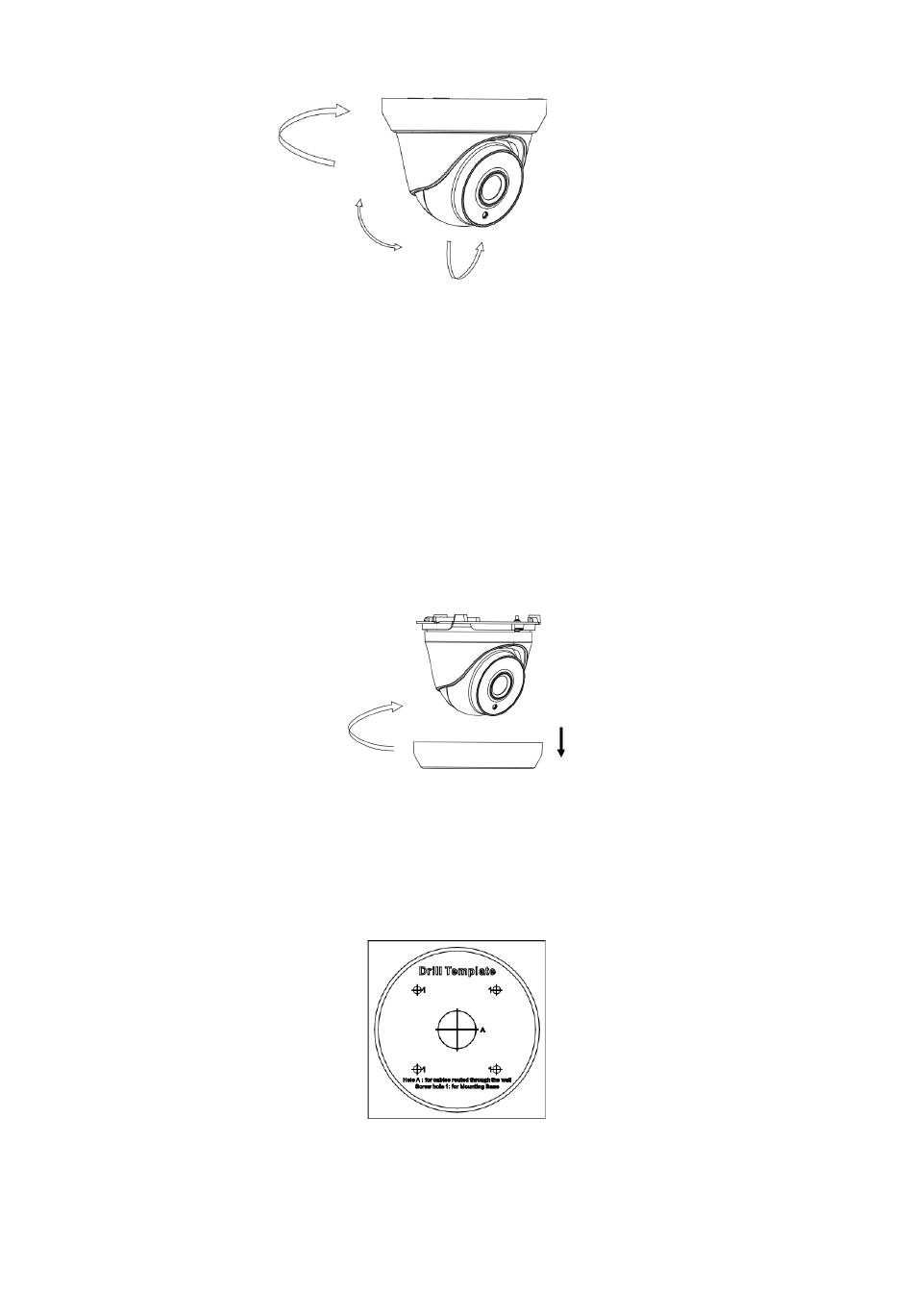

a) Halten Sie das Kameragehäuse fest und drehen Sie das Gehäuse, um den
Schwenkwinkel einzustellen [0 bis 360°].
b) Bewegen Sie das Kameragehäuse nach oben oder unten, um den Neigewinkel
einzustellen [0 bis 75°].
c) Drehen Sie das Kameragehäuse, um den Ausrichtungswinkel einzustellen [0 bis
360°].
Aufputzmontage bei Verwendung der optionalen Montagehalterung
1. Demontieren Sie die Turm-Kamera, indem Sie den Verkleidungsring wie unten
dargestellt drehen.
2. Entfernen Sie die Abdeckung von der Montagehalterung.
3. Platzieren Sie die beiliegende Schablone waagerecht zur Montagefläche, und
markieren Sie die Position der Montagebohrungen.
4. Nehmen Sie unter Beachtung der örtlichen Sicherheitsregulierungen die
Montagebohrungen vor.
5. Verlegen Sie die Kabel durch die Kabeldurchführung der Montagehalterung.
Befestigen Sie die Kamera an der Abdeckung der Montagehalterung.
TruVision HD-TVI-5-MPX-Kamera – Installations- und Konfigurationshandbuch
Schwenkpositionsbereich: 0-360°
Rotationspositionsbereich: 0-360°
19
