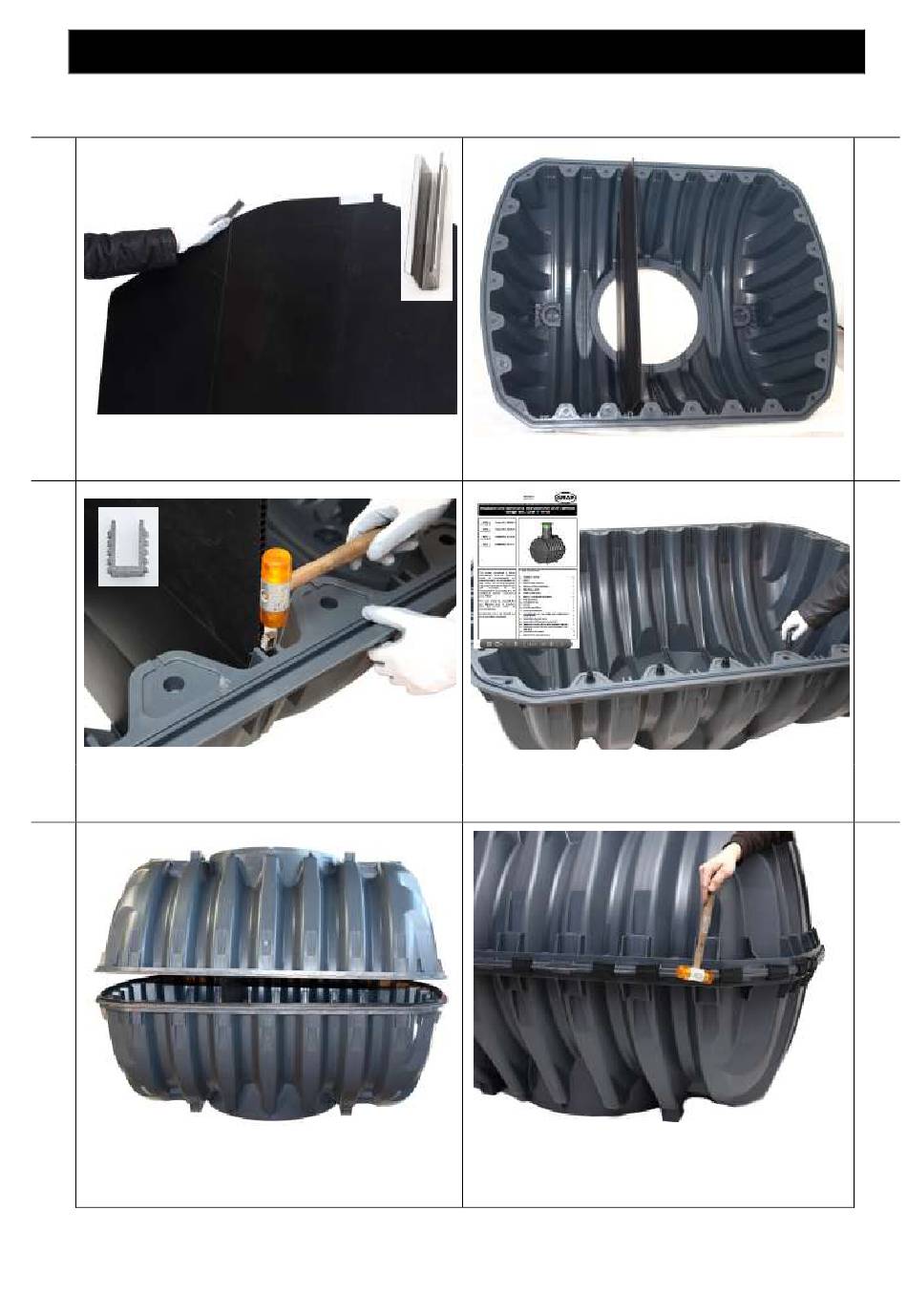

4. Montage des Rüstsatzes
1.
Tauchwand auseinanderfalten. Auf beiden Seiten
der Faltkanten die Klammern setzen.
3.
Die Trennwand mit den U-Klammern fixieren.
5.
Die Oberschale mit der Tauchwand auf die Unter-
schalte setzen. Klammern zur Verbindung von
Ober- und Unterschale montieren.
4. Montage des Rüstsatzes
Tauchwand in die Oberschale einsetzen. Eine Nut
außermittig versetzt.
Den Carat S Tank gemäß Einbauanleitung weiter
zusammenbauen (Dichtung, Zentrierstifte, Gleit-
mittel)
Klammern zur Verbindung der Ober- und Unter-
schalte montieren.
5 / 44
2.
4.
6.
