6. Montage des Schaltschrankes

6.1

Technische Daten

Ausführung: IP20
Material: PP
Farbe: schwarz
Schließung:
Schraubensicherung an der Frontseite, mittig
Elektrischer Anschluss:
Vorsicherung bauseits erforderlich
1~ 230V, 50 Hz
Anschlüsse am Schaltschrank:
Drucklufttüllen:
1 x 13 mm, 1 x 19 mm (1 Behälteranlage)
2 x 13 mm, 1 x 19 mm (2 Behälteranlage)
Anschlussleitung mit Stecker-Typ E+F
6.2

Auswahl des Standortes

Bei der Auswahl des Schaltschrankstandortes müssen Sie Folgendes beachten:
-
-
Standort
Schrank
-
-
-
6. Montage des Schaltschrankes
Höhenlage über dem höchstmöglichen Wasserstand im Behälter, um im Ha-
variefall Überflutungen und Wasserzuflüsse im Freispiegel zu vermeiden.
Der Betrieb erzeugt Geräusche! Der sich im Betrieb befindliche Luftverdichter
erzeugt ein länger anhaltendes Dauergeräusch (vergleichbar mit Ölheizungs-
gebläse oder Gefrierschrank).
Die Steuerung benötigt einen abgesicherten Stromanschluss. Der Stroman-
schluss dient als Netz-Trenneinrichtung und muss jederzeit leicht zugänglich
sein. Zusätzliche Stromverbraucher an derselben Sicherung können den Be-
trieb stören.
Der Standort des Maschinenschrankes muss ein trockener, kühler und gut
belüfteter Raum sein. Der Schrank und insbesondere die Lüftungsöffnungen
dürfen nicht abgedeckt bzw. müssen für Wartungsarbeiten frei zugänglich
sein.
Die Luftschläuche sollen nicht länger als 20 Meter sein.
280
420

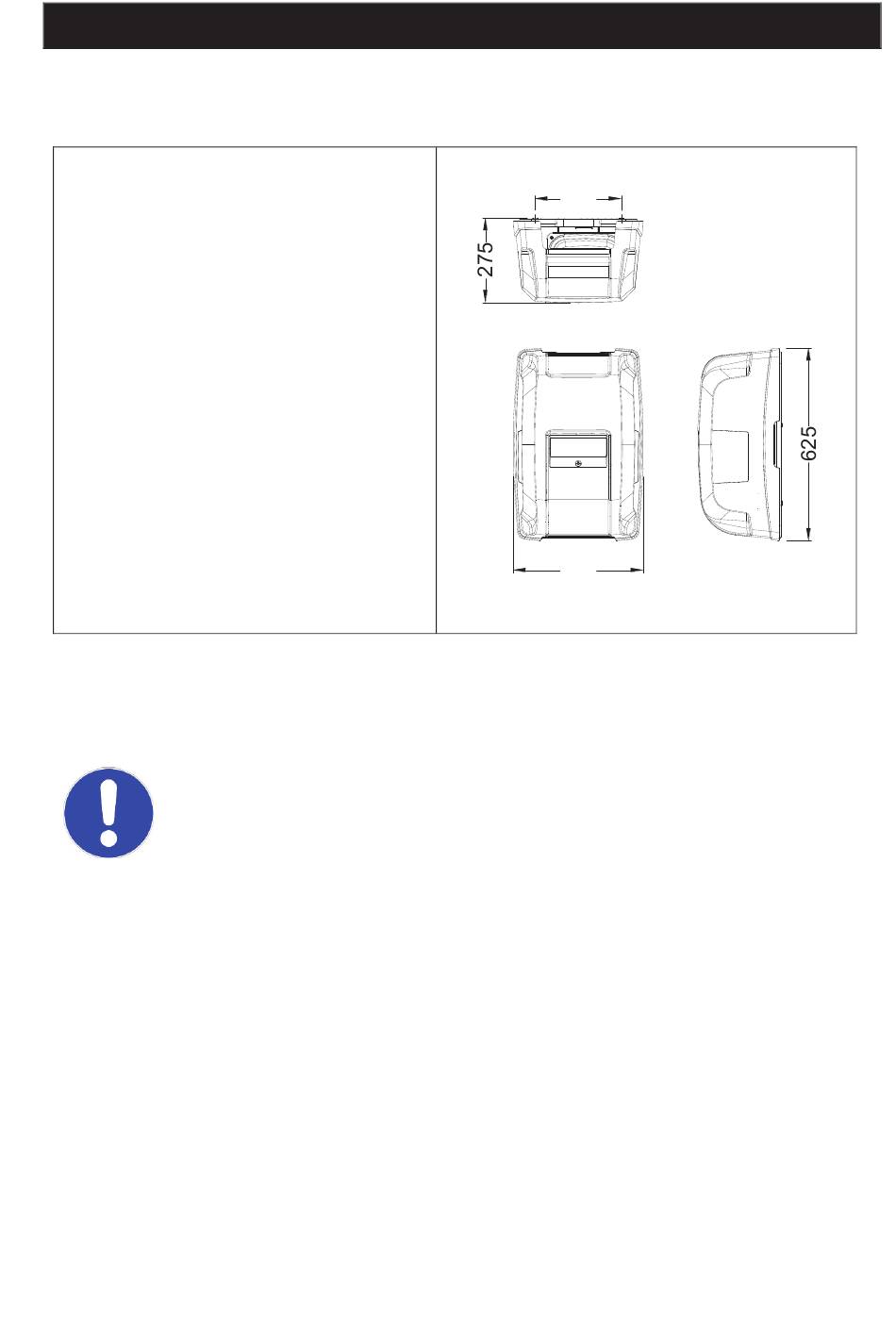

Abbildung 1: Abmessungen des PP-Schrankes
11 / 15
