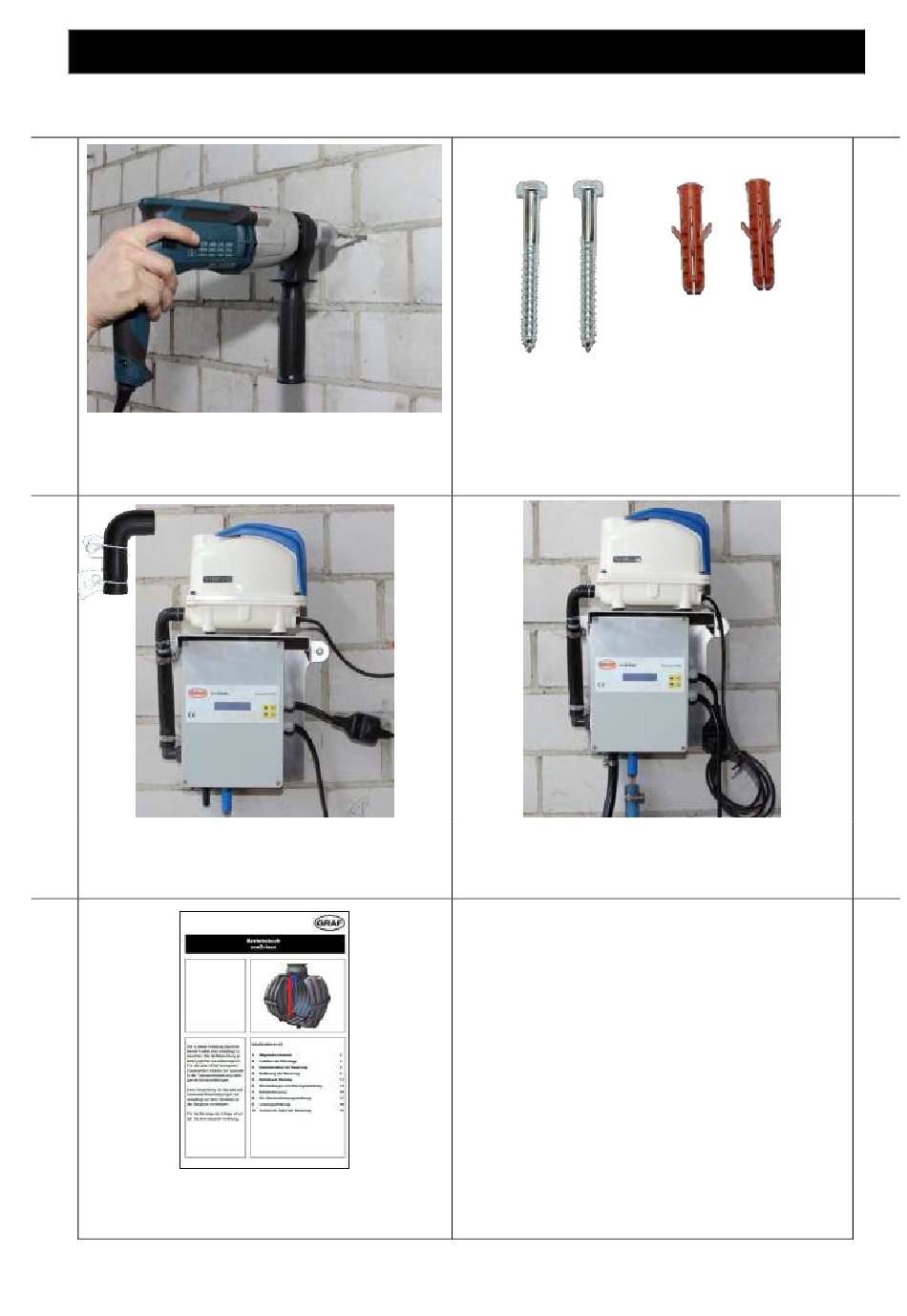

5. Montage der Steuerung im Innenraum

1.
Die Steuerung ist in einem trockenen und staub-
freien Innenraum zu installieren. Zur Montage
sind zwei Bohrungen 8mm in die Wand zu boh-
ren.
3.
Der Verdichter wird auf die Steuerung gestellt.
Zum Luftanschluss ist der Gummi-Winkel zu
verwenden. Der Stecker des Verdichters wird in
die Buchse der Steuerung gesteckt.
5.
Die weitere Inbetriebnahme der Kläranlage und
Einstellung der Steuerung ist im Betriebsbuch
beschrieben.
5. Montage der Steuerung im Innenraum
Die Steuerung wird mit den mitgelieferten Dübeln
und Schrauben an der Wand befestigt.
Die Luftschläuche werden an die Schlauchtüllen der
Steuerung angeschlossen.
