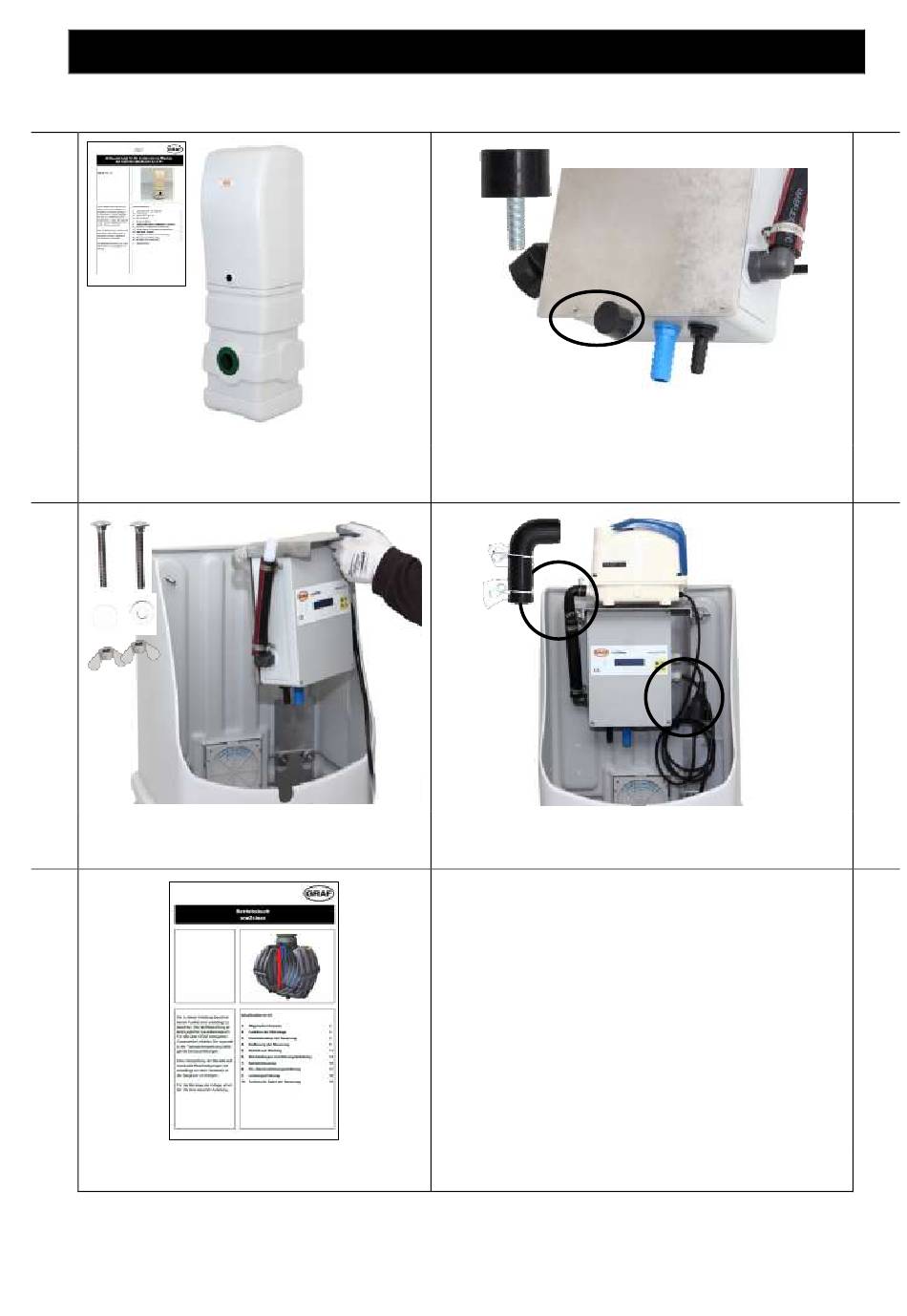

6. Montaje del panel de control en caja de conexiones exterior
6. Montaje del panel de control en caja de conexiones exterior
1.
En el manual de instalación del gabinete
externo encontrará más detalles sobre la
conexión eléctrica.
3.
El panel de control debe fijarse al gabinete
externo utilizando los tornillos y las tuerca
mariposa.
5.
Para más información consultar el manual
del panel de control.
Asegurarse que el taco de apoyo ha sido
correctamente fijado a la parte posterior de la unidad
de control.
Ubicar el compresor encima del panel de control y
conectarlos haciendo uso del codo de 90 grados;
asegurar con las abrazaderas incluidas.
43 / 44
2.
4.
