Hinweis
Die in den Widerstandssymbolen des ISO-
Kalibrator 1 angegebenen Widerstandswerte bezie-
hen sich auf eine vierpolige Widerstandsmessung
unmittelbar an den Sicherheitsbuchsen B1/B2 bzw.
B3/B4 mit vergoldeten 4 mm-Laborsteckern.
Bei Prüfspitzen mit schlechter Kontaktgabe, bei der
Verwendung zusätzlicher Verlängerungsleitungen
oder bei Messgeräten, die nur über eine Zweipol-
Messung verfügen, treten hier zusätzliche Über-
gangswiderstände und Messfehler auf, deren Höhe
Sie der Beschreibung Ihres Widerstands-Messgerä-
tes entnehmen können.
☞
Hinweis
Versuchen Sie in jedem Fall einen optimalen Kontakt
zwischen dem ISO-Kalibrator 1 und Ihrem Messge-
rät herzustellen!
B3
R
B4

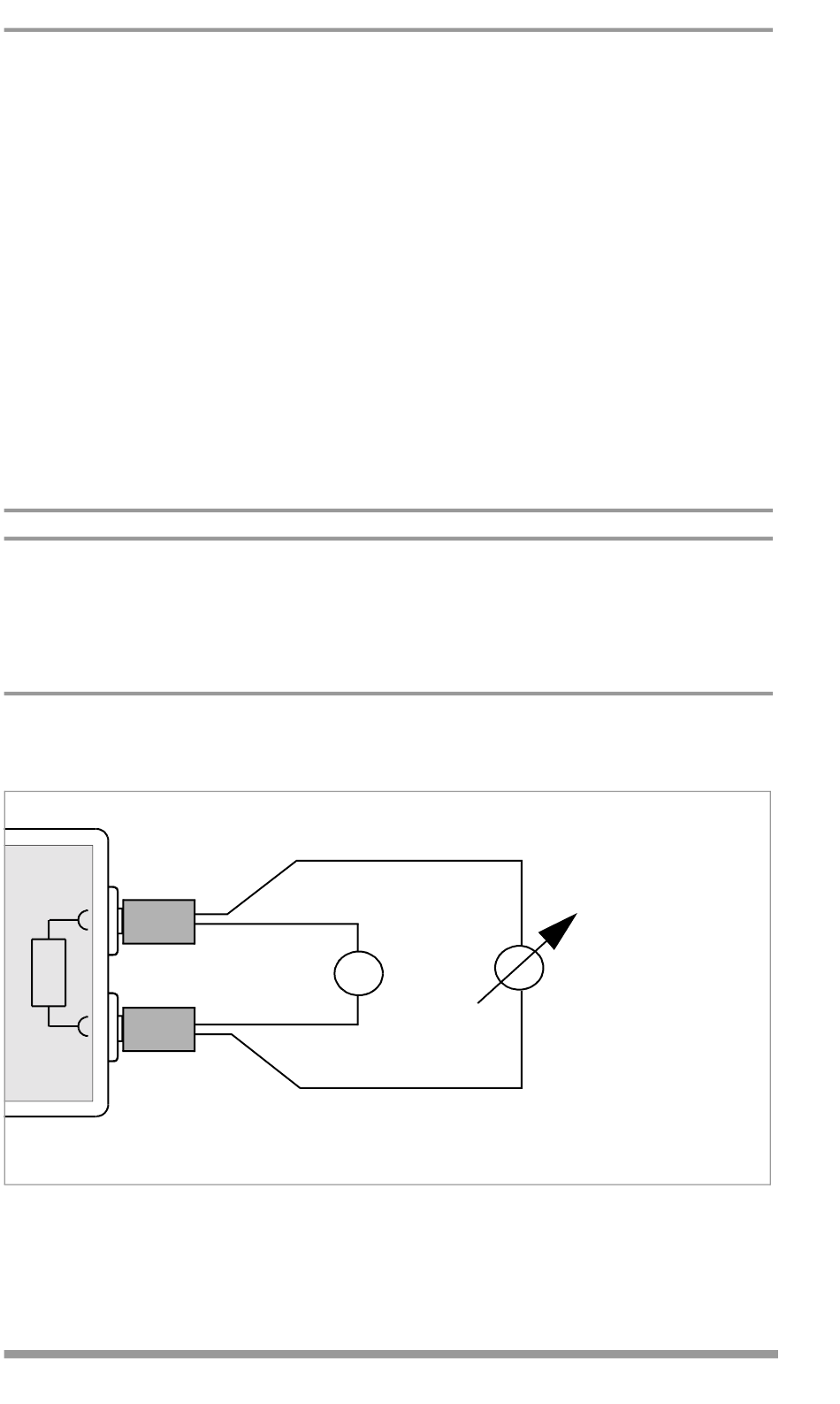

Bild 1
Beispiel für vierpolige Widerstandsmessung
10
Strom-
quelle I
=
GOSSEN METRAWATT GMBH
Spannungsfall U
U
--- -
R
=
I
