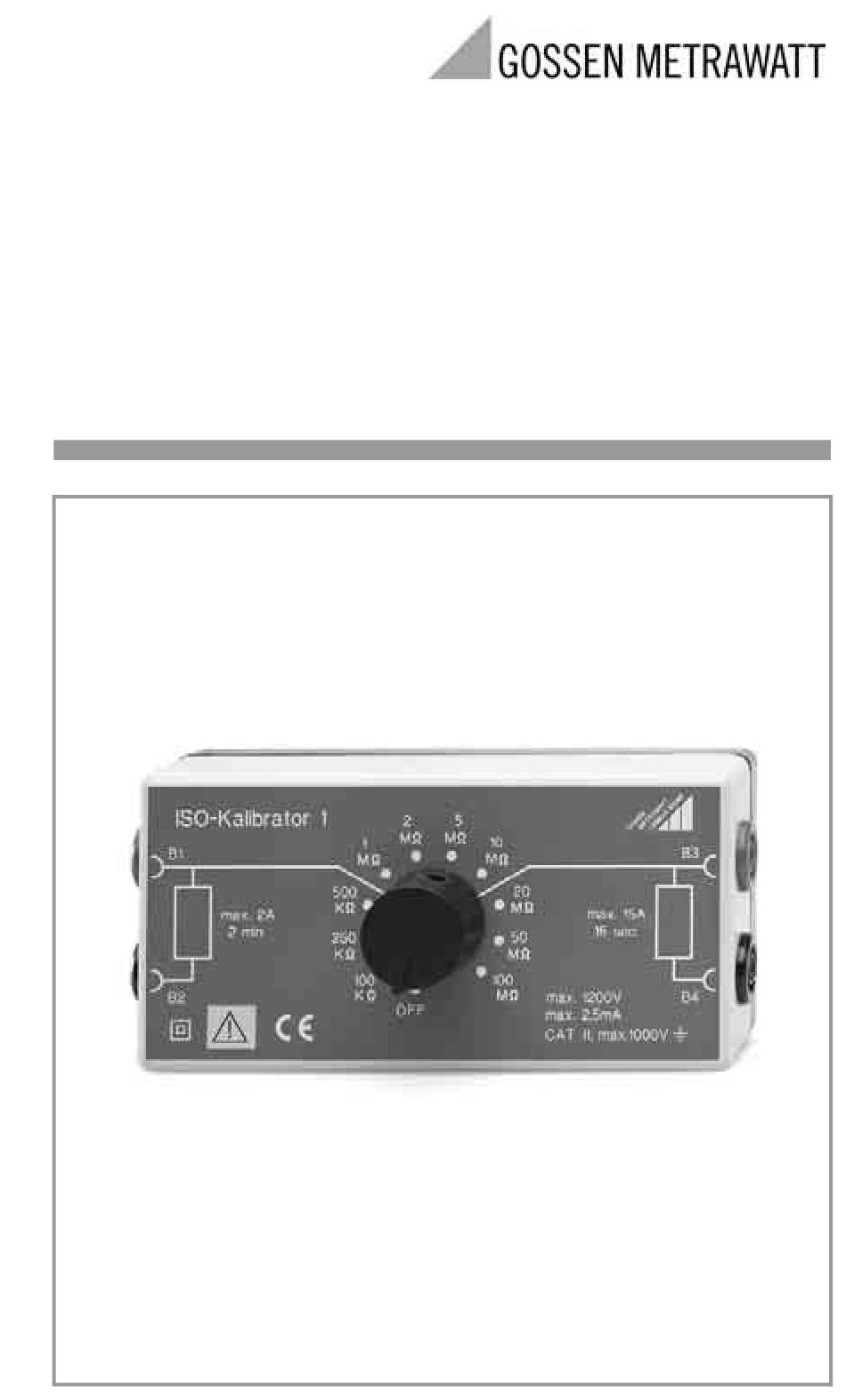

- Seite 1 Bedienungsanleitung Operating instructions Mode d’emploi Instrucciones de uso Istruzioni per l’uso ISO-Kalibrator 1 Prüfgerät für Isolations- 14206 und Niederohm-Messgeräte 4/2.04...
-
Seite 2: Inhaltsverzeichnis
Produktsupport ........14 GOSSEN METRAWATT GMBH... -
Seite 3: Anwendung
Anwendung Mit dem Prüfgerät ISO-Kalibrator 1 können Sie schnell und rationell Messgeräte für Isolationswiderstände und nieder- ohmige Widerstände auf ihre Funktionstüchtigkeit und Genau- igkeit überprüfen und somit deren einwandfreie Funktion sicherstellen. Dadurch können Sie gewährleisten, dass die mit derartigen Widerstandsmessgeräten ermittelten und von Ihnen bestätigten Messwerte unter Berücksichtigung der Tole-... -
Seite 4: Sicherheitsmerkmale Und -Vorkehrungen
Sicherheitsmerkmale und -vorkehrungen Das Prüfgerät ISO-Kalibrator 1 ist entsprechend den Sicher- heitsbestimmungen IEC 61010-1 / EN 61010-1 / VDE 0411-1 gebaut und geprüft. Bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender und Gerät gewährleistet. Lesen Sie die Bedienungsanleitung vor dem Gebrauch Ihres Gerätes sorgfältig und vollständig. -
Seite 5: Bedeutung Der Symbole Auf Dem Gerät
(z.B. Feuchtigkeit, Staub, Temperatur) Bedeutung der Symbole auf dem Gerät Die Symbole auf dem Gerät haben folgende Bedeutung: Warnung vor einer Gefahrenstelle Achtung, Bedienungsanleitung beachten! Gerät der Schutzklasse II Bezug zur Erde CAT II Gerät der Überspannungskategorie II EG-Konformitätskennzeichnung GOSSEN METRAWATT GMBH... -
Seite 6: Anleitung Zur Überprüfung Von Isolationsmessgeräten
1) Schließen Sie die beiden Prüfspitzen ihres Isolationsmess- gerätes an die Prüfbuchsen B1 und B3 (blaue Buchsen) an. 2) Wählen Sie mit dem Drehknopf auf Ihrem ISO-Kalibrator 1 den gewünschten Prüfwiderstand aus. 3) Wählen Sie auf Ihrem Isolationsmessgerät die gewünschte Prüfspannung und den gewünschten Messbereich gemäß... - Seite 7 9) Vermeiden Sie in jedem Fall ein Umschalten der Prüfwider- stände des ISO-Kalibrators 1 im spannungsführenden Zustand In der Stellung „OFF“ des ISO-Kalibrator 1 ist kein Prüfwider- stand aktiv. Ihr Isolationsmessgerät sollte hier Messbereichsü- berlauf melden oder wenigstens einen Isolationswiderstand von >...
-
Seite 8: Anleitung Zur Überprüfung Von Messgeräten Für Niederohmige Widerstände
Anleitung zur Überprüfung von Messgeräten für niederohmige Widerstände Mit dem ISO-Kalibrator 1 können Widerstands-Messgeräte für niederohmige Widerstände auf ihre Funktion und Genauigkeit überprüft werden. Für Geräte mit einem Messstrom von kleiner 1,5 A Gleich- oder Wechselstrom stehen hierfür zwei Präzisionswiderstände zur Verfügung:... - Seite 9 Der jeweilige Widerstandswert ist auf dem den Prüfbuchsen zugeordneten Widerstandssymbol angegeben. Sie sollten diesen Wert als Vergleichswert benutzen. Er wurde individu- ell zu Ihrem ISO-Kalibrator 1 ermittelt. 7) Beenden Sie die Messung und sorgen Sie für den strom- freien Zustand am ISO-Kalibrator 1.
- Seite 10 Messfehler auf, deren Höhe Sie der Beschreibung Ihres Widerstands-Messgerä- tes entnehmen können. ☞ Hinweis Versuchen Sie in jedem Fall einen optimalen Kontakt zwischen dem ISO-Kalibrator 1 und Ihrem Messge- rät herzustellen! Spannungsfall U Strom- quelle I --- - Bild 1 Beispiel für vierpolige Widerstandsmessung...
-
Seite 11: Technische Kennwerte
0,05 Ω ** 2,5 % / 100 ppm 10,0 A 15,0 A, 15 s * Abkühlung von 5 min zwischen den Belastungsphasen ** exakter Wert siehe Gehäuseaufschrift / Protokolleintrag. Die Toleranzangaben beziehen sich auf die Gehäuseaufschrift/ den Protokolleintrag. GOSSEN METRAWATT GMBH... -
Seite 12: Nenngebrauchsbereich
Umgebungsbedingungen –10 °C ... +50 °C Arbeitstemperatur –20 °C ... +60 °C Lagertemperatur Elektrische Sicherheit Schutzklasse II nach IEC/EN 61010-1 / VDE 0411-1 Arbeitsspannung 1000 V Prüfspannung 5,55 kV 50 Hz Überspannungskategorie I I Verschmutzungsgrad IEC/EN 61326 GOSSEN METRAWATT GMBH... -
Seite 13: Mechanischer Aufbau
Reinigung ein leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Lösungs-, Putz- und Scheuermitteln. Reparatur- und Ersatzteil-Service DKD-Kalibrierlabor* und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GOSSEN METRAWATT GMBH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg • Germany Telefon +49-(0)-911-8602-0 Telefax +49-(0)-911-8602-253 E-Mail service@gossenmetrawatt.com... -
Seite 14: Produktsupport
Produktsupport Bitte wenden Sie sich im Bedarfsfall an: GOSSEN METRAWATT GMBH Hotline Produktsupport Telefon +49-(0)-911-8602-112 Telefax +49-(0)-911-8602-709 E-Mail support@gossenmetrawatt.com Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet GOSSEN METRAWATT GMBH Thomas-Mann-Str. 16-20 90471 Nürnberg • Germany...
