Anschlussprint Elektronik kompakt und getrennt

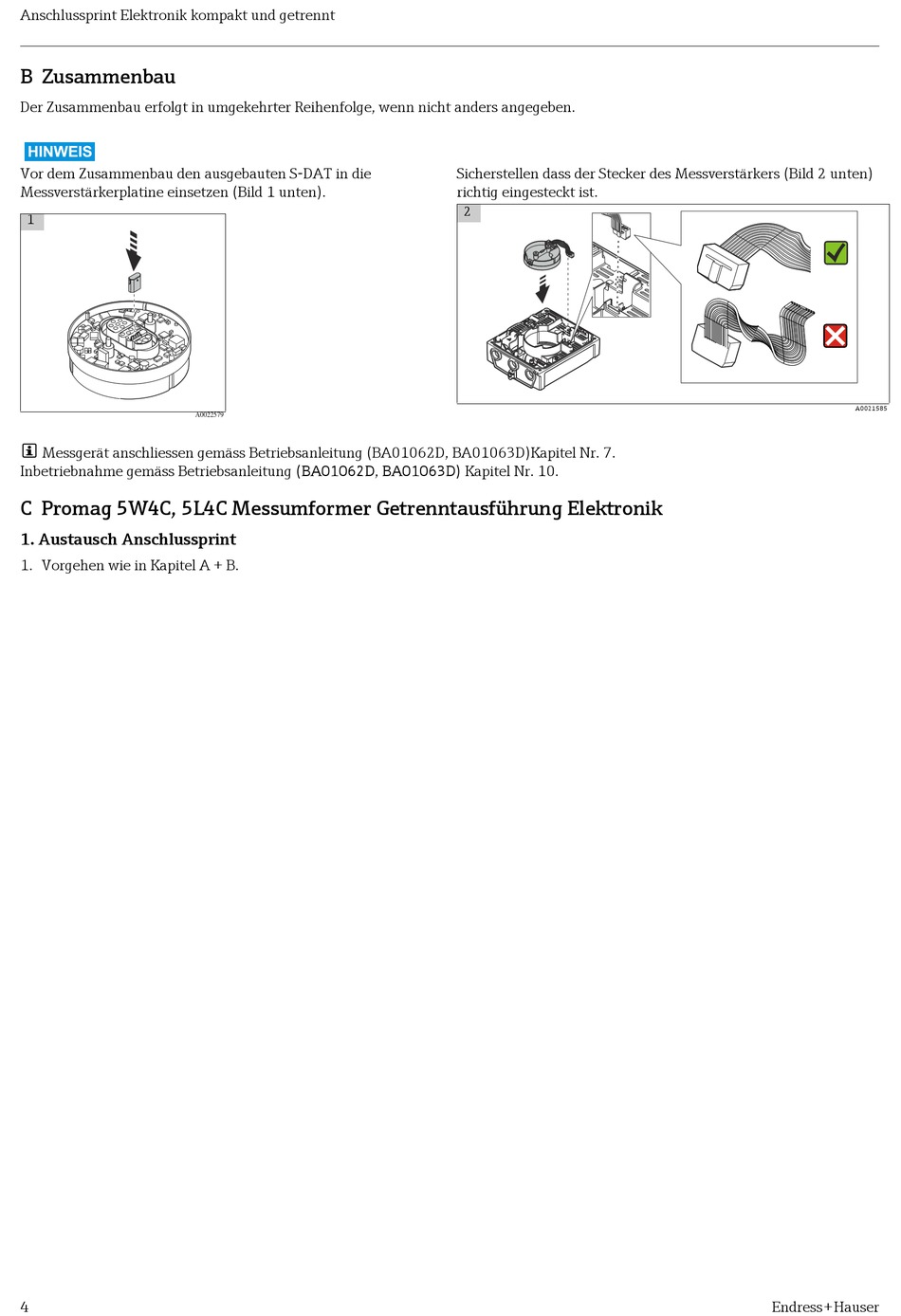

B Zusammenbau

Der Zusammenbau erfolgt in umgekehrter Reihenfolge, wenn nicht anders angegeben.

HINWEIS

Vor dem Zusammenbau den ausgebauten S-DAT in die

Messverstärkerplatine einsetzen (Bild 1 unten).



Messgerät anschliessen gemäss Betriebsanleitung (BA01062D, BA01063D)Kapitel Nr. 7.

Inbetriebnahme gemäss Betriebsanleitung (BA01062D, BA01063D) Kapitel Nr. 10.

C Promag 5W4C, 5L4C Messumformer Getrenntausführung Elektronik

1. Austausch Anschlussprint

1. Vorgehen wie in Kapitel A + B.

A0022579

Sicherstellen dass der Stecker des Messverstärkers (Bild 2 unten)

richtig eingesteckt ist.

A0021585
