Weiter unten im Konfigurationsfenster sind außerdem globale Einstellungen für alle 99 Sequenzpunkte:
Wert
Einstellbereich
Sequenzzyklen 0 / 1...999
Startsequenz
1...Endsequenz
Endsequenz
Startsequenz...99

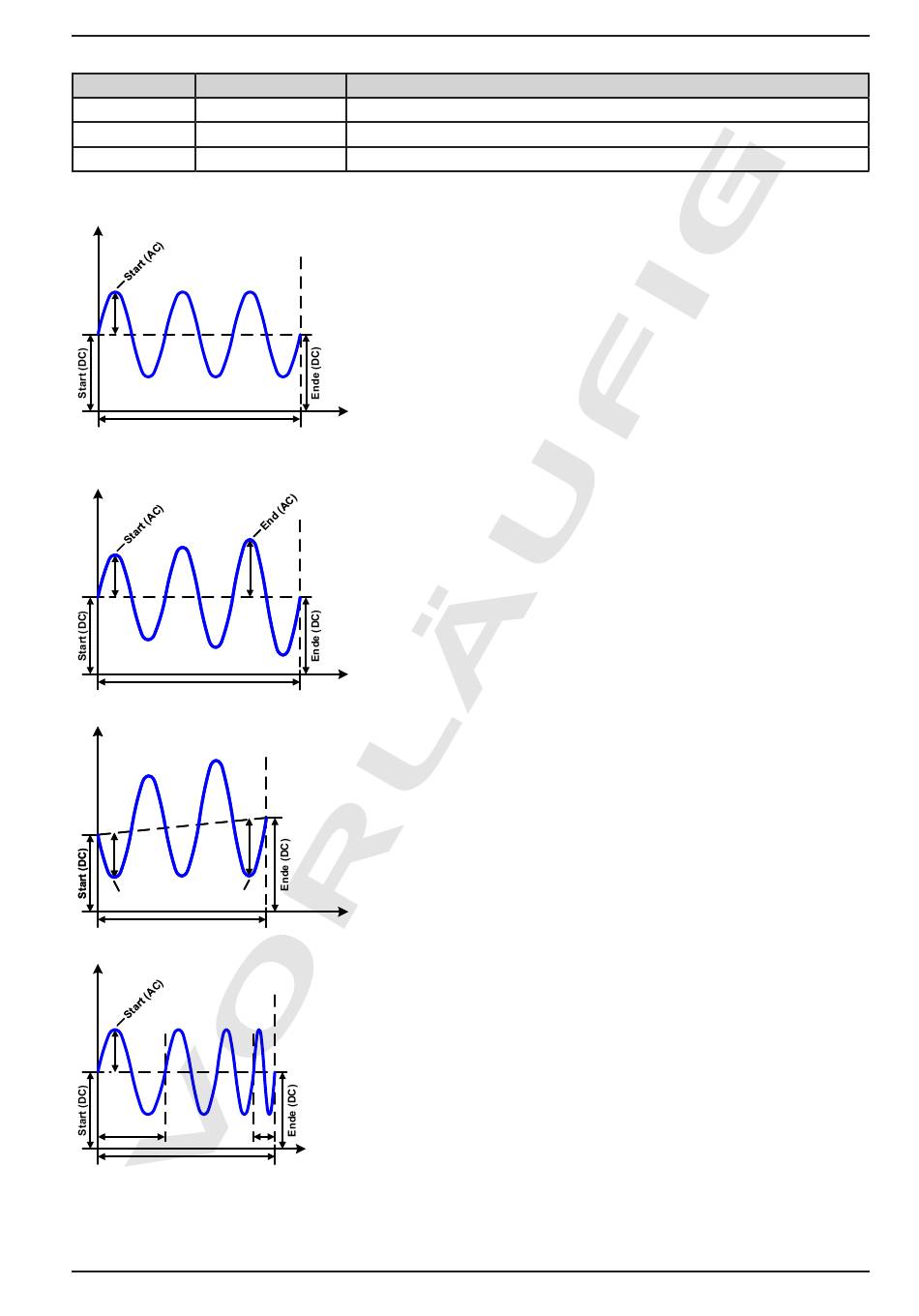

Bildliche Darstellungen:
U,I
Seq.Zeit
U,I
Seq.Zeit
U,I
U,I
Start (AC)
Start (AC)
End (AC)
End (AC)
Seq.Zeit
U,I
f (start)
f (end)
Seq.Zeit
EA Elektro-Automatik GmbH
Helmholtzstr. 31-37 • 41747 Viersen
Erläuterung
Anzahl der Abläufe des Sequenzpunktblocks (0 = unendl. Abläufe)
Erster Sequenzpunkt des Sequenzpunktblocks
Letzter Sequenzpunkt des Sequenzpunktblocks
Anwendungen und Resultate:
Beispiel 1
Betrachtung 1 Ablaufs 1 Sequenzpunktes:
Die Werte von DC-Start und DC-Ende sind gleich, die AC-Werte (Am-
plitude) auch. Mit einer Frequenz ungleich Null, wobei Startfrequenz
= Endfrequenz, ergibt sich ein sinusförmiger Verlauf des Sollwertes
mit einer bestimmten Amplitude, Frequenz und Y-Verschiebung, auch
Offset genannt.
Die Anzahl der Sinusperioden pro Sequenzpunktablauf hängt von
der Zeit und der Frequenz ab. Wäre die Sequenzpunktzeit beispiels-
weise 1 s und die Frequenz 1 Hz, entstünde genau 1 Sinuswelle.
t
Wäre bei gleicher Frequenz die Zeit nur 0,5 s, entstünde nur eine
Sinushalbwelle.
Beispiel 2
Betrachtung 1 Ablaufs 1 Sequenzpunktes:
Die DC-Werte von Start und Ende sind gleich, die AC-Werte (Ampli-
tude) jedoch nicht. Der Endwert ist größer als der Startwert, daher
wird die Amplitude mit jeder neu angefangenen Sinushalbwelle kon-
tinuierlich zwischen Anfang und Ende der Sequenz größer. Dies wird
jedoch nur dann sichtbar, wenn die Sequenzpunktzeit zusammen
mit der Frequenz zuläßt, daß während des Ablaufs einer Sequenz
mehrere Sinuswellen erzeugt werden können. Bei f = 1 Hz und Zeit =
3 s ergäbe das z. B. drei ganze Wellen (bei Winkel = 0°), umgekehrt
t
genauso bei f = 3 Hz und Zeit = 1 s.
Beispiel 3
Betrachtung 1 Ablaufs 1 Sequenzpunktes:
Die DC-Werte von Start und Ende sind nicht gleich, die AC-Werte (Am-
plitude) auch nicht. Der Endwert ist jeweils größer als der Startwert,
daher steigt der Offset zwischen Start (DC) und Ende (DC) linear an,
ebenso die Amplitude mit jeder neu angefangenen Sinushalbwelle.
Zusätzlich startet die erste Sinuswelle mit der negativen Halbwelle,
weil der Winkel auf 180° gesetzt wurde. Der Startwinkel kann zwi-
schen 0° und 359° beliebig in 1°-Schritten verschoben werden.
t
t
Beispiel 4
Betrachtung 1 Ablaufs 1 Sequenzpunktes:
Ähnlich Beispiel 1, hier jedoch mit anderer Endfrequenz. Die ist hier
größer als die Startfrequenz. Das wirkt sich auf die Periode einer
Sinuswelle aus, die mit jeder neu angefangenen Sinuswelle kleiner
wird, über den Zeitraum des Sequenzablaufs mit Sequenzpunktzeit x.
t
