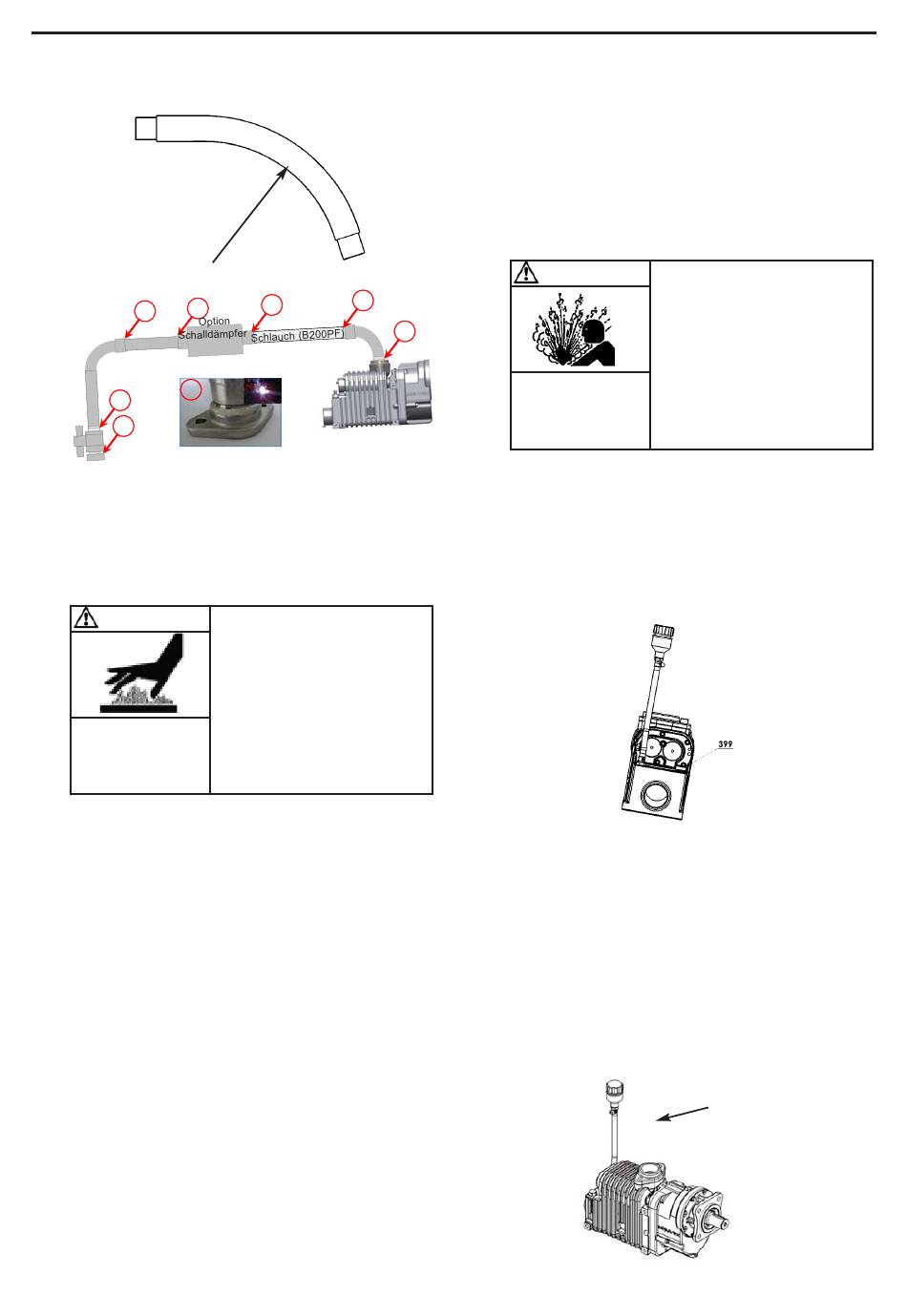

Montageregeln : Rücklauflinie
1
1
1
1
1
CRV
Alle Anschlüsse müssen geschweißt sein und einer
Dichtigkeitskontrolle unterzogen werden.
Beim Einbau ein Manometer an den Leitungen am
Kompressorausgang anbringen, um den Betriebsdruck
zu messen. Die Messung erfolgt am Druckflansch ; der
Wert darf 2,5 bar im zulässigen Betriebsbereich des
Kompressors nicht überschreiten.
ACHTUNG
Hohe Temperatur kann
zu Verletzungen führen
oder Sachschäden
verursachen.
Es ist unbedingt erforderlich, den Kompressor mit Hilfe
von dem von MOUVEX gelieferten Rückschlagventil /
Überdruckventil zu schützen.
Das Rückschlagventil verhindert, dass Luft in den
Kompressor zurückströmt, wenn er nicht mehr angetrie-
ben wird.
Das Überdruckventil schützt den Kompressor gegen
eventuelle Überdrücke. Der maximale Rückschlagventil
Eichwert ist 2,5 bar. Wenn zwischen Überdruckventil
und Kompressor Lastverlust auftritt, ist der maximale
Eichwert des Überdruckventils um den Wert des Lastver-
lustes zu verringern. Es obliegt dem Installateur zu über-
prüfen, dass der Eichwert des Überdruckventils dem
Drehbereich und dem installierten Kompressor entspricht.
Der Kompressor wird mit einem kombinierten Rückschlag-/
Überström und Sicherheitsventil geliefert mit drei
Druckeinstellungen : 2 bar, 2,3 bar oder 2,5 bar.
Die passende Einstellung muss je nach Grenzwerten
der Anlage ausgewählt werden, wobei darauf geachtet
werden muss, das der zulässige Höchstdruck des
Kompressors von 2,5 Bar niemals überschritten wird.
Besonders ist darauf zu achten, dass Druckverluste zwi-
schen der Rückschlagklappe/ Schutzventil und dem
Kompressor berücksichtigt werden insbesondere wenn
ein Luftkühler und ein Schalldämpfer verwendet werden.
NT 1401-X00 10 18 B200 Flow Control g
3. INSTALLATION (For tsetzung)
Draufsicht
R mini 50 cm
1
1
WENN EIN KOMPRESSOR ÜBER SEI-
NER MAXIMALEN BETRIEBS-TEMPE-
RATUR BETRIEBEN WIRD, KÖNNEN
UMFANG-
REICHE
SACHSCHÄ-
D E N O D E R - S C H W E R E
KÖRPERVERLETZUNGEN VERURSACHT
WERDEN.
Es ist ausdrücklich verboten, am Teilstück der Rohrleitung,
welches den Kompressor mit dem Anschluss des
Verbindungsschlauches mit dem Behälter verbindet ein
Entlüftungsventil anzubringen, um kein Risiko des
Eindringens von Wasser in den Kompressor zu schaffen.
Vergewissern Sie sich bitte, dass SÄMTLICHE Elemente
innerhalb der maximalen Druckgrenzen des Systems
arbeiten können, und dass alle Druckbehälter durch SEPA-
RATE Sicherheitsventile ordnungsgemäß geschützt sind.
WARNUNG
1
Gefährlicher Druck
kann
Körperverletzungen
oder Sachschäden
verursachen.
3.4.3 Ölventil
Der Kompressor B200 ist mit Ölventil ausgestattet,
welches zur Vereinfachung des Einbaus auf einen
Schlauch montiert ist.
Wenn der Kompressor geneigt ist, muss das Ventil in die
höchste Innengewindebohrung gesetzt werden. Die
Position des Ölmessstabs 399 und des Ventils bei Bedarf
umkehren.
Den Ventilstöpsel an einer freien Zone anbringen, um
eine eventuelle Ölkondensbildung zu vermeiden.
Beim Einbau des Ventils darauf achten, dass der
Schlauch nicht gequetscht wird und eventuell entstehen-
der Ölnebel entweichen kann.
Der flexible Schlauch darf keinesfalls gekürzt werden, er
muss zwingend in seiner ursprüngliche Länge ansteigend
eingebaut werden.
Das Ventil muss über dem Kompressor eingebaut werden ;
nach Möglichkeit sollte eine kontinuierliche Steigung
zwischen dem Anschlussschlauch und dem Ventil vor-
gesehen werden.
16/22
WENN KEINE AUSREICHEND DIMEN-
SIONIERTEN ÜBERDRUCKVENTILE
EINGEBAUT WERDEN, KANN ES ZU
MATERIELLEN SCHÄDEN ODER VER-
LETZUNGEN
MIT
EVENTUELLER
TODESFOLGE KOMMEN.
}
Ölventil
