Für eine größere Neigung des Zapfwellenflansches
kann der Neigungswinkel des Kompressors folgender-
maßen auf weniger als 10° reduziert werden.

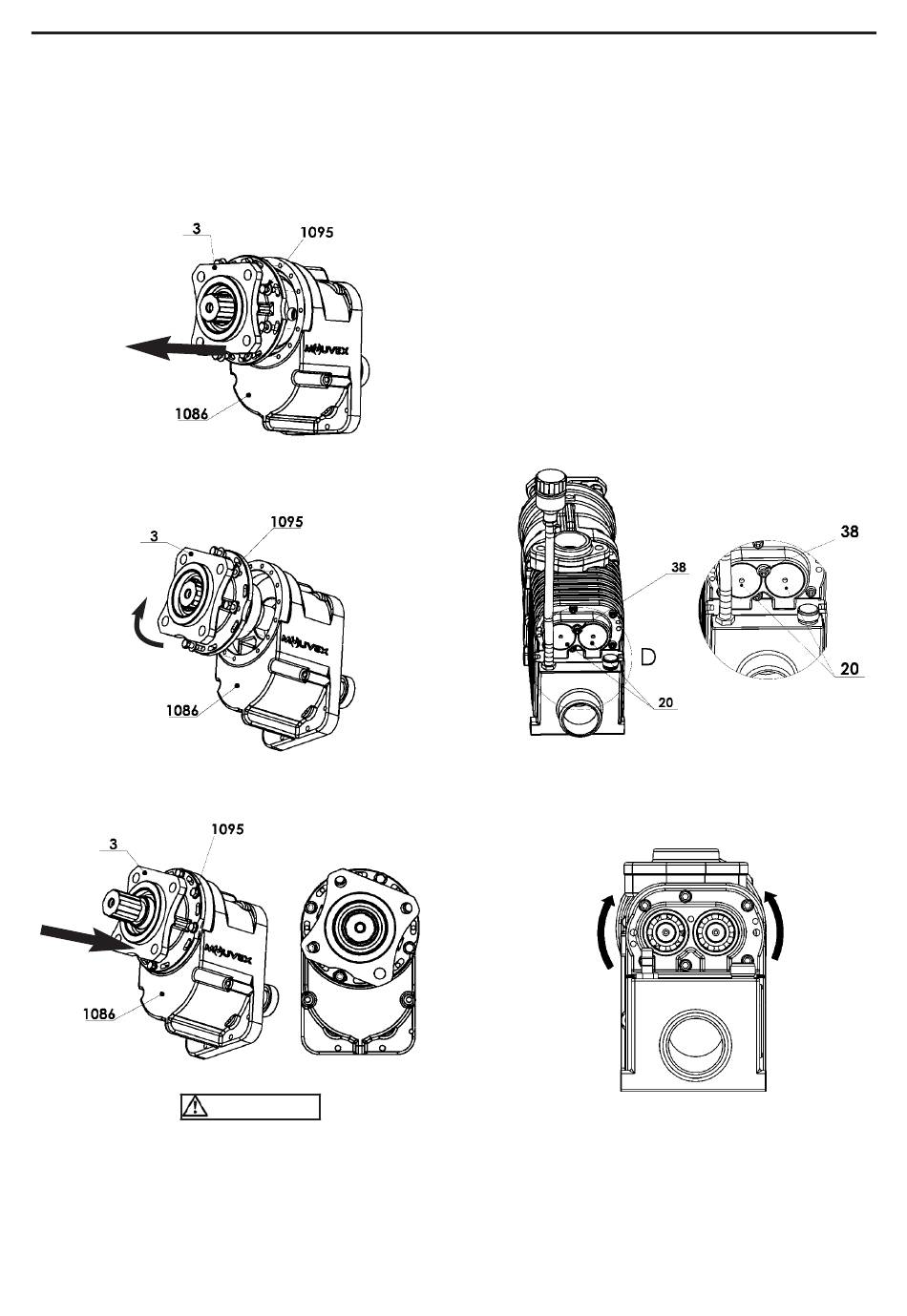

• Die 8 Schrauben 1095 lösen und entfernen.
• Die Schrauben 1095 entfernen und den Deckel 3
abnehmen.
• Den Deckel 3 drehen, um die Langlöcher in den
Innengewindelöchern des Gehäuses auf den Spielraum
einzustellen.
• Den Deckel 3 in der gewünschten Position blockieren.
• Die 8 Schrauben 1095 wieder festziehen.
Die Schrauben 1095 müssen :
• mit ihren federnden U-Scheiben, Sicherungsrasten
auf Schraubenkopfseite ausgestattet sein,
• mit Loctite ® * Schraubensicherung 243 oder gleich-
wertig gesichert sein,
• angezogen mit 13 Nm.
NT 1401-X00 10 18 B200 Flow Control g

3. INSTALLATION (For tsetzung)

Endposition
ACHTUNG

3.1.2 Einstellung der Antriebsgeschwindigkeit

Für die an der Zapfwelle oder am Hydraulikmotor ange-
flanschten Kompressoren ist die Antriebsgeschwindigkeit
des Kompressors
Drehzahlanzeiger (bis 20.000 U/min) an der Antriebs-
oder Nebenschraube des Kompressors messbar.
Ein Kontakt-Drehzahlmesser vom Typ Multimetrix
RPM82 ist für die Geschwindigkeitsmessung an den
Schrauben des Kompressors B200 gut geeignet.
Da sich die Antriebs- und die Nebenschraube nicht glei-
ch schnell drehen, sind die Entsprechungen zwischen
den Geschwindigkeiten der Antriebswelle und der
Schraube, an der die Messung erfolgt, den Tabellen in
den folgenden Abschnitten zu entnehmen :
- Messung an der Antriebsschraube : Tabelle 1
- Messung an der Nebenschraube : Tabelle 2
Um Zugang zu den sich drehenden Schrauben zu erlan-
gen, müssen die Schraube 38 entfernt und die Stöpsel
20 abgenommen werden.
Um sich zu vergewissern, dass die Drehrichtung
des Kompressors stimmt, müssen sich die Antriebs-
und die Nebenschraube unabhängig von der
Antriebsart in die u.a. Richtungen drehen (B200 12R
und B200 10L) :
Die mit einem
Kompressoren B200 können sich kurzzeitig (weniger als
30 Sekunden) in umgekehrter Richtung drehen, um die
Drehrichtung zu kontrollieren.
Bei längerer Drehung in eine andere Richtung als im
Schema angegeben kann der Kompressor schwer bes-
chädigt werden und entfällt die Gewährleistung.
*
11/22
nur indirekt
Rückschlagventil ausgestatteten
HINWEIS :
Loctite ® ist eine eingetragene Handelsmarke.
mit einem
®
