- Seite 1 BT-D03 RF Drahtloser digitaler Raumthermostat WATTS Vision System ® Betriebsanleitung wattswater.eu...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH INHALTSVERZEICHNIS Allgemeine Informationen ................1. Produkteigenschaften ................2. Verpackungsinhalt ..................3. Erstinstallation ....................4. Produktbeschreibung .................. 4.1 Beschreibung der Displaysymbole ..............6 5. Betriebsartauswahl ..................5.1 Ändern der Temperatureinstellung ..............8 5.1.1 Betriebsart Timer/Boost 5.1.2 Betriebsart Automatik 5.1.3 Betriebsart Komfort 5.1.4 Betriebsart Reduziert/ECO 5.1.5 Betriebsart Frostschutz 5.1. -
Seite 3: Allgemeine Informationen
DEUTSCH Batterie nicht entfernen. Batterien fern ALLGEMEINE INFORMATIONEN von Kindern halten. Bei Verschlucken sofort einen Arzt heranziehen. Sicherheitshinweise und • 2012/19/EG (WEEE-Richtlinie): Mit die- Betriebsanleitungen sem Symbol gekennzeichnete Produkte dürfen in der Europäischen Union nicht • Dieses Produkt sollte von einer Fachkraft als unsortierter Hausmüll entsorgt wer- installiert werden. -
Seite 4: Produkteigenschaften
DEUTSCH 1. PRODUKTEIGENSCHAFTEN • Pincode und Schrauben für öffentliche Bereiche. • Kompatibilität des WATTS Vision ® • Nichtflüchtiger EEPROM-Speicher. Systems mit dem angeschlossenen • 2x1,5V AAA Batterien (LR3). Thermostat. • 2 Parametermenüs: Benutzer und • 3 berührungsempfindliche Tasten. Installateur. • Drahtlose bidirektionale Kommunikation 868 MHz. -
Seite 5: Erstinstallation
Einsetzen der Batterien. • Öffnen Sie die Abdeckung und legen Sie die 2 mitgelieferten AAA-Batterien ein. • Schließen Sie die Abdeckung. Thermostatkopplung, Initialisierung der Funkverbindung. Sie müssen Ihren Empfänger oder die WATTS Vision Zentraleinheit BT-CT02 ® Modus Funk-Initialisierung bzw. Funk-Paarung... -
Seite 6: Produktbeschreibung

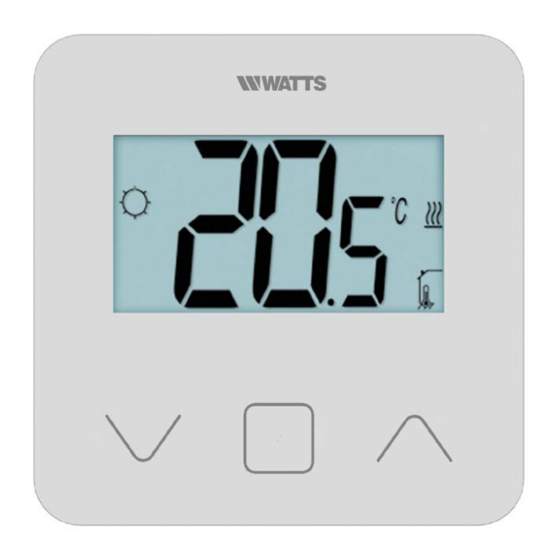

DEUTSCH 4. PRODUKT- BESCHREIBUNG Bestätigung der Temperatursollwerteinstellung oder Zugriff auf das Parametermenü oder Anzeige der gemessenen Temperatur/des Temperatursollwerts. Minus-Taste oder Plus-Taste Ab/links-Taste zur oder Auf/ Menünavigation. rechts-Taste zur Menünavigation. 4.1 Beschreibung der Displaysymbole Symbol zur Angabe der aktuellen Betriebsart des Thermostats mit von Tastensperre. -
Seite 7: Betriebsartauswahl
DEUTSCH 5. BETRIEBSARTAUSWAHL Menü zur Betriebsartauswahl oder Keine Benutzeraktion 5 Sekunden nach 10 s 2 Sekunden Automatische Parametermenü Auswahl der Auswahl der aktuellen Betriebsart Betriebsart Drücken eine beliebige Taste , um den Thermostat und die Hintergrundbeleuchtung zu aktivieren. Halten Sie die Taste 2 Sekunden lang gedrückt, um das Menü... -
Seite 8: Ändern Der Temperatureinstellung
24H liegt, dann in Tag/en “d”. Achtung: In dieser Betriebsart könnte die Anlage einfrieren. 5.1.2 Betriebsart Automatik Diese Betriebsart wird nur aktiviert, wenn der Thermostat mit einer WATTS Vision Zentraleinheit BT-CT02 gekop- ® pelt ist. Im Automatikbetrieb folgt das Heizsystem... -
Seite 9: Wichtigste Funktionen
DEUTSCH 6. WICHTIGSTE FUNKTIONEN 6.1 Zugriff auf das Menü Benutzerparameter Automatische Rückkehr (10 Sekunden ohne Tastenbetätigung) Menüs Komfort, Reduziert, Auto, Betriebsartauswahl Parametermenü Standby, Boost oder Frostschutz 2 Sekunden 5 Sekunden 10 Sekunden ohne 2 Sekunden Benutzeraktion Bildschirmschoner Navigationsmenü Drücken eine beliebige Taste, Thermostat... -
Seite 10: Reversible Betriebsart
DEUTSCH Bei Aktivierung und laufender Erkennung 6.2 Reversible Betriebsart erscheint das Symbol und blinkt am Der Zugriff zum Menü Reversible Bildschirm! Mit dieser Funktion wird der Betriebsart unter zwei Temperaturverlauf gemessen und aufge- Bedingungen möglich: zeichnet. - Der Thermostat ist nicht mit einer Bei Erkennung eines offenen Fensters Zentraleinheit BT-CT02 oder einem wendet der Thermostat den Frostschutz-... -
Seite 11: Pin-Code
DEUTSCH 6.6 PIN-Code 6.7 Sonstige Informationen Um diese Funktion zu aktivieren, geben Sie 6.7.1 Heiz- und Kühlanzeigen den Benutzerparameter 10 ein. Logos Anzeige Systemanforderungen: Der PIN-Code schützt den Thermostat vor jeder Änderung der Temperatur- oder Heizung ist Betriebsarteneinstellung. Kühlung ist Wenn der Benutzer eine Taste betätigt, erscheint die Meldung “PIN”. -
Seite 12: Beschreibung Der Benutzerparameter
DEUTSCH 7. BESCHREIBUNG DER BENUTZERPARAMETER Aktivierung der Funkkopplung: Mit der Taste wird die Funkkopplung gestartet: Bei erneutem Drücken der Taste wird diese Betriebsart beendet. Temperatureinheit für die Anzeige: ➤ °C: Celsius ➤ °F: Fahrenheit Standardwert: °C Werte: °C / °F Summeraktivierung: “Yes”: Funktionsaktivierung “no”: keine Aktivierung... -
Seite 13: Pin-Code-Aktivierung
DEUTSCH Justierung des externen Sensors (Fernfühler): Dieses Menü wird nur angezeigt, wenn der Parameter rEG (#20) auf „Amb“ gesetzt ist. Die Justierung muss erfol- gen, nachdem eine bestimmte Betriebsart einen Tag lang aktiviert war. Platzieren Sie das Referenz Thermometer in der Raummitte etwa 1,5 m über Bodenhöhe. -
Seite 14: Benutzereinstellungen Zurücksetzen
DEUTSCH Einstellwert für PIN-Code: Der Benutzer muss die Werte der drei Ziffern konfigurieren und die Wahl mit der Bestätigungstaste validieren. Werkseinstellwert: 000 Wertebereich: 000 bis 999 Benutzereinstellungen zurücksetzen: Halten Sie 5 Sekunden lang gedrückt, alle Segmente leuchten auf, was ein Hinweis darauf ist, dass der Thermostat auf die Werksvoreinstellung zurückgesetzt wurde: ➤... -
Seite 15: Beschreibung Der Installationsparameter
DEUTSCH 8. BESCHREIBUNG DER INSTALLATIONSPARAMETER Um auf diese Installationsparameter zuzugreifen, muss der Installateur zu Benutzerpara- meter 15 gehen. Anschließend hält er die Bestätigungstaste 5 Sekunden lang gedrückt. Zugriff auf Installationsparameter Installations- parameter Taste Taste Tasten gedrückt gedrückt loslassen halten halten Auswahl des Temperatursensors für die Regelung: - AIR: Regelung mit internem Sensor - Amb: Regelung mit externem Sensor... -
Seite 16: Mindestwert Des Einstellbereichs Der Sollwerttemperatur
DEUTSCH Regelungsart: - HYs: Hystereseregelung - bP: Proportionalregelung (PWM) Werkseinstellwert: bP Sonstige Werte: HYs Hysteresewert: Dieses Menü wird nur angezeigt, wenn der Parameter “typ” dem Wert “HYs” entspricht. Verwenden Sie die Tasten zur Einstellung des Hysteresewerts. Die Einstellung wird bestätigt mit der Taste Standardwert: 0.3°C Wertebereich: 0.2°C bis 3°C Wahl der Estrichart:... -
Seite 17: Fehlersuche Und Lösungen
DEUTSCH Antikondensationsfunktion der Anlage: Wird Kondensation festgestellt, wird die Klimaanlage angehalten oder/und der Entfeuchter aktiviert. Werkseinstellwert: yes Sonstige Werte: no EEPROM löschen: Alle Thermostatparameter werden Werkseinstellungen überschrieben. Die Funk-Initialisierung bzw. Funk-Paarung wird ebenfalls zurückgesetzt. Wenn Sie die Taste gedrückt halten, erscheint die Anzeige : Zugriff auf Installationsparameter Löschen ausgeführt... -
Seite 18: Wartung
DEUTSCH Mein Thermostat scheint richtig zu funktionieren, aber die Heizung oder Kühlung funktioniert nicht richtig Ausgang Am Empfänger: - Den einwandfreien Empfang des Funksignals überprüfen. - Die Verbindungen überprüfen. - Die Stromversorgung des Heizelements überprüfen. - Den Installateur kontaktieren. Funk- Die folgenden Punkte prüfen: Kommunikation - Der Empfänger muss in einem Mindestabstand von 50 cm zu allen anderen elektrischen... -
Seite 19: Abmessungen Und Gewicht
DEUTSCH Softwareversion Im Parametermenü angezeigt. Vers 14 Kompatible Empfänger BT-M6Z02 RF - BT-FR02RF BT-WR02RF / BT-WR02HC BT-PR02RF - BT-CT02 Andere Empfänger können kompatibel sein, prüfen Sie die Betriebsanleitung Ihres Empfängers. Produkt entspricht UE 811/2013 und 2010/30/UE Klassifizierung Beitrag (2%) 11.1 Abmessungen und Gewicht 60 mm 83,5 mm 17 mm... - Seite 20 Recht auf technische und konstruktive Änderungen an seinen Produkten ohne vorherige Ankündigung vor. Gewährleistung: Sämtliche Käufe und Kaufverträge setzen ausdrücklich die Anerkennung der Allgemeinen Verkaufs- und Lieferbedingungen durch den Käufer voraus, die auf der Website www.wattswater.eu zu finden sind. Watts widerspricht hiermit jeglicher abweichenden oder zusätzlichen Bedingung zu den Allgemeinen Verkaufs- und Lieferbedingungen, die dem Käufer ohne schriftliche Zustimmung durch einen Watts-Verantwortlichen in...
