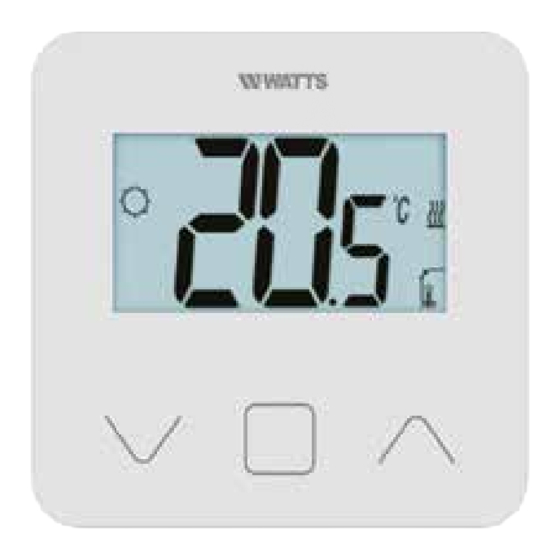

Watts BT-D03-RF Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Watts Anleitungen
  4. Thermostate
  5. Vision BT-D03 RF
  6. Benutzerhandbuch

Watts BT-D03-RF Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für BT-D03-RF:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22

Quicklinks

Diese Anleitung herunterladen
BT-D03 RF
Wireless digital room thermostat
WATTS Vision
User guide
EN
Benutzerhandbuch
DE
Manuel d'utilisation
FR
Gebruikershandleiding
NL
Manuale d'uso
IT
Guía de Usuario
ES
Brugervejledning
DA
Bruksanvisning
SV
Bruksanvisning
NO
Käyttöopas
FI
Руководство по эксплуатации
RU
Instrukcja obsługi
PL
wattswater.eu
System
®
2–20
21–40
41–60
61–80
81–100
101–120
121–140
141–160
161–180
181–200
201–220
221–240

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Watts BT-D03-RF

Inhaltszusammenfassung für Watts BT-D03-RF

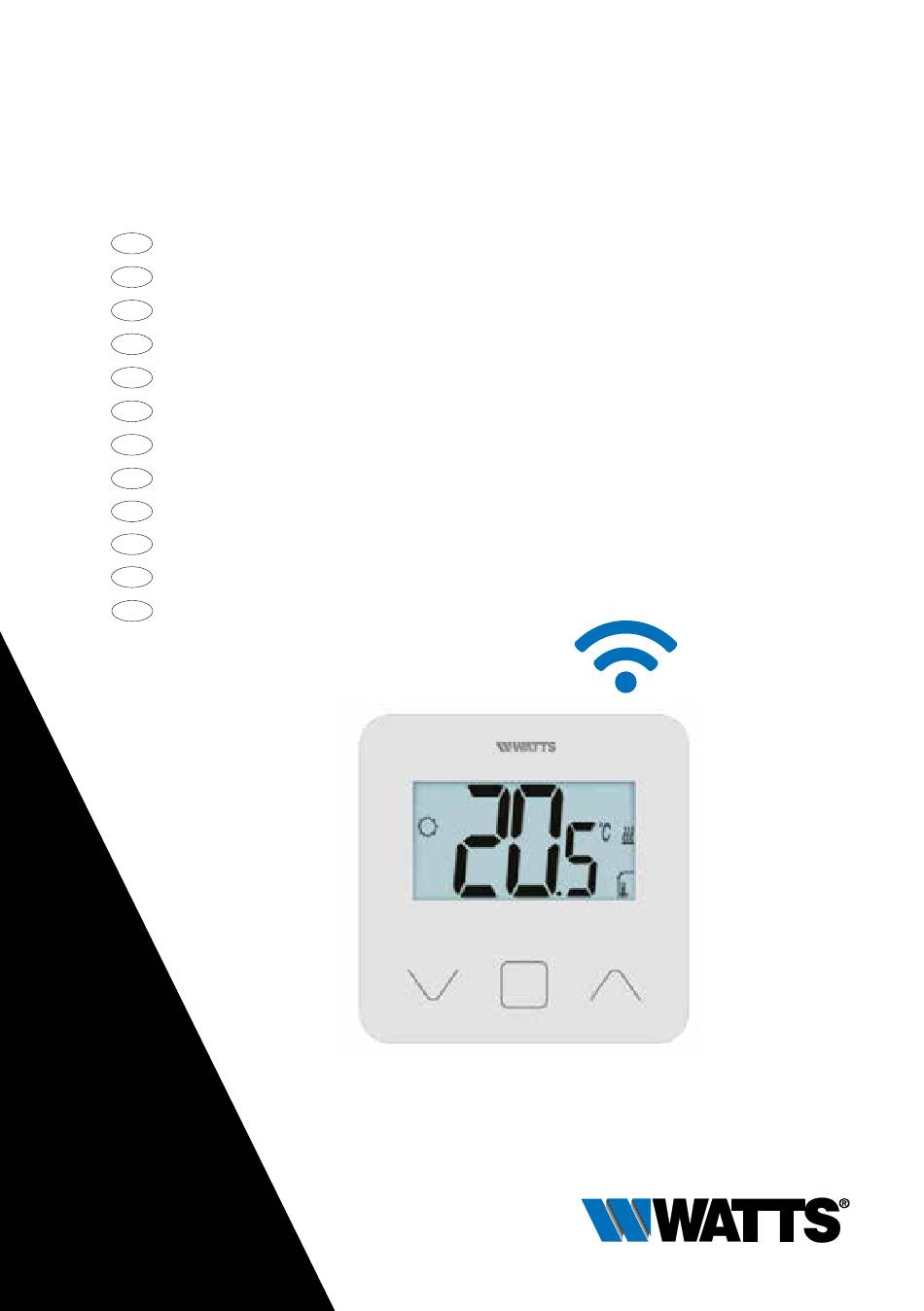

  • Seite 1 BT-D03 RF Wireless digital room thermostat WATTS Vision System ® User guide 2–20 Benutzerhandbuch 21–40 Manuel d’utilisation 41–60 Gebruikershandleiding 61–80 Manuale d’uso 81–100 Guía de Usuario 101–120 Brugervejledning 121–140 Bruksanvisning 141–160 Bruksanvisning 161–180 Käyttöopas 181–200 Руководство по эксплуатации 201–220 Instrukcja obsługi 221–240...
