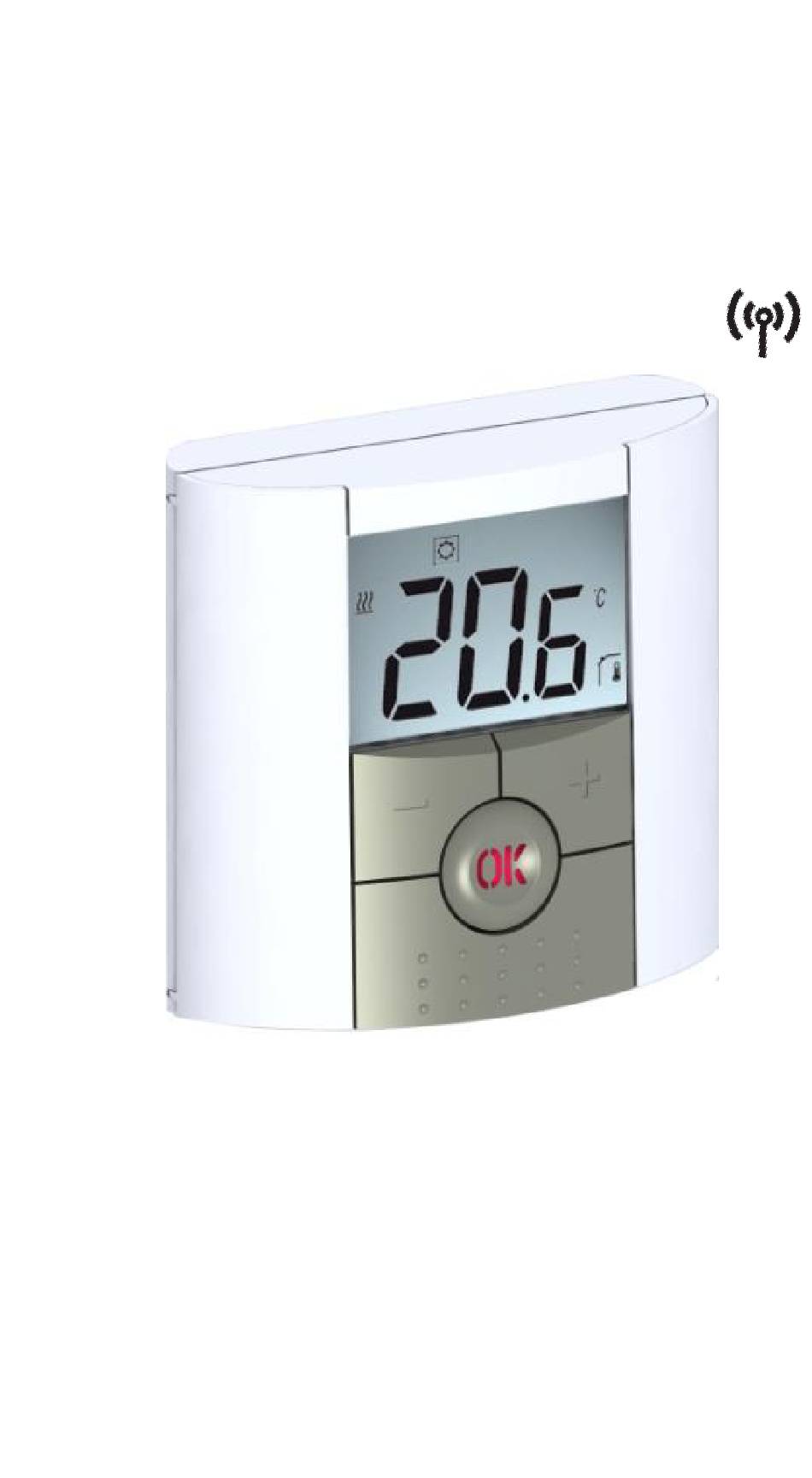

- Seite 1 BT-DRF-02...
- Seite 2 WICHTIG! Vor Installation das Installations- und Benutzerhandbuch sorgfältig lesen, sich mit den in ihm angeführten Anweisungen vertraut machen und diese Anweisungen einhalten. Der Hersteller ist für die Einrichtung gemäß den Rechtsbestimmungen verantwortlich, falls sämtliche angeführte Bedingungen eingehalten werden. Bei Arbeit mit dem Gerät sind die in diesem Installations- und Benutzerhandbuch angeführten Anweisungen zu respektieren.
-
Seite 3: Inhaltsverzeichnis
Inhalt Beschreibung des Thermostates ........48 1.1 Tastatur ..................49 1.2 LED & Display ................49 Erstinstallation ..............50 Batterien einlegen ............50 Funkverbindung einrichten ..........50 2.2.1 Mit Empfängeren ............. 50 2.2.2 Mit der Zentral ..............51 Einschalten ..............51 Definition des Betriebsmodus ......... -
Seite 4: Beschreibung Des Thermostates
Beschreibung des Thermostates Elektronisch programmierbarer Thermostat mit LCD- Anzeige für die Regelung verschiedener Arten von Heizungssystemen. Dieses Gerät hilft Ihnen, den Energieverbrauch zu optimieren und erhöht den Komfort. - Modernes Design mit Soft-Touch-Material - Einfache Verkabelung und Installation - Frostschutzfunktion - Ferien- oder Party-Funktion - Nichtflüchtiger Speicher EEPROM - 2 AAA-Batterien, ausreichend für 2 Jahre Betrieb... -
Seite 5: 1.1 Tastatur
1.1 Tastatur 1.2 LED & Display Leuchtet rot: die Heizung wird gefordert (wenn Hintergrundbeleuchtung leuchtet) Blinkt rot: Fehler des Fühlers oder der Batterien... -
Seite 6: Erstinstallation
Betriebsarten-Menü (Die aktive Betriebsart ist eingerahmt.) Parameternummer, falls „3“ angezeigt wird. Menü der Einrichtungsparameter. Anzeige des verwendeten Sensortyps und der Temperatur Regelung => interner oder externer Umgebungssensor. Regelung => Fußbodensensor. Regelung => interner Sensor mit Bodensensor zur Temperaturbegrenzung. Anzeige der Außentemperatur Anzeige Heizbedarf. -
Seite 7: Mit Der Zentral
Der Thermostat sendet nun das Funkkonfigurationssignal an den Empfänger. - Überprüfen Sie die Empfangsqualität am Empfänger (wird in der Regel durch eine grün blinkende LED angezeigt). Nachdem die Verbindung zwischen Empfänger und Thermostat konfiguriert ist, drücken Sie die Escape-Taste ), um wieder zur Hauptanzeige zurückzugelangen. - Sie können nun die Funkdistanz prüfen, indem Sie in den Raum gehen, dessen Temperatur reguliert werden soll. -
Seite 8: Definition Des Betriebsmodus
Definition des Betriebsmodus Nach Installation bietet der Thermostat unterschiedliche Betriebs- und Regelungsmöglichkeiten an. Die Betriebs- und Regelungsmöglichkeiten unterscheiden sich nach dem Modell des zum Thermostat zugeordneten Empfängers (Regelung des Fußbodens, Raums, Raums mit Fußbodenbeschränkung, Funktion des Pilotleiters,…). Automatischer Modus (Bei allen Modellen des Empfänger verfügbar) Der Thermostat verfügt über mehrere unterschiedliche Betriebsmoden. -
Seite 9: Betriebsart "Aus
Betriebsart “AUS” 3.1.3 Verwenden Sie diese Betriebsart, um die Anlage auszuschalten. Achtung: In dieser Betriebsart kann die Anlage einfrieren. - Bei ausgeschalteter Anzeige können Sie sich jederzeit durch Drücken der Taste (OK) einige Sekunden lang die aktuelle Temperatur anzeigen lassen. - um den Funktionsmodus zu verlassen, verwenden Sie die Navigationstaste nach links (◄) oder nach rechts (►). -
Seite 10: Spezialfunktionen
Wenn Sie die Timer-Funktion vor Ablauf des Zeitraums beenden möchten, setzen Sie den Wert für die Dauer mit Hilfe der Taste (-) auf „no“oder verwenden Sie die Navigationstaste nach links (◄) oder nach rechts (►). Spezialfunktionen Tastensperre-Funktion Verwenden Sie diese Funktion, um jegliche Änderungen an Ihren Einstellungen zu verhindern (im Kinderzimmer, in einem öffentlich zugänglichen Raum,...). -
Seite 11: Informationsfunktion
Informationsfunktion Mit dieser Funktion können Sie alle aktuellen Temperaturen der am Thermostat angeschlossenen Messfühler (Fußbodensensor, externer Sensor oder Außensensor) schnell ablesen, indem Sie mehrmals die Escape-Taste ( ) drücken. Diese Möglichkeit zum „Durchblättern“ steht nur auf der Hauptanzeige zur Verfügung Sie können folgende Werte ablesen: - eingestellte Solltemperatur. -
Seite 12: Airc: Kalibrierung Des Internen Sensors
Vorgabewert und Optionen RF INI: Konfiguration der Funkverbindung Sendet das Funkverbindungssignal für die Zuordnung des Funkthermostats zum Funkempfänger. Zusätzlich müssen Sie auch den Empfänger gleichzeitig in den Funkkonfigurationsmodus versetzen. (Bei einem einfachen Empfänger halten Sie einfach die Taste gedrückt, bis das grüne Licht leuchtet –... - Seite 13 * Achtung: Vergewissern Sie sich, dass Sie alles haben, was Sie für die Neueinrichtung Ihrer Anlage brauchen, bevor Sie diese Funktion benutzen. Wird nur angezeigt, wenn die BT-DRF-02 mit einem Multi-Zonen-Empfänger verbunden ist CHA— --: Nummer der verbundenen Zone Software-Version VErS ___ End: Parametermenü...
-
Seite 14: Technische Charakteristik
Technische Charakteristik Umgebungsbedingungen: Betriebstemperatur: 0°C - 40°C Transport- und Lagertemperatur: -10°C to +50°C Schutzart IP30 Installationsklasse Class II Verschmutzungsgrad Temperaturmessgenauigkeit 0.1°C Temperatureinstellbereich 5°C to 35°C in 5° Komfort- Absenktemperatur Schritten Frostschutz 10°C (einstellbar) Timer 5°C to 35°C Proportionalbereich (PWM Regelcharakteristik 2°C bei 10-min-Zyklus) oder Hysterese von 0,5°C... -
Seite 15: Lösung Der Probleme
Lösung der Probleme Der BT D-RF 02 lässt sich nicht einschalten - Überprüfen Sie, ob der Schutzaufkleber auf den Batterien entfernt wurde. Batterieproblem - Überprüfen Sie, ob die Batterien in der richtigen Richtung eingelegt sind. - Überprüfen Sie die Batteriekapazität Die LED des BT D-RF 02 blinkt rot Das Symbol blinkt (Umgebungssensor). - Seite 16 Der BT D-RF 02 scheint korrekt zu funktionieren, aber die Heizung arbeitet nicht richtig Am Empfänger: - Überprüfen Sie die Empfangsqualität des Funksignals. - Überprüfen Sie die Verbindungen. Ausgänge - Überprüfen Sie die Stromversorgung der Heizelements. - Wenden Sie sich an den Installationsbetrieb - Überprüfen Sie folgende Punkte: - Der Empfänger muss in einem...
-
Seite 17: Fortgeschrittenes Installationsmenü Der Parameter
Fortgeschrittenes Installationsmenü der Parameter Eingang ins Menü des Thermostates BT-DRF-02... - Seite 18 Um ins Menü zu kommen, die Taste betätigen und sie für 5 Sekunden gedrückt halten; dann muss der folgende Bildschirm mit dem ersten Parameter erscheinen: Nach Eingang ins Menü mittels den Tasten (<) oder (>) auf den Parameter übergehen, den sie ändern möchten. Für Änderung und Modifizierung die Tasten (+) und (-) verwenden;...
- Seite 19 Parameter Fortgeschrittenes Installationsmenü Beschreibung des Nummer Bezeichnung Wert aus Produktion Weitere Möglichkeiten Parameters "amb": Außenfühler der Raumtemperatur Die folgenden Möglichkeiten sind nur bei dem Auswahl des für "AIR" Empfänger verfügbar. Regelung Innenfühler der "FLR": Regelung durch den Fußbodenfühler verwendeten "FL.L": Raumregelung mit möglicher Raumtemperatur Fühlers Beschränkung des Fußbodens (s.
- Seite 20 Anzeige der vom Außenfühler " - -.- " (Raumfühler) gemessenen Werte Anzeige der Werte, die von dem an den Empfänger Typ angeschlossenen " - -.- " Fußbodenfühler gemessen sind "no" Von 5°C bis FL.L Untergrenze der Fußbodentemperatur Es ist keine untere Beschränkung "FL.Hi"...
- Seite 21 Funktion des Pilotleiters für die Anwendungen auf dem französischen "no" "yes" Markt: Diese Möglichkeit ist zu Funktion ist nicht verwenden, falls die Einrichtung einen in Funktion ist aktiviert aktiviert Kombination mit Energiesparer installierten Pilotleiter hat. Mindestwert des Einstellungsbereichs "5,0°C" "15,0°C" "20,0°C"...
