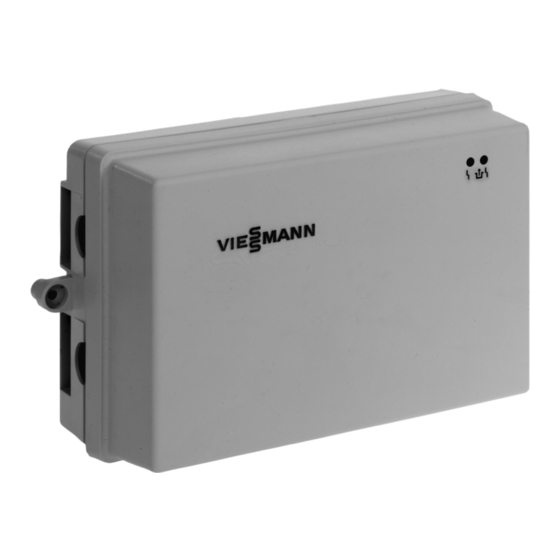

Viessmann Vitocom 100 Montageanleitung

Kommunikationsschnittstelle
Vorschau ausblenden Andere Handbücher für Vitocom 100:

Werbung

Inhaltsverzeichnis
Montageanleitung
Vitocom 100
Viessmann Kommunikationsschnittstelle
Best. Nr: 7450 537 , Z000 631, Z000632, Z000 633, Z000 634
Vitocom 100
5851 016
1/2000

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocom 100

  • Seite 1 Montageanleitung Vitocom 100 Viessmann Kommunikationsschnittstelle Best. Nr: 7450 537 , Z000 631, Z000632, Z000 633, Z000 634 Vitocom 100 5851 016 1/2000...
  • Seite 2: Sicherheitshinweise

    Viessmann-Werken erfolgen. IEC 364, den Anschlußbedingungen des örtlichen Energieversorgungsunter nehmen und den d VDE-Vorschriften c SEV-Vorschriften a ÖVE-Vorschriften auszuführen! Die Zuleitung der Vitocom 100 darf mit max. 16 A abgesichert sein. Hinweis! : Verweis auf andere zu beachtende Anleitungen.
  • Seite 3: Inhaltsverzeichnis

    ................Vitocom 100 an das Telefonnetz anschließen a .
  • Seite 4: Montage Funktionsübersicht

    Betrieb F Kommunikationsdienste K Vitotronic 150, 200, 300, G Viessmann Produkte Dekamatik, Viessmann Trimatik Vitocom 100 anbauen 1. Die Vitocom 100 mit beiliegenden Schrauben an der Wand befestigen. 2. Anschlußraum öffnen: Kreuzschlitzschraube lösen und Gehäuseoberteil abnehmen. Hinweis! Nachdem alle Anschlüsse erfolgt sind und der Codierschalter S1 (Sprachum stellung) eingestellt ist, Anschlußraum...
  • Seite 5: Übersicht

    H Vitotronic 150, 200 und 300 mit Steckverbinder aVG (KM-BUS-Leitung) H Vitodens und Vitopend mit Steckverbinder aVG (KM-BUS-Leitung) H Viessmann Trimatik und Dekama tik über Steckverbinder gK H Eurola mit Eurolamatik-OC mit Steckverbinder aVS Anschluß der KM-BUS-Leitung H Pendola mit Regelung für witte Bei Anschluß...
  • Seite 6: Anschluß An Das Telefonnetz

    Anschluß direkt zur Telefonsteckdose TAE 6N vorgenommen werden kann. Hinweis! Die Telefonsteckdose für den Anschluß der Vitocom 100 muß mit Codierung N ausgeführt sein. Die Codierung kann beim Beantragen des Telefonanschlusses bei der Telekom angegeben werden. a, c, f und i Die Vitocom 100 ist mit einem Westernstecker ausgerüstet.
  • Seite 7: Vitocom 100 An Das Telefonnetz Anschließen C

    Elektrische Anschlüsse Anschluß an das Telefonnetz (Fortsetzung) Vitocom 100 an das Telefonnetz anschließen A Telefonsteckdose (T+T) Vitocom 100 B Telefonadapter (seperat verpackt) C Anschlußleitung mit Western- stecker Vitocom 100 an das Telefonnetz anschließen A Telefonsteckdose Vitocom 100 B Telefonadapter (seperat verpackt) C Anschlußleitung mit Western-...
  • Seite 8: Vitotronic 150, 200 Und 300 Anschließen

    Durch diese Verbindung kommuniziert die Vitocom 100 mit der Regelung, überwacht die Heizungsanlage auf Störungen und führt Fernschaltbefehle aus. Hinweis! Bei Bedarf können zusätzliche Signale an der Regelung oder an der Vitocom 100 aufgeschaltet werden (siehe Seite 20). Serviceanleitung der jeweiligen Regelung 1.
  • Seite 9: Vitodens 100, 200 Und 300 Und Vitopend 200 Anschließen

    überwacht die Heizungsanlage auf Störungen und führt Fernschaltbefehle aus. Hinweis! Bei Bedarf können zusätzliche Signale an der Regelung oder an der Vitocom 100 aufgeschaltet werden (siehe Seite 20). Serviceanleitung der jeweiligen Regelung 1. Steckverbinder aVG der KM BUS Lei...
  • Seite 10: Dekamatik Anschließen

    Die Vitocom 100 kommuniziert mit der Regelung und überwacht die Heizungsan lage auf Störungen. Hinweis! Bei Bedarf können zusätzliche Signale an der Regelung oder an der Vitocom 100 aufgeschaltet werden (siehe Seite 20). Serviceanleitung der jeweiligen Regelung Vitocom 100 an Dekamatik anschließen 1.
  • Seite 11: Externe Betriebsprogramm-Umschaltung Anschließen

    Das an der Dekamatik manuell vorgewählte Betriebsprogramm kann von einer Leitstelle, D1-/D2-/E-Plus-Funktelefon oder einem Telefon mit MFV oder Code-Sen der verändert werden. Zur Umschaltung kann der Schalt-Ausgang Vitocom 100 genutzt werden. Potentialfreier Kontakt an Klemmen 23 und 24 der Anschlußleitung.
  • Seite 12: Viessmann Trimatik Anschließen

    Die Vitocom 100 kommuniziert mit der Regelung und überwacht die Heizungsan lage auf Störungen. Hinweise! Bei Bedarf können zusätzliche Signale an der Regelung oder an der Vitocom 100 aufgeschaltet werden (siehe Seite 13 und 20). Bei Viessmann Trimatik in Verbindung mit Fernbedienung F oder Schaltmodul FT ist der Anschluß...
  • Seite 13: Externe Betriebsprogramm-Umschaltung Anschließen

    Betriebsprogramm kann von der Leitstelle, D1 /D2 Funktelefon oder einem Telefon mit MFV oder Code Sender verändert werden. Zur Umschaltung kann der Schalt-Ausgang der Vitocom 100 genutzt werden. Die Umschaltung für die Heizkreise und die Trinkwassererwärmung kann gemein sam oder getrennt erfolgen (Umstellung der Codierschalter am Schaltmodul-FT).
  • Seite 14: Zusätzliche Störsignale An Der Vitocom 100 Aufschalten

    Über die Störungs Eingänge können bauseitige Störmeldungen als Netzspannungssignal von 230 V~ aufgeschaltet werden. Eingangssignale werden von der Vitocom 100 überwacht und als Störung gemeldet. Die Abfrage von Eingangssignalen ist über die Leitstelle, D1 /D2 /E-Plus-Funktele fon oder über Telefon mit MFV oder Code Sender möglich.
  • Seite 15: Eurola Mit Eurolamatik-Oc Anschließen

    Die Funktion externe Betriebsprogramm Umschaltung ist nur möglich, wenn kein Erweiterungssatz für einen Heizkreis mit Mischer eingesetzt wird. Bei Bedarf können zusätzliche Signale an der Regelung oder an der Vitocom 100 aufgeschaltet werden (siehe Seite 20). Serviceanleitung der jeweiligen Regelung Potentialfreier Kontakt an Klemmen 1 und 3 im Steckverbinder aVS.
  • Seite 16: Zusätzliche Störsignale An Der Vitocom 100 Aufschalten

    Über die Störungs Eingänge können bauseitige Störmeldungen als Netzspannungssignal von 230 V~ aufgeschaltet werden. Eingangssignale werden von der Vitocom 100 überwacht und als Störung gemeldet. Die Abfrage von Eingangssignalen ist über die Leitstelle, D1 /D2 /E-Plus-Funktele fon oder über Telefon mit MFV oder Code Sender möglich.
  • Seite 17: Pendola Anschließen

    Code Sender verändert werden. Zur Umschaltung kann der Schalt Ausgang der Vitocom 100 genutzt werden. Hinweis! Bei Bedarf können zusätzliche Signale an der Regelung oder an der Vitocom 100 aufgeschaltet werden (siehe Seite 18 und 20). Serviceanleitung der jeweiligen Regelung Potentialfreier Kontakt an Klemmen 2 und 7 im externen Anschlußmodul...
  • Seite 18: Pendola (Mit Regelung Für Witterungsgeführten Betrieb) Anschließen

    Störmeldungen als Netzspannungssignal von 230 V~ aufgeschaltet werden. Eingangssignale werden von der Vitocom 100 überwacht und als Störung gemeldet. Die Abfrage von Eingangssignalen ist über die Leitstelle, D1 /D2 /E-Plus Funktelefon oder über Telefon mit MFV oder Code Sender möglich.
  • Seite 19: Dekamatik-Hk Anschließen

    Zur Umschaltung kann der Schalt Ausgang der Vito com 100 genutzt werden. Hinweis! Bei Bedarf können zusätzliche Signale an der Regelung oder an der Vitocom 100 aufgeschaltet werden (siehe Seite 20). Serviceanleitung der jeweiligen Regelung Im Steckverbinder aVD potentialfreien Kontakt für externe Betriebsprogramm...
  • Seite 20: Zusätzliche Signale An Der Vitocom 100 Aufschalten

    Für eine Grundüberwachung von Heizungsanlagen mit einer Fremdregelung kann über den als Zubehör erhältlichen Steckadapter, Best. Nr. 7403 909, die Brenner störung auf die Vitocom 100 aufgeschaltet werden. Die Brennerstörung wird über den Störungs Eingang erfaßt und mit folgender Meldung an die Kommunika tionsdienste (z.B.
  • Seite 21: Netzanschluß

    Betriebsverhalten Beim Betrieb der Heizungsanlage ist die Vitocom 100 eingeschaltet. Die Vitocom 100 überwacht die Heizungsanlage und meldet Fehler automatisch weiter. Beim Abschalten der Heizungsanlage durch den Hauptschalter wird auch die Vitocom 100 ausgeschaltet. Es werden keine bauseitig aufgeschalteten Störun gen mehr gemeldet.
  • Seite 22: Anschluß Der Vitocom 100 Unabhängig Vom Hauptschalter

    Netzanschluß (Fortsetzung) Anschluß der Vitocom 100 unabhängig vom Hauptschalter Betriebsverhalten Die Vitocom 100 überwacht die Heizungsanlage und meldet Fehler automatisch weiter. Beim Abschalten der Heizungsanlage durch den Hauptschalter bleibt die Vitocom 100 in Betrieb. Bauseitig aufgeschaltete Störungen werden gemeldet. Hinweis! Ein Ausfall der Regelung, aber auch ein Ausschalten der Regelung (z.B.
  • Seite 23: Nach Der Montage

    Anhang Nach der Montage ... Checkliste Folgende Punkte prüfen (ankreuzen) und eventuelle Mängel beheben: j Telefonanschluß richtig ausgeführt? j Regelung richtig angeschlossen? j Netzanschluß richtig ausgeführt? j Verwendung der Anschlüsse in Tabelle der Bedienungs- und Serviceanleitung übertragen? j Codierschalter S1 (Sprachum- stellung) eingestellt? Inbetriebnahme und Konfiguration Inbetriebnahme und Konfigu-...
  • Seite 24: Technische Daten

    Anschluß an das Telefonnetz: über Anschluß- leitung mit D Telefon- stecker a, c, f, i Westernstecker und Telefonadapter Zulassung: d CTR21, TBR21, BAPT 223 ZV5 a,c,f,i CTR21 Viessmann Werke GmbH&Co D 35107 Allendorf Telefon: (06452) 70 0 Telefax: (06452) 70 2780 www.viessmann.de...
