Siko IV28M/1 Benutzerinformation Seite 3

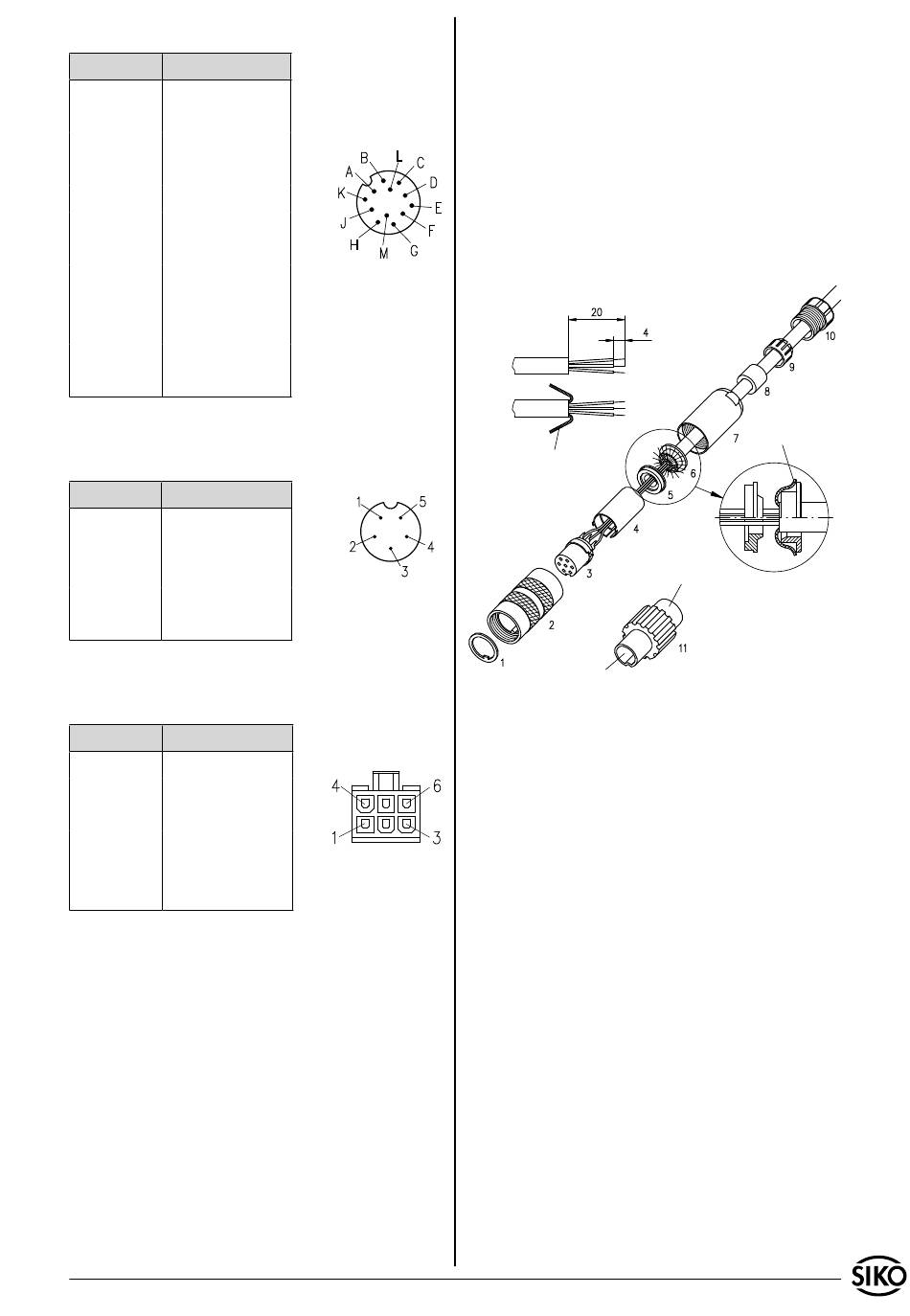

Ausgangsschaltung OP/LD5/LD24 (12pol. Stecker)
Pin Belegung
A Kanal /B
B ---
C Kanal 0
D Kanal I
E Kanal A
F Kanal /A
G ---
H Kanal B
J ---
K GND
L ---
M +UB
4.3 Anschlussart E7 (5pol. Stecker)
Ausgangsschaltung PP
Pin Belegung
1 GND
2 +UB
3 Kanal A
4 Kanal 0
5 Kanal B
4.4 Anschlussart E12 (6pol. Stecker)
Ausgangsschaltung PP
Pin Belegung
1 GND
2 +UB
3 Kanal A
4 Schirm
5 Kanal B
6 Kanal 0
Gegenstecker und Kabelverlängerungen sind bei
Firma SIKO als Zubehör erhältlich:
Montageanweisung für Gegenstecker Anschlussart
E6X (Zubehör)
1. Pos. 6 ... 10 über Kabelmantel schieben.
2. Kabel abisolieren.
3. Schirm umlegen.
4. Pos. 5 auf Litzen schieben.
5. Litzen an Pos. 3 löten (entspr. Anschluss-
plan).
6. Abstandhülse Pos. 4 aufweiten und über Litzen
stülpen, zusammendrücken und auf Pos. 3 ste-
IV28M/1 Datum 23.07.2008
cken. Schlitz und Nut (Pos. 3 und 4) müssen
deckungsgleich sein.
7. Pos. 6 an Pos. 5 drücken, überstehenden Schirm
abschneiden.
8. Pos. 2 und 7 aufschieben und mittels Montage-
werkzeug Pos. 11 verschrauben.
9. Pos. 8 in Pos. 9 stecken, beides in Pos. 7
schieben.
10. Pos. 10 mit Pos. 7 verschrauben.
11. Pos. 1 in Pos 2. schieben.
Ansichtseite =
Steckseite
1 5
2 4
3
Ansichtseite =
Steckseite
5. Inbetriebnahme
Bitte beachten Sie die Hinweise auf ordnungsge-
mäßen mechanischen und elektrischen Anschluss.
Nur dann sind die Voraussetzungen für eine pro-
blemlose Inbetriebnahme und einwandfreien Be-
trieb gegeben.
Ansichtseite =
Prüfen Sie vor der Inbetriebnahme insbesondere
Steckseite
nochmals auf:
• korrekte Polung der Betriebsspannung.
• korrekten Anschluss des Kabels und der Signale.
• festen Sitz des Gebers.
Die Betriebsspannung des Gebers muss gemein-
sam mit der der Folgeelektronik (z.B. Steuerung)
eingeschaltet werden, um Latchup-Effekte an den
Ausgängen des Gebers zu vermeiden.
--> Nehmen Sie den Geber elektrisch in Betrieb.
Art.Nr. 84362
Schirm
Buchsenteil
Stiftteil
Änd. Stand 40/08
Schirm
3
