Beckhoff AG3210 series Originalbetriebsanleitung Seite 31

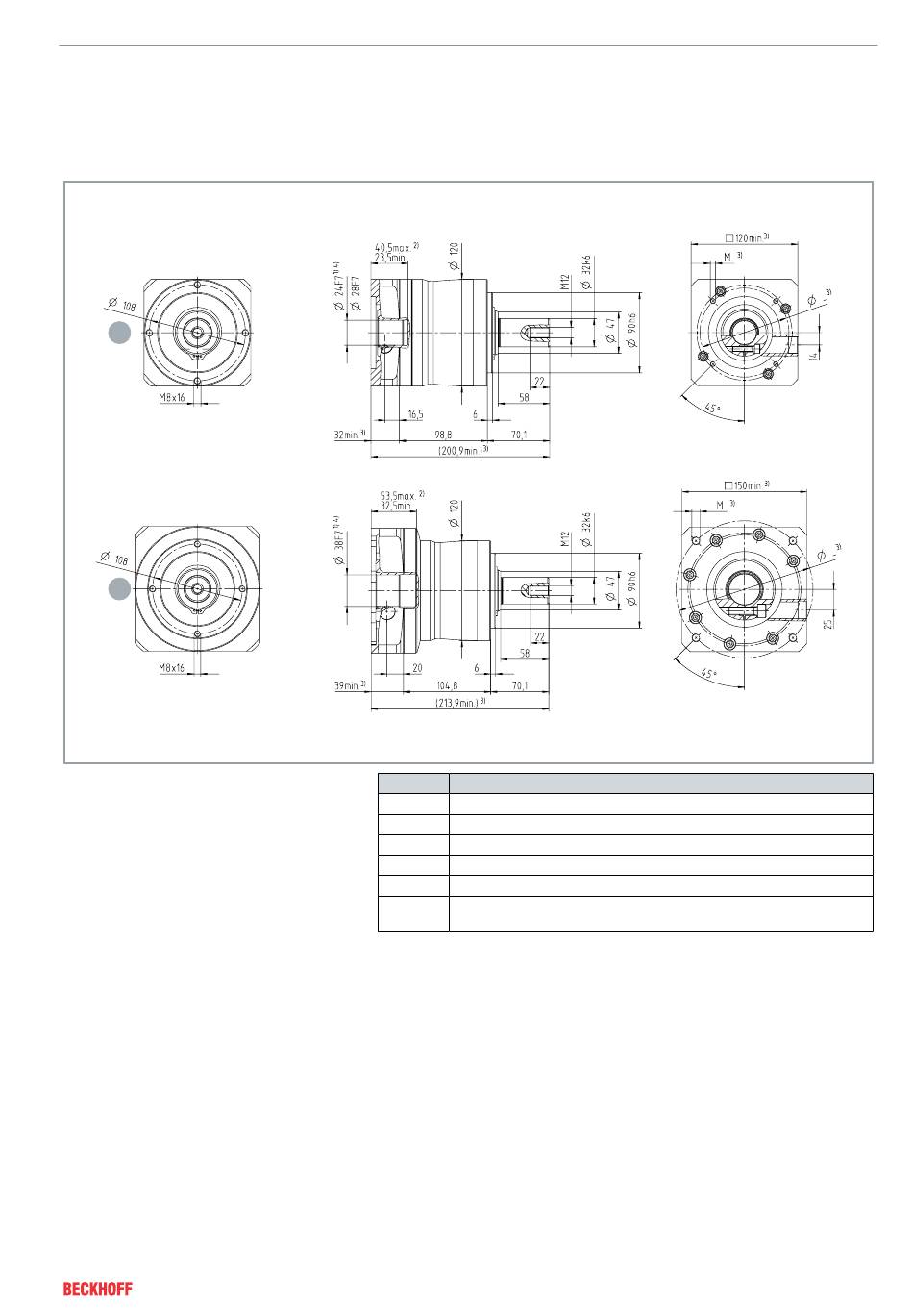

Maßzeichnung NP035
1-stufig
1 A
B
Version: 2.0
• Alle Angaben in Millimetern
• Nicht tolerierte Maße ± 1 mm
Position Erläuterung
A Klemmnabendurchmesser bis 28 mm
B Klemmnabendurchmesser bis 38 mm
1) Motorwellenanpassung prüfen
2) Kleinste / größte zulässige Motorwellenlänge
3) Maße sind abhängig vom Motor
4) Kleinere Motorwellendurchmesser über Distanzhülse mit einer Mindest-
wandstärke von 1 mm anpassbar
AG3210
Technische Daten
─── 31
