Elektroanschluss Zubehör

Anschluss an Benutzerwahl und Modbus

Benutzerwahl: Der Anschluss an die Benutzerwahl kann z. B. zur Steuerung des Stellantriebs der
Dunstabzugshaube über einen potenzialfreien Kontakt verwendet werden, der dem Gerät ein Signal
gibt, die Belüftung zu erhöhen, wenn die Dunstabzugshaube in Betrieb ist. Der Anschluss erfolgt an
Stift 4 und 5 im 8-poliger Stecker.
Die Benutzerwahl kann auch für andere Funktionen verwendet werden, z. B. um Zuluft und Abluft
ungleich laufen zu lassen.

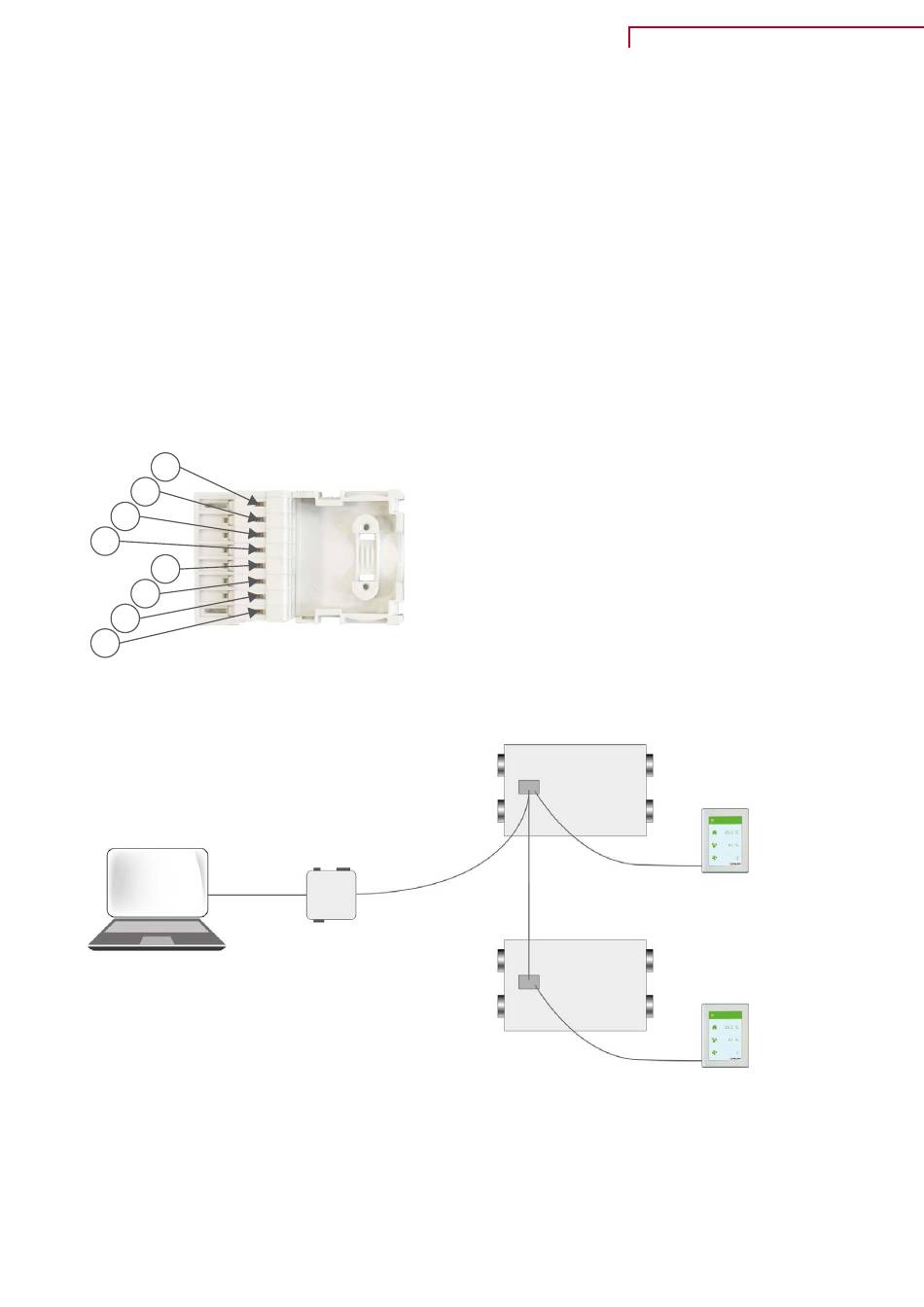

Modbus: Es ist möglich, mit der Anlage über Modbus zu kommunizieren. Der Anschluss erfolgt an Stift
1 (GND), 6 (A1) und 7 (B1) im 8-poligen Stecker.
Bitte beachten Sie die Bedienungsanleitung in Bezug auf Einstellung der Software usw.
Der Stecker wird an das Gerät in Absatz 3 angeschlossen: Anschlussübersicht.
1
2
3
4
5
6
7
8
CTS/Computer
Converter
Modbus
Compact S (Deutsch)
Gerät
Bedienungspanel
Gerät
Bedienungspanel
