Serveur vidéo Axis pour montage sur baie (rack)
12

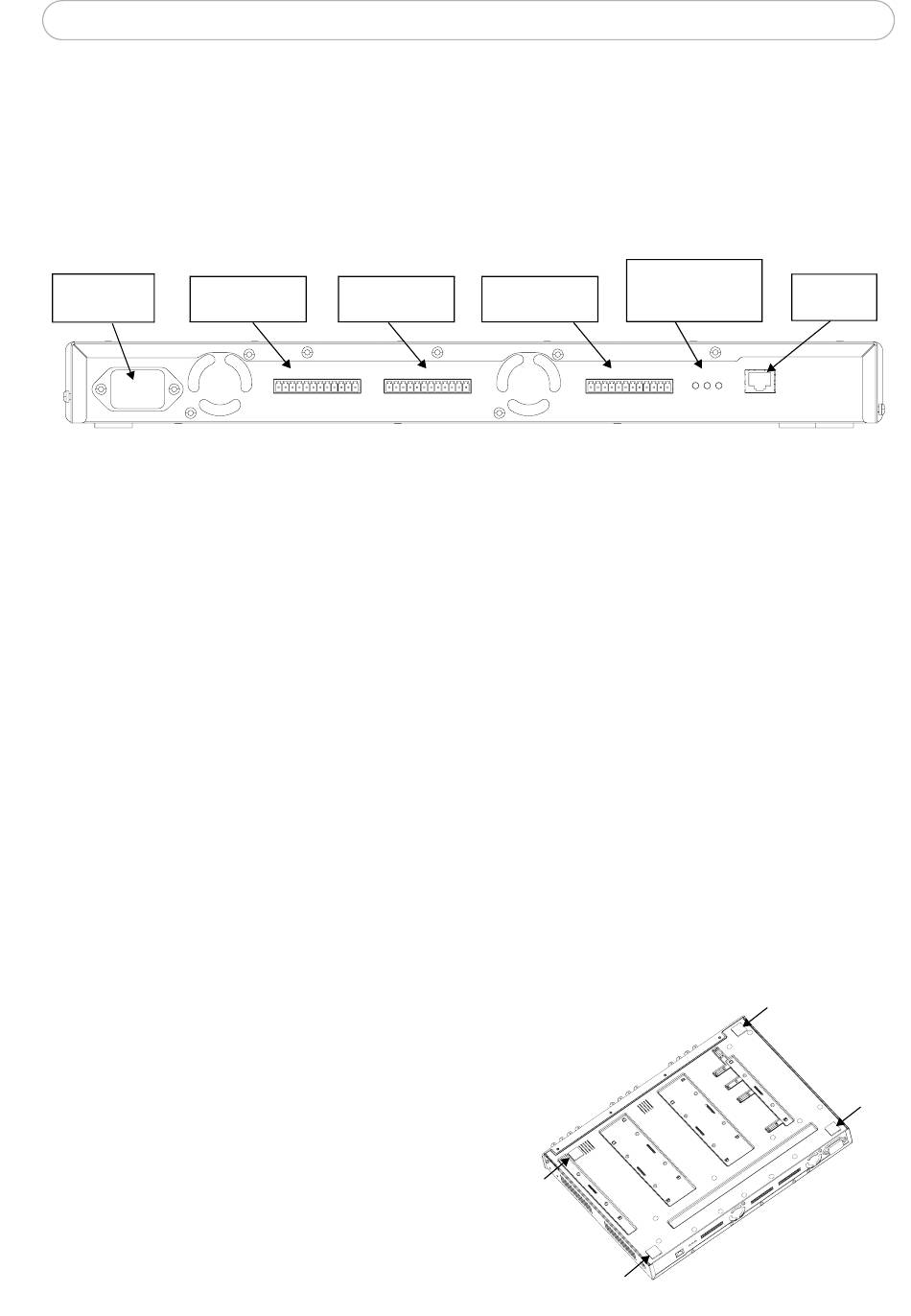

Baie de serveur vidéo 1U AXIS 291 - Présentation
Lisez les consignes suivantes pour vous familiariser avec la baie de serveur vidéo AXIS en
repérant les connecteurs et les témoins.
Connecteur
d'alimentation
Connecteur d'alimentation - Alimentation en entrée : 100-240 Vca, 50-60 Hz, 1,9 A
Connecteur(s) pour terminaux E/S : fait/font office d'interface physique pour les fonctions prises
en charge par le serveur vidéo Axis Blade. Pour plus d'informations, reportez-vous à la page 16.
Témoins DEL d'alimentation et de réseau : le témoin DEL 10/100 clignote en rouge pour les
réseaux de 10 Mbits/s et en vert pour ceux de 100 Mbits/s. Le témoin DEL 1000 clignote en vert
pour les réseaux de 1 Gbit/s. Le témoin DEL d'alimentation reste allumé en vert si la baie est sous
tension.
Connecteur de réseau : les serveurs vidéo Axis Blade sont conçus pour les réseaux de 10/100/1
000 Mbit/s. La connexion s'effectue via un connecteur RJ-45 standard.

Consignes pour l'installation

La pièce où sera installé la baie de serveur vidéo AXIS doit respecter les critères suivants :
• Température ambiante : de 0 °C à +45 °C (de 32 °F à 113 °F)
• Humidité relative : 20-80%
• La source d'alimentation doit se trouver à moins de 1,80 m.
• Espace minimum de 5 cm sur les côtés afin de garantir une ventilation efficace
• Pas trop de poussière
Installation sur une étagère ou une
table
1. Fixez les quatre pieds en caoutchouc sous
l'appareil, comme sur l'illustration.
2. Placez l'appareil sur une surface plane. Notez que
la baie de serveur vidéo AXIS et les câbles
peuvent peser jusqu'à 6 kg. Vérifiez si la surface
peut supporter ce poids.
Connecteur pour Connecteur pour
terminaux E/S 3 terminaux E/S 2
Témoins DEL
Connecteur pour
d'alimentation et de
terminaux E/S 1 réseau
Connecteur
de réseau
