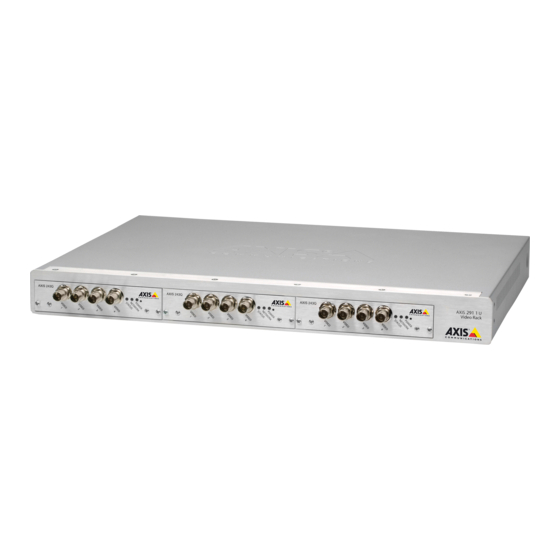

Axis 291 1U Installationsanleitung
Video server rack
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Axis 291 1U
Inhaltszusammenfassung für Axis 291 1U
-
Seite 33: Gefährdungsstufen
AXIS 291 1U Video Server Rack Sicherheitsinformation Lesen Sie das Installationshandbuch sorgfältig durch bevor sie das Produkt installieren. Bewahren Sie das Installationshandbuch für zukünftige Zwecke auf. Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zu Tod oder schweren Verletzungen führt. - Seite 34 Außengehäusen installiert werden. • Lagern Sie das Axis Produkt in einer trockenen und belüfteten Umgebung. • Achten Sie darauf, dass das Axis Produkt weder Stößen noch starkem Druck ausgesetzt ist. • Installieren Sie das Produkt nicht an instabilen Halterungen, Oberflächen oder Wänden.
-
Seite 35: Installationsschritte
AXIS 291 1U Video Server Rack Installationsanleitung In dieser Anleitung wird die Installation des AXIS 291 1U-Videoserver-Racks zur Aufnahme von bis zu drei Axis Blade-Videoservern beschrieben. Informationen zur Installation des Axis Videoservers im Netzwerk entnehmen Sie bitte der Installationsanleitung des Videoservers unter www.axis.com. -
Seite 36: Anschlüsse Und Tasten
AXIS 291 1U Video Server Rack E/A-Klemmanschluss 3 E/A-Klemmanschluss 2 E/A-Klemmanschluss 1 LEDs (Stromversorgung und Netzwerk) Netzwerkanschluss LEDs Bedeutung 10/100-LED Blinkt bei Verbindung mit einem 10 MBit/s-Netzwerk. Grün Blinkt bei Verbindung mit einem 100 MBit/s-Netzwerk. 1000-LED Bedeutung Grün Blinkt bei Verbindung mit einem 1 GBit/s-Netzwerk. -
Seite 37: Betriebsbedingungen
RS485-/RS422-Anschluss Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS-485/RS-422 zur Steuerung von Zusatzgeräten, beispielsweise zum Schwenken und Neigen. Technische Daten Betriebsbedingungen Das Axis Produkt ist für die Verwendung in Innenräumen konzipiert. Produkt Temperatur Luftfeuchtigkeit AXIS 291 1U 0 °C bis 45 °C... -
Seite 38: Kontaktbelegungen Für E/A-Anschluss - Axis P72-Blades
AXIS 291 1U Video Server Rack Europa Großbritannien USA, Kanada, Japan Australien Schweiz Dänemark Südkorea Kontaktbelegungen für E/A-Anschluss – AXIS P72-Blades Kon- Funktion Beschreibung takt +12 V Ausgang, 100 Masse (GND) Digitaleingang: Zum Min. Eingang = 0 V E/A 1, konfigurierbar... -
Seite 39: Kontaktbelegungen Für E/A-Anschluss - Axis Q7414-Blade
Kanal 2, E/A 2 (konfigurierbar) Kanal 3, E/A 2 (konfigurierbar) Kanal 4, E/A 2 (konfigurierbar) RS485A Halbduplex-RS485-Schnittstelle zur Steuerung von Zusatzgeräten, z. B. PTZ-Geräten. RS485B Kontaktbelegungen für E/A-Anschluss – AXIS Q7406- und AXIS Q7436-Blades Kontakt Funktion Beschreibung +12-V-Ausgang, 100 Masse (GND) -
Seite 40: Installieren Der Hardware
HINWEIS HINWEIS HINWEIS Das AXIS 291 Videoserver-Rack ist ausschließlich für Axis Blade-Videoserver vorgesehen. Der Aufstellungsort des AXIS 291 1U-Videoserver-Racks muss die folgenden Anforderungen erfüllen: • Stromquelle innerhalb von 1,8 m • Mindestens 50 mm Seitenabstand zur Gewährleistung der erforderlichen Luftzirkulation •... -
Seite 41: Aufstellen Auf Einer Glatten Fläche
4. Stromversorgung Aufstellen auf einer glatten Fläche Beachten Das AXIS Videoserver-Rack wiegt einschließlich Kabeln bis zu 6 kg. Vergewissern Sie sich, dass die Oberfläche stabil genug ist. 1. Bringen Sie die Gummifüße an der Unterseite des Gehäuses an. 2. Stellen Sie das Gerät auf einer glatten Fläche auf, z. B. einem Regal oder Tisch. - Seite 42 Pozidriv-Schraubenzieher Nr. 3 • Das Rack muss im Boden verankert und verschraubt werden. • Das AXIS Videoserver-Rack muss gegen dieselbe Masse wie das Geräterack geerdet werden. Anbringen der Halterungen 1. Die rechte und die linke Montagehalterung lassen sich anhand des jeweiligen Aufklebers auseinanderhalten.
- Seite 43 AXIS 291 1U Video Server Rack Schraube Senkkopfschrauben (M3x8) 4. Schieben Sie das AXIS Videoserver-Rack in das Geräterack und bringen Sie die Schrauben Schrauben (M6x20)
-
Seite 44: Installieren Von Blade-Videoservern
AXIS 291 1U Video Server Rack Installieren von Blade-Videoservern Das AXIS Videoserver-Rack kann bis zu drei Axis Blade-Videoserver aufnehmen. Die Einschübe dafür sind – von vorne betrachtet – von links nach rechts mit 1 bis 3 durchnummeriert. Die E/A-Anschlüsse für jeden Einschub an der Rückseite sind ebenfalls nummeriert. -
Seite 45: Anschließen Des E/A-Klemmanschlusses
• Die Elektrik des Gebäudes muss mit einem Überstrom-, Kurzschluss- und Erdschlussschutz ausgestattet sein. • Das AXIS Videoserver-Rack ist nur zum Einsatz in Innenräumen und ausschließlich für TN- und IT-Systeme bestimmt. • Sollte versehentlich ein Fremdkörper in das AXIS Videoserver-Rack gelangt sein, trennen Sie immer erst die Stromversorgung, bevor Sie versuchen, den Gegenstand zu entfernen. - Seite 89 AXIS 291 1U Video Server Rack 保 保 保 証 証 証 情 情 情 報 報 報 www.axis.com/warranty/ Axisの製品保証と関連情報については、 をご覧ください...
