Serveurs vidéo AXIS Blade
S/N -
(numéro de série) identique à l'adresse MAC/Ethernet de l'unité,
par ex. 00408C1A2B3C = 00-40-8C-1A-2B-3C.
P/N -
référence du modèle du produit.

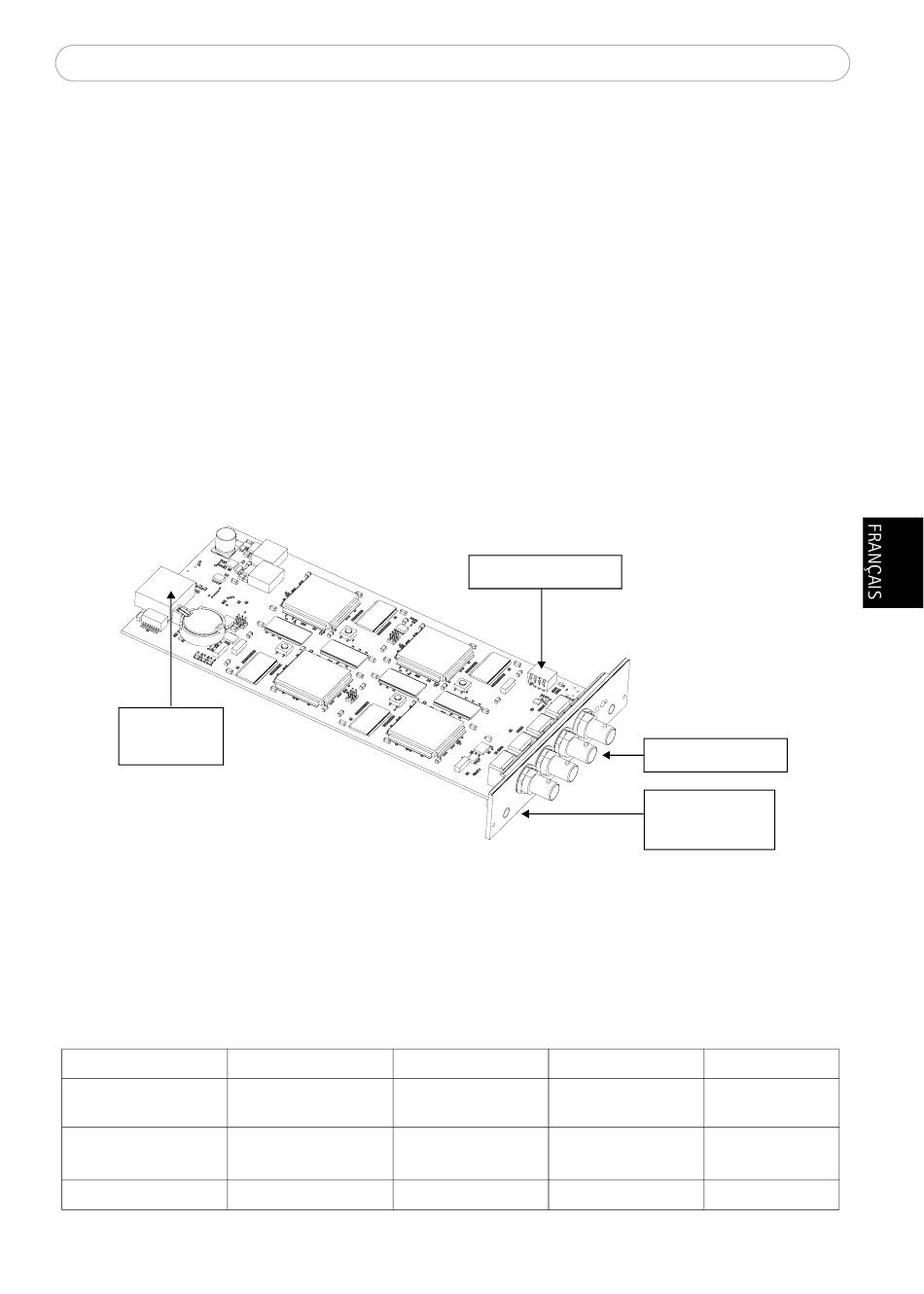

Connecteur de bus -
Interrupteurs DIP (modèles à 4 ports) -
interrupteur DIP de terminaison de ligne. Sur les serveurs vidéo Axis Blade, la terminaison de
ligne de chaque entrée est activée. Autrement dit, les interrupteurs DIP sont en position ON (vers
le bas). Pour connecter l'entrée vidéo en parallèle avec un autre équipement, vous devez
désactiver la terminaison d'entrée en mettant l'interrupteur DIP correspondant en position OFF
(vers le haut). Si vous ne procédez pas à cette modification, la qualité de l'image peut s'en
ressentir.
Connecteur
de bus
Interrupteurs DIP (modèles à 1 port) -
composite ou S-vidéo. Le mode est défini par les paramètres de l'interrupteur DIP. Les serveurs
vidéo AXIS Blade à un port sont configurés pour l'entrée vidéo composite comme le montre le
tableau ci-dessous.
.
Commutateur
Description
Entrée vidéo
composite
Entrée S-vidéo
Serveur vidéo Axis pour montage sur baie (rack)
interface physique vers le connecteur pour terminaux E/S sur la baie.
1
entrée vidéo 75 ohms sortie vidéo 75 ohms
terminaison
activé
activé
À chaque entrée vidéo correspond un
Interrupteurs DIP
Ces modèles sont compatibles avec la vidéo
2
Raccordement entrée
terminaison et sortie vidéo
désactivé
activé désactivé
4 entrées vidéo
Étiquette S/N
et P/N
3 4
Non utilisé
activé ne s'applique pas
ne s'applique pas
